目次18-ホース類

カテゴリーNo.18 液体用ホース




ゴム・プラスチック性能一覧表

ホース一覧

品名/型式

写真

特長*1

サイズ
（㎜）

用途

液体用ホース

材質はPVC、非PVC（オレフィン系樹脂等）、ゴム、フッ素樹脂等。タイプは一般工業用配管用、油圧用、配管洗浄用、超高圧用、高圧用、スチーム用、断熱用等があります。

4ｘ9mm～300ｘ304.8mm

産業機器用、給排水用、配管洗浄、スチーム、断熱、超高圧、油圧用等

気体用ホース

ポリウレタンを使用した軽量空圧ホース、大口径や曲げた形状を保持するダクトホース、耐熱のフッ素樹脂＆シリコンゴム製、真空＆排気用ホース等があります。

5ｘ8mm～604ｘ614mm

産業機器送排気用、住宅部品、エアーツール、スポットクーラー、真空、ガス用等

固体用ホース

耐摩耗性に優れた大口径PVC、静電防止PVC、非塩ビタイプのホースがあります。

25ｘ31.8mm～304.8ｘ337mm

プラスチックペレットの輸送。粉体、粒体の輸送。土木工事の泥水の吸圧送等

HAGI　ゴムジョイント・ゴムジャバラ・ゴムスリーブ

様々なゴム材質＆形状の配管用ゴムジョイント、ゴムジャバラ、ゴムホース～大口径が特注で少量から製作対応可能です。

20A～1000A

食品配管、一般配管、船舶配管、プラント配管、ポンプ場、下水配管、食品、高圧ブロア等

食品用ホース

非フタル酸PVC、シリコーンゴム、シリコンブレード、フッ素樹脂製等があり、専用継ぎ手が付属しているタイプもあります。

6ｘ11mm～102ｘ115mm

各種食品（油脂および脂肪性食品含む）・飲料水などのデリバリー用。工場配管、産業機器配管等。

塗装用ホース

ETFE、ナイロンなどの材質を使用し耐溶剤性に優れ、塗装作業時などにお使いいただけます。

4ｘ9mm～604x614mm

エアレス塗装機、一般洗浄機、一般産業機等

a.液体用ホース

高圧フッ素樹脂、ナイロン、スチームホース
NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1a	フッ素樹脂高圧ホース(10MPa以下&10MPa&20MPa)		耐溶剤性に優れ、軽量且つフレキシブル性があり、耐久性もあります。	フッ素樹脂+SUSブレード/-65～230℃	5x8.6mm～25x33mm
2a	超高圧フッ素樹脂高圧ホース（30MPa&50MPa）		最高使用圧力が30～50MPaながら、柔軟性＆操作性に優れます。	フッ素樹脂+SUSブレード、フッ素樹脂+SUS+高強力繊維 -65℃～230℃	4x7.4mm～13x20.6mm
3a	new 超高圧フッ素樹脂高圧ホース（72MPa）		最高使用圧力が72MPaの最強の耐圧フレキシブルホースです。	フッ素樹脂+SUS＆高強力繊維ブレード/-65～230℃	6x12.2mm
4a	new 静電防止超高圧ホース (～34.5MPa)		内面に静電気防止タイプのテフロンチューブを使用した静電防止タイプの超高圧ホース。	テフロン+SUS304ワイヤーユニブレード連続使用温度範囲：-54℃～+204℃	5.6×9.9mm～35×48.3mm
5a	シグマフレックス　フッ素樹脂フレキシブルホース（～34.5MPa）		フッ素樹脂のストレートチューブにステンレスワイヤーで補強した耐圧ホースと、フッ素樹脂チューブがスパイラル状に成型されたコンボホース(R.)、プライアブルホース（T.E.EL)があります。	フッ素樹脂+ステンレス等/～232℃	3.5ｘ6.0㎜～94.5ｘ124.5㎜位迄
6a	ナイロン高圧ホース（6MPa～32MPa）		耐溶剤性に優れるポリアミド（ナイロン）樹脂をインナーチューブに使用した高圧チューブで、軽量かつフレキシブルです。	ナイロン樹脂+SUSブレードや各種補強繊維等 /-40℃～130℃（商品により異なります）	4ｘ7.3mm～ 25ｘ32.5mm
7a	new 超高圧塗装ナイロンホース（40MPa）		最高使用圧力が40MPaの4層構造のナイロンホースです。	ナイロン樹脂+繊維ブレード+SUSブレード+外装コーティング -40～100℃ （一部60℃）	6x12.4mm～19x30.3mm
8a	new ナイロン＆フッ素樹脂柔軟タイプフレキシブルホース（3MPa～6MPa）		従来の高圧ホースに比べて軽量＆柔軟で、容易な配管施工が実現出来ます。	ナイロン＆フッ素樹脂+繊維ブレードorSUSブレード+外装コーティング等ナイロン/-40～60℃ フッ素/-20～70℃	6x13mm～ 25ｘ33mm
9a	スチームホース (プレス機用・アイロン用）（スチーム/1MPa）		フッ素樹脂チューブを母体としたスチーム用ホースで、安定した耐圧性能＆耐久性を持ちます。	フッ素樹脂+SUSブレードor繊維ブレードor樹脂ブレード～200℃	5x10.8mm ～11ｘ26.6mm
10a	new スチームホースHGタイプ（プレス機用・アイロン用）（スチーム/1MPa）		さわっても熱くなく、長寿命＆折れにくい軽量なスチーム専用ホースです。	フッ素樹脂+SUSブレードor繊維ブレード+樹脂ブレード～200℃	5ｘ15mm～11ｘ26mm
11a	スチームホース（ゴムホース・スチーム）		ホース外面のカバーゴムは油に強い良質のゴムを使用しており、耐久性にも優れています。	材質：SBR 最高使用温度：約150℃	12.7ｘ28.0mm～50.8ｘ74.0mm
12a	白スチームアイロンホース (ゴムホース・スチーム)		耐熱性、耐老朽性に優れ、長期間ご使用頂けます。	材質：耐熱ゴム使用温度：120℃	6.3ｘ14.5mm～9.5ｘ18.0mm
13a	コード式スチームホース（ゴムホース・スチーム）		スチーム用ゴムホース	材質：内面IIR/外面CR+SBR 最高使用温度：約170℃	44.5ｘ68.5mm～76.2ｘ106.2mm

フッ素樹脂系ホース

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1b	スーパー柔軟フッ素チューブ、ホースシリーズ全13種類		内層にETFE、PVDF等のフッ素樹脂、外装に軟質系樹脂、商品により編組やスプリング線で補強、また導電ﾀｲﾌﾟ等もある高機能ホースシリーズです。	ETFE or PVDF/PU/ステンレス編組等 -20～80℃ （商品に依る）	2ｘ4mm～50ｘ62mm UVカットタイプ導電タイプ等あり
2b	柔軟フッ素ホースE-PD/柔軟フッ素ホースE-PDB		柔軟性に優れた積層型フッ素ホ－ス。従来のフッ素ホ－スに比べ、扱いやすく作業性が良好です。	2フッ化系フッ素樹脂/-20℃～+80℃	2ｘ4mm～8ｘ12mm
3b	SUPER柔軟フッ素ホース		内装が4フッ化系フッ素樹脂で優れた耐薬品性を有します。	4フッ化樹脂（ETFE） +エラストマー	2ｘ4mm～8ｘ12mm インチサイズ：3.18×6.35～
4b	SUPER 柔軟フッ素スプリング		優れた耐薬品性・柔軟性があり、座屈しにくい。バキュームも使用可能です。	4フッ化樹脂（ETFE +エラストマー +SUS線-20～+70℃	12x17.5mm～ 25ｘ32mm
5b	マルチウルトラチューブ（ETFE+軟質PVC)		内面はフッ素樹脂製で、耐薬品性、耐溶剤性は抜群。非粘着性、耐圧性に優れた補強ホース。	ETFE+軟質PVC	4ｘ9mm～19ｘ26mm
6b	new スーパートムフッソチューブ		有機溶剤等に対する耐薬品性・低透過性に優れかつ柔軟性・透明性も併せ持った多目的に使えるチューブ。	ポリウレタン樹脂フッ素樹脂－20℃～＋80℃	4×6mm～8×12mm
7b	new スーパートムフッソeasyホース		導電帯が外層に有り、金属継手を締め付けるだけでアースが可能。	ポリウレタン樹脂ポリエステル糸ポリアミド樹脂フッ素樹脂 -20℃～＋60℃	9×15mm～25×33mm
8b	new スーパー柔軟フッ素チューブ		ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース。	内層：4フッ化系フッ素樹脂(ETFE) 外装：ウレタン系エラストマー
9b	new 導電スーパー柔軟フッ素スプリング		可燃性液体の移送に伴う静電気を使用長さに関わらず安全に除電。	導電性フッ素樹脂(ETFE系)、ステンレス鋼線、ポリウレタンなど複層	12x18mm 25x33mm
10b	new 導電スーパー柔軟フッ素チューブ		可燃性液体の移送に伴う静電気を使用長さに関わらず安全に除電。	導電性フッ素樹脂(ETFE系)、ステンレス繊維、ポリウレタンなど複層	6x9mm 8x12mm
11b	トヨフッソホース		内面が4フッ化樹脂。 2フッ化に比べ耐薬品性・耐溶剤性がより優れています。	フッ化樹+PU+PVC/-20～80℃	9x15mm～ 50ｘ62mm
12b	トヨフッソ-Eホース		導電性の高いカーボン帯入りで、静電気の放電スパークによるトラブルを防止します。	導電帯入りフッ素樹脂（4フッ化系）+ポリウレタン樹脂（中間層/外層）補強材:ポリエステル糸 -5～70℃	12×18mm～ 25×33mm
13b	new トヨフッソソフトホース		ホース内面に４フッ化系フッ素樹脂( 変性ETFE ) を使用。耐薬品性、非溶出、非粘着、低臭などの特性を有する。	主材質：4フッ化系フッ素樹脂補強材: ポリエステル糸/ -5℃ ～70℃	12x18mm～25x33mm
14b	new トヨフッソソフトSホース		従来のフッ素スプリングホースに比べ、最大半分の力で曲げることができ、狭所配管、可動部配管に最適。	主材質: 4フッ化系フッ素樹脂補強材: SUS316/ -5℃ ～70℃	19x26mm～50x62mm
15b	new TAC(タック)フルオロホース		液体の付着がしにくく、撥水性が優れているため洗浄が容易です。	内層：4フッ化樹脂樹脂コイル：硬質PVC 外層：軟質PVC アース線（一部タイプ）：銅線	内径：50.8、38.0mm
16b	フッ素樹脂製　ナフロンホース		耐熱性、耐薬品性に優れたふっ素樹脂をホース加工。外側をステンレスワイヤーブレードで補強してあります。	PTFE・PFA	4.8x8.0mm～ 94ｘ108.5mm
17b	new 静電防止超高圧ホース (～34.5MPa)		内面に静電気防止タイプのテフロンチューブを使用した静電防止タイプの超高圧ホース。	テフロン+SUS304ワイヤーユニブレード連続使用温度範囲：-54℃～+204℃	5.6×9.9mm～35×48.3mm
18b	シグマフレックス　フッ素樹脂フレキシブルホース（～34.5MPa）		フッ素樹脂のストレートチューブにステンレスワイヤーで補強した耐圧ホースと、フッ素樹脂チューブがスパイラル状に成型されたコンボホース(R.)、プライアブルホース（T.E.EL)があります。	フッ素樹脂+ステンレス等/～232℃	3.5ｘ6.0㎜～94.5ｘ124.5㎜位迄
19b	new 2液ウレタン塗装用フッ素樹脂ホース		PFAチューブに発熱体を直接ブレードしたホースです。ホースに直接通電させることで発熱、塗装液が硬化するのを防止。	高強力ポリアリレート繊維1Ｂ+銅ニッケル線 -40～130℃	内径：φ6.35～φ8
20b	new スーパー柔軟フッ素スプリング（ウルトラソフト） E-SJSPUS		柔軟性が従来品の最大2.2倍にUP。ホースの柔軟性と耐薬品性を追求した究極のスーパーホース！	ETFE系+ポリアミドエラストマー+ポリウレタン+ポリエステル繊維+ステンレス銅線+軟質ポリ塩化ビニル -5～70℃	19×26mm～38×48mm
21b	new スーパー柔軟フッ素チューブ（帯電防止） E-SJAST		フッ素チューブの静電気発生対策用として。粉体搬送時の詰まり防止や分析機器・精密機器のノイズ対策用に。	ETFE系+ポリアミドエラストマー+ポリウレタン -20～80℃	4×6mm～8×10mm

汎用ホース（PVC系）

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1c	ソフトテトブレホース		内面が平滑で、流体に対する抵抗が少なく、輸送の能率が上がります。耐油耐薬品、耐候性に優れ、長持ち。	PVC/-5～+60℃	4ｘ9mm～ 50ｘ62mm
2c	テトロンブレードホース		透明性、耐圧力はもちろん、美しく反撥弾性に富んだ新しいタイプのホースです。	～60℃	4ｘ9mm～ 75ｘ92mm
3c	トヨロンホースTR型		透明、高弾性樹脂使用により耐久性に優れる。	軟質PVC/-5～+60℃	4ｘ9mm～ 75ｘ92mm
4c	スーパートヨロンホースST型		透明、耐油性、柔軟、軽量	軟質PVC/-5～+60℃	6ｘ10.5mm～ 75ｘ92mm
5c	new ハイブリッドトヨロンホース		折れ、つぶれに強い圧送用耐圧ホースです。一般的なブレードホースに比べホースの折れ、つぶれに強く、コンパクトな配管が可能。	軟質塩化ビニール特殊PET樹脂ポリエステル糸 -5℃～60℃	内径: 9mm～25mm
6c	new トヨシグナルホース		高耐圧圧送用ホースです。水、空気、油、薬品など幅広い流体に安定的に使用できる多目的ホースです。	軟質塩化ビニールポリエステル糸 -5℃～60℃	内径: 9mm～25mm
7c	new MEGAサンブレーホース		高弾性樹脂使用でラバーライクな感触。流体の目視確認が容易です。	軟質ポリ塩化ビニール/-5～60℃	4x9mm～100x118mm
8c	new MEGA耐油サンブレーホース		耐油性抜群、潤滑油の配管に最適。 MEGAサンブレーとの色分けにも可。	軟質ポリ塩化ビニール/-5～60℃	6x11mm～ 50x62mm
9c	new OK　HI-SOFTブレードホース		柔軟性、耐寒性、透明性が抜群の使いやすい耐圧ホースです。	柔軟温度-40度の高弾性樹脂を使用。	4x9mm～50x62mm
10c	new スーパーサンスプリングホース		耐油性に優れ、透明性が向上し作業油配管に最適です。	軟質ポリ塩化ビニール/-5～60℃	6x11mm～100x118mm
11c	new スーパートムフレックスホース		内外面の平滑性に富み、耐油性も抜群。	軟質ポリ塩化ビニール/-5～60℃/-5～70℃	9x15mm～25.4x33mm
12c	new スーパーウォーターホース		ゴムホースに比べ軽く抜群の作業性。	軟質ポリ塩化ビニール/-5～60℃	12.7x19mm～38x50mm
13c	new スプリングホース　E-SP		つぶれにくく、曲げ保形性に優れております。流体が見やすいブルー透明色のホース。	軟質ポリ塩化ビニール+硬鋼線/-	8×13.5mm～ 50×62mm
14c	トヨスプリングホースTS型		透明、中間層に硬鋼線を使用、つぶれにくい。バキューム用途に最適。	軟質PVC/-5～+60℃	6ｘ11mm～ 100ｘ188mm
14c	デリバリーホースW型		軽量、持ち運び便利、耐候性良好。	軟質PVC/-5～+60℃	6ｘ11mm～ 100ｘ188mm
15c	デリバリーホースW型		軽量、持ち運び便利、耐候性良好。	軟質PVC/-5～+60℃	12.7ｘ19mm～ 38ｘ50mm
16c	トヨリングホース		軟質塩ビにＰＥＴを補強材としてスパイラル状に入れたホースです。	軟質PVC+PET補強材/-5～60℃	9x15mm～50.8x62.8mm
17c	カラーフレックス <エアー・ウォーターホース>		耐候性、耐摩耗性、耐油性、耐寒性に優れる。低温での硬化現象はおこりません。	PVC /-30℃～+70℃	6.3ｘ12.5mm～15.9ｘ23.5mm
18c	水道用ビニールホース		-	PVC/-20～+60℃	15ｘ20mm～ 18ｘ20mm
19c	new ブルーライトホース		柔軟性と屈曲性に優れたホース。送排水作業、農業用の散水などに	-5℃～+35℃	内径：25mm～50mm 肉厚：1.2mm
20c	new ブルーホース		柔軟性と屈曲性に優れたホース。送排水作業、農業用の散水などに	-10℃～+60℃	内径：26.5mm～103mm 肉厚：1.3～ 1.5mm
21c	クラレダクトホース		軽量、長尺、柔軟性あり。	PVC/-50～+50℃ （連続使用～40℃)	-
22c	サニーホース		平ら。排水、送水用ホース	塩ビ・ポリエステル系・その他/-10℃～60℃	内径40mm～300mm

汎用ホース（PVC以外、エコ系、ゴムホース）

品名

画像

特長

材質/使用温度範囲

機能
サイズ

~~ウォーターホース(ゴムホース・エアー、ウォーター）~~
※中止品

~~外面ゴムに耐摩耗性、耐候性ゴムを使用しており、耐久性に優れています。~~

~~12.7ｘ19.5mm～50.8ｘ64.0mm~~

エコロンホース

ダイオキシンの発生を抑えるエコロジーホース。
食品用途に最適。

ポリオレフィン系樹脂/-5～+60℃

6.0x11.0mm～50.0x62.0mm

タイエコホースFF型

軽量、柔軟。有毒ガス発生無し。＜用途＞原子力発電所内における冷却水の吸水、排水、汚水の輸送。プール掃除用、水中ポンプ用。

オレフィン系エラストマー/-10～+50℃

38.1ｘ48.0mm～76.2ｘ87.0mm

ペイントホースP型/ペイントツインホースPW型

抜群の耐溶剤性を持っています。

ナイロン+ウレタン/-5～+50℃

7.5x10.5mm～6.5x10mm

ハイスイホース　UH型

軽量で作業性の高いハイスイホース。あらゆる排水、排気、その他電線被覆用に。

軟質PVC+PP/～50℃

16ｘ21mm～
50ｘ56mm

new
ソフトテトブレSPカバー

軟質耐圧ホース（ソフトテトブレホース）に断熱材を被覆した、断熱性、保温性に優れたホース。柔軟性にも富んでいます。

-5～+60℃

9x15x21mm～32x41x47mm

new
大口径ゴムスリーブ＆補強入りスリーブ

配管の接続の他、パイプの保護カバー等に使用される多目的ゴムパイプです。

EPMD+合成繊維/-

61×67mm～267×280mm

new
超柔軟性ゴムホース
（補強入り）

内外面にコルゲーション加工が施されているために非常に柔軟性があります。ワイヤーで補強されているために内圧だけでなく、負圧のラインにもご使用いただけます。

補強入りEPDM+鋼線

φ51ｘφ59mm～
φ203ｘφ213mm

new
J Sジョイント（超可とう性ゴムホース　両端フランジ付き）

超可とう性のフランジタイプジョイント。特殊構造により柔軟性は抜群です。短い面間寸法で、大きな偏心量が得られます。

補強入りEPDM
+鋼線
+SSメッキ

φ51～φ203mm

10d

new
フランジゴムホース（EPDMゴムホース+両端フランジ付き）

両端にフランジが取付けられたホース。特殊構造により、柔軟性があります。ワイヤーで補強されているために内圧だけでなく、負圧のラインにもご使用いただけます。

補強入りEPDM
+鋼線
+SSメッキ

φ19～φ203mm

11d

new
各種可とう管・ジョイント・エキスパンション類

高偏心、伸縮、防振＆防音等の目的で使用される可とう管＆ジョイント類です。

EPDM+補強層等

20A～1000A

12d

new
多目的ゴムホース、ジャバラ類

EPDMと補強層等で構成され、使用環境に応じて様々なタイプがあります。

EPDM+補強層等

20A～1000A

シリコン系、食品系、ホース

品名

画像

特長

材質/使用温度範囲

機能
サイズ

new
トヨシリコーン
サーモホース

シリコーンゴム製の耐熱圧送用耐圧ホースです。

シリコーンゴム
ポリエステル糸
使用温度範囲
-30℃～120℃

内径
6.3mm～25.4mm

new
ハイブリッド
トヨシリコーンホース

耐熱圧送・バキューム（吸引）用耐圧ホースです。

シリコーンゴム
ポリエステル糸・耐熱特殊樹脂
使用温度範囲:
-30℃ ～130℃

12.7×19.5mm～38.1×50.5mm

new
トヨシリコーンSホース

耐熱圧送・バキューム（吸引）用耐圧ホースです。

シリコーンゴム
ポリエステル糸・SUS316
使用温度範囲:
-30℃ ～150℃

19.5×28.5mm～50.8×64.5mm

new
トヨシリコーンS2ホース

耐熱圧送・バキューム（吸引）用耐圧ホースです。

シリコーンゴム
ポリエステル糸・SUS316
使用温度範囲:
-30℃ ～150℃

19.5×31.5mm～50.8×69.5mm

new
トヨシリコーン
フェルールホース

ホースと継手の間でできる段差をゼロにし、液だまりがゼロのホース＆継手の一体成型品です。
ホースメーカーで設計し、加工する商品。

シリコーンゴム・SUS304

内径
φ19mm
φ25mm

new
トヨシリコーン
サーモ140ホース

シリコーンゴム製の耐熱圧送用耐圧ホースです。

シリコーンゴム
ポリエステル糸
使用温度範囲
-30℃～140℃

内径
9.5mm～25.4mm

new
TL-SB
シリコ－ンブレードホース

安価で高品質な、食品用シリコーンブレードホースです。

プラチナシリコーン
ポリエステル
SUS304(標準)
-60℃～176℃

内径φ8mm～φ38mm（1.5S）

new
TL-SBW
シリコ－ンブレード+ワイヤーホース

ホースバンドからの切替に最適な、安価で高品質なワイヤー入り食品用ホースです。
医療用でも採用される、高品質プラチナシリコーンを使用しております。

プラチナシリコーン
ポリエステル
ステンレスワイヤー
SUS304(標準)
-60℃～176℃

内径φ16mm（15A）～φ100mm（4S）

new
大口径シリコーンゴムスリーブ＆補強入りスリーブ

本体が透明のため内部流体の有無が確認できます（補強層入りの場合は半透明です）。

シリコーンゴム+合成繊維
-40℃～150℃
補強層入り：～60℃

φ61×φ67mm～φ267×φ280mm

10e

new
補強入り大口径シリコンゴムスリーブ（補強層入り）

シリコーンゴムと耐熱繊維により構成される高温空気用のゴムジョイントです。

シリコーンゴム+耐熱繊維
最高使用温度：150℃

φ61×φ73mm～φ267×φ279mm

11e

new
シリコーンゴム大口径各種ジョイント、ベローズ、フレキ類

シリコーンゴムと耐熱繊維等で構成され、使用環境に応じて様々なタイプがあります。

シリコーンゴム+補強層～150℃

φ19×37mm～φ319×337mm

12e

ＧＥＣＩホースシリーズ

医薬･食品・化粧品用など特殊チューブシリコンホーストレシルサイドゲージビューライン

シリコーンゴム/EPDMゴム/NBRゴム

13e

トヨフーズホース

柔軟性、耐熱性に優れる。食品衛生成法、厚生省掲示第20号に完全対応。

PVC+非フタル酸系可塑剤/-5～70℃

6ｘ11mm～
50ｘ62mm

14e

サンフーズホース

耐圧、耐寒、耐摩耗性に優れる。食品用。

軟質PVC(非フタル酸エステル)/0～+70℃

6ｘ11mm～
75ｘ92.0mm

15e

KYサンフーズホース

ダイオキシンの発生がない。
油脂性食品の使用。

オレフィン・スチレン系エラストマー/0～+65℃

6.0ｘ11.0mm～38.0ｘ48.0mm

16e

コード式食品用ホース

食品衛生規格（厚生省第85号試験)に合格。弱酸、若アルカリに侵されず、消毒、殺菌液など耐薬品性に優れています。

38.1ｘ50.4mm～101.6ｘ116.9mm

17e

編上式食品用スチームホース

高温熱性の高い特殊ゴムを使用しています。食品衛生法に合格しており、飲料用として使用できます。

特殊ゴム/-20～+130℃

16.0x28.0mm～25.4x43.0mm

18e

KYコイル E-KYC

環境に優しい非塩ビホース。バキューム（吸い込み）にも使用可能です。

スチレン系エラストマー、オレフィン系樹脂、ポリエステルモノフィラ/0～70℃

12x18mm～19x26mm

19e

KYソフトブレード E-OHB

環境に優しい非塩ビホース。低溶出性と扱いやすさの両立を実現した酒類・醸造専用ホースです。

スチレン系エラストマ、オレフィン系樹脂、補強糸/-10～70℃

25x33mm～50x63mm

耐油ホース、油圧系ホース

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1f	高圧ホース（油圧ホース）及び継手		現在の建設現場で活躍している機械のほとんどが油圧で、色々なところを動かしています。油圧の力を伝える重要な役割をしているのが油圧ホース。弊社では、油圧ホースのアッセンブル(組立)や、現場での緊急修理などに対応できるエキスパートをご紹介しております。	合成ゴム+高張力鋼等	6.3㎜～25.4x36㎜位迄
2f	高圧ホース（中圧ホース）及び継手			合成ゴム+高張力鋼等	6.3㎜～25.4x36㎜位迄
3f	new アダプタ No.6,7,8,9 No.11,13,14,15 No.33,34,35,36		特殊アダプタ少量から製作可能です。	鉄、ステンレス	-
4f	new アダプタ MS1，MS2，MS3，MS4		特殊アダプタ少量から製作可能です。	鉄、ステンレス	-
5f	new 異径アダプタ No.9,13 No.33,34 No.35,36		特殊アダプタ少量から製作可能です。	鉄、ステンレス	-
6f	new 超柔軟樹脂ホース LB70シリーズ		超柔軟性があり、軽量な樹脂ホース。優れた耐摩耗性。継手全長が短く、コンパクトな配管が可能。	～12サイズ：-40℃～+100℃ 16サイズ：-40℃～+70℃	3.6x7.5mm～25.7x33.4mm
7f	new キョウエイエテルナ高圧ゴムホース		油圧機器の動脈として過酷な使用条件に耐えられるよう開発されたホース。	-40～+100℃	6.3x12.5mm～50.8x71.3mm
8f	new 中低圧ゴムホース　WS18Z		一般作動油、潤滑油、燃料油、空気等に使用できる中低圧ゴムホースです。	推奨雰囲気温度：-40℃～+70℃	6.3x12.7mm～19x26.2mm
9f	new 耐油ブレードホース		耐圧性と弾力性に優れた油輸送用ホースです。	本体：PVC、ポリエステル糸適用流体温度：0～60℃	6x11mm～36x33mm
10f	燃料チューブ(耐油用）		従来の｢硬い」耐油チューブに比べ、はるかに弾力性、柔軟性に富んでいます。	PVC/脆化温度：-49℃(一部-38℃)	3ｘ6mm～25ｘ31mm
11f	MIDオイルホース		内面耐油性、外面、耐油、耐候性に優れる。＜用途＞油圧回路の配管用、作動油、燃料油、潤滑油、重油の移送。	合成ゴム /-30℃～+80℃	4.8x12.0mm～50.8ｘ70.5mm
12f	ハイMIDオイルホース		耐油、耐寒性に優れ、使用温度範囲が広い。＜用途＞油圧回路の配管用、作動油、燃料油、潤滑油、重油の移送。	合成ゴム /-40℃～+100℃	6.3x13.8mm～50.8ｘ65.0mm
13f	耐油ゴムホース(耐油用）		一般作動油、機械油、軽、重油等に使用でき、給油、油圧配管等に使用するホースです。	内面ＮＢＲ　外面ＣＲ/-30～+100℃	6.3ｘ14.0mm～50.8ｘ69.0mm

特殊ホース（ホットホース、超高圧ホース、断熱ホース等）

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1g	ホットホース・ヒーティングホース		水･油･空気･溶液の保温･昇温や凝固･凍結防止、または粘液･樹脂･油脂の粘度上昇を防ぎ、定温移送するホースです。	フッ素樹脂・真鍮・鉄・SUS 0～500℃～35MPa	-
2g	スピアースター超高圧樹脂ホース		破壊安全率も高く、耐圧性・耐久性に優れたホース。またチューブ内面が綺麗なので、流れの特性が良く、耐薬性に優れ、小径で軽量。サイズにより単長で最高3,000ｍまで製作が可能です。	POM、PA、PVDF、FEP、PTFE、PUR等/-30℃～60℃	4ｘ10.3㎜～24.8ｘ36.3㎜位迄
3g	スピアースター超高圧樹脂ホース用金具・アダプター			SUS316・SUS630・S45C等	4ｘ10.3㎜～24.8ｘ36.3㎜位迄
4g	new ハイブリットトヨドロップホ－ス HTD		冷却水用・結露防止用の耐圧ホースです。従来のブレードホースに比べ、折れ・つぶれに強く狭い箇所の配管が可能。	軟質塩化ビニールポリエステル糸 /-5℃～60℃	内径：9mm～25mm

洗浄ホース

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ
1h	配管洗浄用高圧樹脂ホース		配管洗浄用高圧樹脂ホース、高圧洗浄用ゴムホース、土木工事用高圧ゴムホース、軽量高圧洗浄用ゴムホース、下水管洗浄用軽量樹脂ホース等、様々な現場で活用していただける、配管洗浄ホースをご案内です。	-	パイプ洗浄、ホース洗浄、チューブ洗浄
2h	new 高圧洗浄用樹脂ホース		下記2種類をご用意。 KKR-Hタイプ補強層に高張力鋼線を使用。 KKR-UHタイプ高張力鋼線とアラミド繊維を使用。	チューブ：ナイロン樹脂補強層：高張力鋼線（一部　アラミド繊維）カバー：ポリウレタン	4.8X10.2mm～12.7X21.4mm
3h	下水管洗浄用高圧軽量樹脂ホース KKD-12のみ		従来のワイヤーブレードゴムホースに比べ50%以上も軽量化。チューブ、補強層、カバーの接着を強固にしてありますので長期間安心してご使用いただけます。	0℃～+80℃	下水管洗浄 19.0ｘ30.0mm～22.0ｘ34.5mm
4h	高圧洗浄用・土木工事用ゴムホース WJ(ウオータージェット）シリーズ・NJH（ニュージェット）シリーズ		WJ 下水洗浄の定番ホース高張力鋼線2層ブレードで抜群の耐久力。 NJH 新開発の軽量ホースアラミド系繊維で補強し、さらにワイヤーで編み上げてあります。	0℃～+80℃	下水管洗浄 12.7ｘ22.0mm～25.4ｘ36.5mm
5h	new 下水管洗浄用高滑性樹脂ホース KKA-14Uのみ		チューブはポリウレタンを使用しているので柔軟性があります。カバーは高滑性を追求した特殊樹脂を使用。	ポリウレタン樹脂アラミド繊維高滑性特殊樹脂	下水管洗浄 22.0mmx31.2mm
6h	new 高圧洗浄用　抗菌カバーホース KKSシリーズ		カバーに銀イオンを/配合させ抗菌性を持たせました。	チューブ:ポリエステル補強層:高強度ポリエステル繊維カバー:銀イオン配合特殊ウレタン	6.4mmx11.2mm～ 12.7mmx21.3mm
7h	new 高圧洗浄用樹脂ホース		RWP20-U 軽量且つ耐摩耗性を考慮したウレタン外装仕様となっております。 R220-P-02 フレキシブル性に優れ非常に軽い為、狭い管内の洗浄に適しております。	RWP20-U -40～+80℃ R220-P-02 -40～+60℃	4.3x9.7mm～41 8.0x14.6mm
8h	熱交換器・配管洗浄用高圧ホース& 外装ブレードホース		最高使用圧力がMAX50MP迄の高圧ホースです。樹脂＋ブレード＋樹脂の耐圧構造です。	ポリエステル補強層：アラミド繊維カバー：ポリウレタンカバー色：赤	熱交換器配管洗浄用 3.6ｘ7.5mm～6.4ｘ11.1mm
8h	熱交換器・配管洗浄用高圧ホース& 外装ブレードホース		最高使用圧力がMAX50MP迄の高圧ホースです。樹脂＋ブレード＋樹脂の耐圧構造です。	ナイロン補強層：アラミド繊維＋　SUS304	熱交換器配管洗浄用 3.6ｘ7.5mm～6.4ｘ11.1mm
9h	超高圧熱交換器用樹脂ホース		超高圧熱交換器用の樹脂ホース	チューブ：ポリオキシメチレン補強層：2スパイラルブレード・4スパイラルブレードカバー：ポリアミド	3.4x6.9mm～5.0x11.2mm
10h	超高圧洗浄用中間ホース		超高圧洗浄用中間ホース	チューブ：ポリオキシメチレン補強層： 6スパイラルブレードカバー：ポリアミド	5.5x13.7mm～
10h	超高圧洗浄用中間ホース		超高圧洗浄用中間ホース	チューブ：特殊樹脂補強層：高抗張力ワイヤ（6スパイラル）カバー：ナイロン	5.5x13.7mm～
11h	超軽量洗浄用高圧樹脂ホース		超軽量洗浄用高圧樹脂ホース	チューブ：ナイロン補強層：アラミド繊維/高張力鋼線カバー：ポリウレタン	9.0x16.5mm～
12h	new 超高圧アダプタ		洗浄ホース用アクセサリー	材質：SUS316 /SUS630-H900	-
13h	new 超高圧カップラー		洗浄ホース用アクセサリー（ワンタッチ式超高圧ウォータージェット用カップラー）	最高使用圧力：245MPa 使用流体：工業用水適用温度範囲：0～+50℃	-
14h	new 超高圧用（ランス・カラー・グランドナット）		洗浄ホース用アクセサリー	-	グランドナットネジ：M20～1-1/8UNF

サクション系ホース

NO	品名	画像	特長	材質/使用温度範囲	機能サイズ

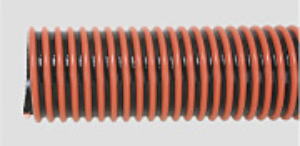

1i	クリスタルホースFF型		軽量、曲げやすい。農業、土木工事などの吸排水用。	本体:軟質PVC+コイル:硬質PVC/-10～+50℃	-
2i	クリスタルホースF-3型		軽量、曲げやすい。農業、土木工事などの吸排水用。	本体:軟質PVC+コイル:硬質PVC/-10～+50℃	25ｘ30.4mm～ 203ｘ221.5mm
3i	クリスタルホースWT型		サクションに適する。農業、土木工事などの吸排水用。	本体:軟質PVC+コイル:硬質PVC/-10～+50℃	25.0ｘ32.6mm～304.8ｘ337mm
4i	タイパワーホースニューWR型		許容圧力1MPaと耐圧性に優れています。(外筒加締、内筒拡大金具の場合)	軟質PVC コイル：硬質PVC 補強コード：耐摩耗用特殊材料	38.1ｘ52.3mm～304.8ｘ351.0mm
5i	new タイパワーホースWR-S型		内装特殊材料の使用により、優れた耐摩耗性を備えています。長尺が可能なので、配管作業の効率化が出来ます。	-	101.6x134.0mm～203.0ｘ250.0mm
6i	new タイパワーホースFC型		加圧時の伸びが小さく耐圧性能に優れています。耐摩耗性に優れています。	-	38.5ｘ54.0mm～76.5ｘ96.0mm
7i	new HS サクションホース		汎用的な差し込みタイプのEPDMゴムホース。工場一般配管に使用されます。	EPDM+補強層	20A(19x33mm)～200A(203x224mm)
8i	new QH 大口径ｼﾘｺｰﾝｺﾞﾑﾎｰｽ		高圧ブロアの配管・食品等の乾燥ライン配管汎用　差し込みタイプ（※食品用途にはご使用頂けません）	シリコーンゴム鋼線耐熱繊維	20A(19x37mm)～200A(203x227mm)
9i	new GSサクションホースCM型		外面凹凸（内面平滑）で柔軟性に優れています。透明で内部流体の確認ができます。	PVC	101.6ｘ117.2mm～254.0ｘ279.0mm

関連製品
No	品名/型式	写真	特長	用途	機能	サイズ(mm)
1	プラスチックチューブ&ゴムチューブ＆熱収縮チューブを高精度で切断します。		高精度切断が可能。スピーディー且つ、小ロットでの商品提供が可能。	各種ﾁｭｰﾌﾞ、ﾎｰｽ、熱収縮チューブ等の切断	手動切断加工自動切断加工	最小0.15mm～最大72mm程度
2	ホースカッター類（KR型）		各種ホースカッター類。ステンレス製などで軽く、平滑に切断が可能	各種ﾁｭｰﾌﾞ、ﾎｰｽの切断	手動ハンディタイプ手動据置タイプ	～100mm
3	new ホースカッター		本体にビス穴があるので取り付け台などにセットできます。替え刃方式ですので経済的です。	樹脂ホース、ダクト、ゴムホースの切断	手動切断工具	チューブ外径：～63.5mm(2-1/2インチ)
4	チューブカッター		チューブを変形させずに直角にカットできます。	ナイロン・ポリエチ・ウレタン・フッ素樹脂等の切断	手動切断工具	～15mm
5	new チューブカッター HGC-KR40		小型でコンパクトです。台座に固定ボルトの穴があり、固定することができます。	各種樹脂ﾁｭｰﾌﾞ、樹脂ﾎｰｽの切断	手動切断工具	～φ40mmまで
6	new チューブカッター TC04		コンパクトタイプの持ち運びに便利な軽量チューブ専用カッターです。	各種ﾁｭｰﾌﾞの切断	手動切断工具	チューブ外径：～16mm（5/8インチ）
7	new 測長カッター		ASE80はチューブやホース、ASE150FBKはフラットケーブルやシートの切断に適しており、きれいにカットできます。	【ASE80】各種樹脂チューブ、樹脂ホースの切断【ASE150FBK】フラットケーブルやシートの切断	手動切断工具	【ASE80】チューブ外径：～20mm 【ASE150FBK】幅80mm×高さ2mm
8	デジタルチューブカッタシャー刃タイプZKC-16		コンパクトボディに必要な機能を集約。電線、ビニールチューブ、熱収縮チューブ、ビニタイ等様々な材料に対応。	ﾁｭｰﾌﾞ、絶縁電線、ﾌｨﾙﾑ等	シャー刃タイプ　薄刃タイプ	幅：20 高：5
9	new デジタルカッタベルトフィードタイプ		ローラータイプでは、精度の出なかった材料、表面に凹凸がある材料、滑りやすい材料の切断に最適。	異形材（円形でないもの）、コルゲートチューブ、各種パッキング、つぶれやすいチューブ、凹凸のあるチューブ等	シャー刃タイプ薄刃タイプシャー刃太物用タイプ薄刃太物用タイプ	-
10	new デジタルカッタスタンダードタイプ（ローラーフィールド）		多種多様なワークの切断が可能。上ガイドにローラーを設置したことにより、ワークの搬送詰まりを軽減	チューブ、絶縁電線、プラスチック、銅板等	シャー刃タイプ　薄刃タイプ	-
11	ホース保護カバー				空圧・油圧・流体用ホースへの摩擦・衝撃等の外装保護に最適なスパイラルチューブやスリーブをご紹介しております。

HOMEへ

10/04/08Y

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741

1. ご要望※必須	見積希望購入希望連絡希望訪問希望その他
2. 動機※必須	新規導入既存入替試作検討コストダウン情報収集その他
3. お問合せ内容	価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど ※サンプル依頼ですが、基本有償での提供となります。但し当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい製品の商品名、型式をご記入下さい。
4. 添付資料 (ファイル容量2ＭＢまで)

■ お問合せ お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。
