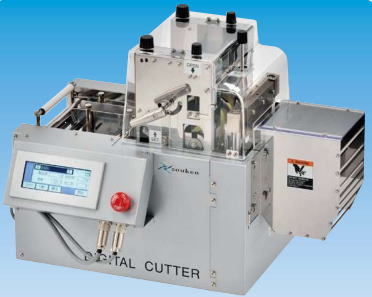

デジタルカッタ　スタンダードタイプ（ローラーフィールド） 392
■ZKC-325（シャー刃タイプ）
■ZKC-325T（薄刃タイプ）
■ZKC-325C（シャー刃外部コントロールタイプ）
■ZKC-325CT（薄刃外部コントロールタイプ）

特長
● 搬送速度は、MAX800mm/sec
※旧機種はMAX600mm/sec
● タッチパネル表示は「日本語⇔英語」切替が可能
● 搬送分解能は0.05mm（設定単位は0.1mm）となり、繰返切断精度が向上
● シャー刃タイプは、無調整擦り合わせ機構を採用
※従来の擦り合わせ方法にも変更可能
● 上ガイドにローラーを設置したことにより、ワークの搬送詰まりを軽減
● ロット取りカウンター機能の搭載
● SDカード対応のタッチパネルにより、メモリー数は640件まで対応
※SDカードはお客様でご用意ください
● ワーク搬送面にローラを設置したことにより、抵抗が少なくなり、寸法精度がより安定
※シリコンチューブ、ワニスチューブに対応
仕  様
品名 ZKC-325/325T ZKC-325C/325CT
送り速度 [mm/sec]
10〜800
切断長さ設定単位 [mm]
0.1
切断長さ [mm]
0.1〜9999999.9
切断数 [個]
1〜999999
操返切断精度※1 [mm]
±0.2
有効切断幅 [mm]
100
有効切断高さ [mm]
20
外部入出力端子 ― 有
切断力（下死点より0.5mm）※2 [kN(kgf)]
1.28（128）
加工量（設定長さ10mm） [個/分]
155
         （設定長さ100mm） [個/分]
92
         （設定長さ1000mm） [個/分]
33
電源 AC100V 2A〜AC240V 1A
外形寸法※3 [mm]
516W×363D×406H
質量 [kg]
30
※1.当社試験材、指定長さによる切断精度です。
※2.計算値（モーター出力より）
※3.外形寸法には、ネジなどの突出部は含まれていません。
注） 材質、形状によっては切断できないものもございますので、ご確認ください。


デジタルカッタ2つの刃

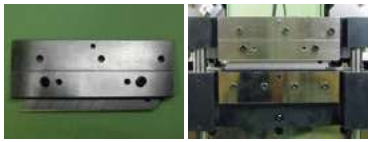

■シャー刃タイプ

耐久性に優れた特殊鋼を採用
アルミ・鋼などの金属、ガラス繊維入りの
材料切断が可能

 ■薄刃タイプ

シャープな切れ味が特徴
チューブ類でまっすぐな切断面が必要な
ときに最適

保  守  部  品
ロ ー ラ 上
：ZRU25-U 薄刃 （10枚入り） ：ZHT25
ロ ー ラ 下
：ZRS25-U 刃受 （10枚入り） ：ZHM25
可   動   刃 ：ZHU25 薄 刃 ユ ニ ッ ト ：ZUT325
固   定   刃 ：ZHS25 ｼｬｰ刃用無調整ﾕﾆｯﾄ ：ZUM325

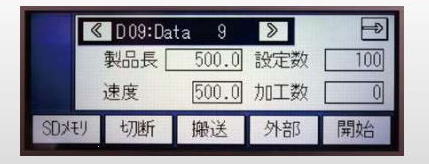

液晶タッチパネルで簡単設定





ZKC-325 スタンダードシリーズ　特長

● 多種多様なワークの切断が可能
● タッチパネルによる簡単設定メモリー機能付き
● 送り長さ（切断長さ）補正機能付き
● シャー刃タイプ⇔薄刃タイプの変更が可能
● 各種供給装置（Zフィールド、スタンド）との連携が可能

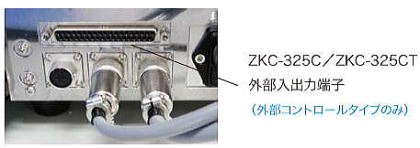

● 外部入力信号（外部コントロールタイプのみ）
● パソコンとの通信が可能（特注対応）

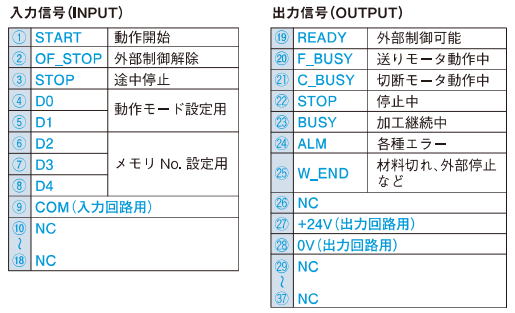

外部コントロールタイプ　外部出力端子　I/O表

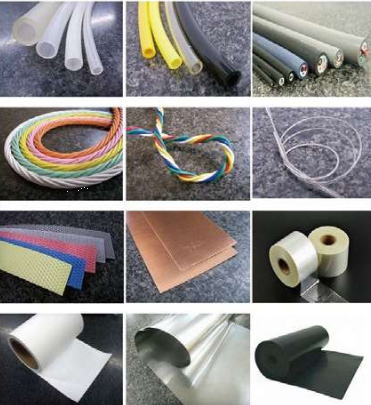

適合材料
  ZKC-325/ZKC-325C   ZKC-325T/ZKC-325CT
　●ガラスクロスチューブ 　●ビニールチューブ
　●スズメッキ線 　●ゴムチューブ
　●テープハンダ 　●絶縁電線
　●絶縁紙 　●プラスチックファイバ
　●ラミネートシール 　●テフロンチューブ
　●熱収縮チューブ 　●シリコンチューブ
　●銅板など 　●プラスチックなど



 オプション
 縦型フィンガーガード：FG25-TS1 ●NTカッタホルダ

チューブ類など、幅が20mm以内のワークについて、安全性を保ちつつ、排出がスムーズとなります。
 市販のNTカッタが使用可能
●PC接続：RS-232C

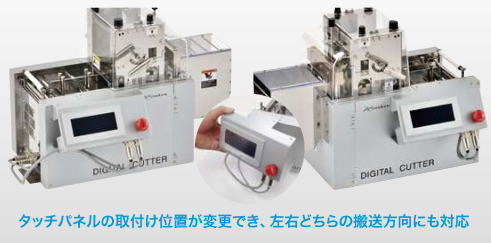

タッチパネル左右入替





用途に合わせたトンネル治具
●直角切断が可能なトンネル治具
　直角度を要求される方に
●チューブのナナメ切断治具
　先端ナナメカットが可能
●4つ穴トンネル治具 ●バックアップローラーを使用した光ファイバー対応タイプZKC-325Hをご用意
