配管用ゴムジョイント|株式会社ハギテック

P.2845

カテゴリーNo.18 ホース
HAGIゴムジョイント・ゴムジャバラ・ゴムスリーブ

HAGIゴムジョイントゴムホース　ゴムジャバラ /ゴム特注成形品

880

株式会社ハギテックでは、様々なゴム材質の配管用ゴムジョイント、ゴムジャバラ、ゴムホースが特注で少量から製作対応可能です。
フレキ、エキスパンション、可とう管、サクションホース。少量多品種の特別仕様製品を得意としております。
対応可能な材質はEPDM、CR、NBR、NR、Si（シリコーンゴム）等。
特殊サイズ、異径品、左右異種規格フランジ、特殊フランジ、特殊形状、特殊塗装、特殊面間寸法品等が製作対応可能です。
口径は～1200Aｘ800Ｌ位迄。/250Ａは5000Ｌ迄製作可能です。
※製法は巻き蒸しです。（マンドレルを金型としてその上にゴムや補強繊維およびワイヤを巻きつけてその周りを包帯で巻いて加硫して製作する方法です。）
巻き蒸し製品は金型が安価（数万円～）、寸法、材質、肉厚、構造等の仕様変更が容易、金型の合わせ目がないので補強繊維の乱れがない等が特長です。

●ゴムジョイントの特長、目的

1.ゴムの柔軟性により反力が小さく、配管への取り付け取り外しが容易。
2.変位量が大きい為、面間寸法を小さくする事が可能。
3.金属製では得られない防振・防音性能や大きな変位吸収能力がある。
4.金属製に比べて耐摩耗性に優れ、重量が軽く、振動などによる疲労破壊も少ない。
5.電気絶縁性がある為、電食が少ない。
6.パッキンが一体になっているために取り付け工事が簡単
7.パッキン飛び出し量を小さくしている為、フランジ締め付け時の管理が容易。
8.地震や不等沈下などによるパイプラインの破損の防止
9.温度による配管の膨張収縮の吸収
10.ポンプ、ブロア等回転機器の防振・防音
12.ポンプ、バルブ等配管周辺機器の交換作業の軽減。

●注意事項＆各種技術資料

※下記リンクをクリック頂き各資料をご覧ください。

〇本シリーズの掲載内容を御覧頂くにあたって。
〇安全にお使い頂く為に。取り扱い注意事項
 〇コントロールユニットについて。
〇本シリーズのパッキン構造について。
〇推定耐用年数/圧力単位換算表
〇フランジ規格表/鋼管寸法表

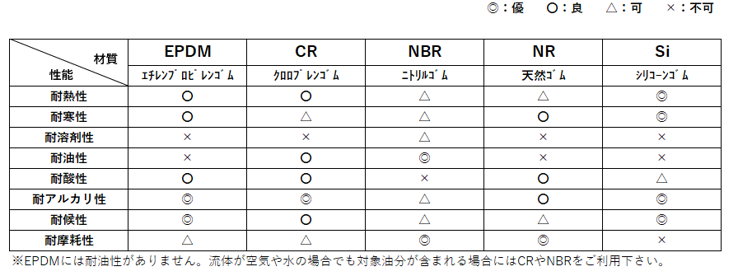

●ゴムの選定表（参考資料）

●特注製作例・見積＆注文要領書依頼書

特殊仕様
①特殊面間寸法（既設品で面間寸法が取り付け時と変わってしまった製品の交換）
②不定形状（既設品で既に偏心しているたり、傾いている製品の交換）
③特殊塗装、左右異種規格フランジ、特殊内径、内径とは異なった径のフランジ等
④特殊規格のフランジ、超高圧使用等。

※特注製作例は下記リンクをクリック頂き御覧ください。
見積依頼、ご注文の際は各種型式をご指定頂くか見積依頼・注文要領書にてご依頼ください。
〇特注製作事例
 〇見積・注文のお問い合わせ書はこちら

●規格製品一覧表（基本的に全て受注生産品です。）

※おおまかに分けると下記のタイプがあります。/ｸﾘｯｸする事で一覧表が御覧頂けます。

シリーズ	タイプ	製品名	特長・種類	口径	形状	最高使用圧力	用途（実績）
高偏心	KH	高変位可とう管	300mm/400mm偏心　地上埋設兼用	20A～250A		0.50MPa	下水配管・一般工場設備配管・ポンプ場配管・下水処理場配管
	KA	可とう管	100mm/200mm偏心　地上埋設兼用	20A～1000A		0.25~1.00MPa	下水配管・一般工場設備配管・ポンプ場配管・下水処理場配管
	KS	直管可とう管	100mm/200mm偏心　地上埋設兼用	20A～250A		1.00MPa	下水配管・一般工場設備配管・ポンプ場配管・下水処理場配管
	KL	低反力可とう管	100mm/200mm偏心　柔軟	50A～500A		0.25~0.50MPa	塩ビ等の樹脂製配管
伸縮	EA	エキスパンション	１山・2山　汎用	20A～1000A		0.25~1.00MPa	一般工場配管・ポンプ、ブロア配管・船舶配管
	EL	低反力エキスパンション	1山　柔軟	50A～500A		0.25~0.50MPa	塩ビ等の樹脂製配管
	EK	高圧エキスパンション	1山　2.0MPa仕様	50A～300A		2.00MPa	高層ビルの空調配管の接続・脱水汚泥配管の接続
	ES	エキスパンションスリーブ	差し込みタイプ	80A～300A		0.05~0.10MPa	雨水配管・ダクト配管
防振・防音	FK	高圧ハイフレキ	高圧	20A～500A		0.50~1.00MPa	一般工場設備配管
	FS	ソフトフレキ	柔軟	20A～500A		0.10~0.25MPa	一般工場設備配管
	FG	グローバルジョイント	短尺	20A～500A		0.75~1.00MPa	建築設備配管・船舶配管・空調衛生設備配管
	FA	ATジョイント	高温・耐薬品	25A～150A		1.00MPa	高温給湯配管・食品配管・各種薬剤配管・超純粋配管
	FB	ベンド	曲がり	50A～200A		0.50MPa	発電所配管・下水配管・化学プラント配管・ポンプ場配管
	FR	レジューサ	異径	20Aｘ25Ａ～250Aｘ350Ａ		0.50MPa	ポンプ・ブロア配管・船舶配管
シリーズ	タイプ	製品名	特長・種類	口径	形状	最高使用圧力	用途（実績）
耐熱	QF	ｼﾘｺｰﾝｺﾞﾑﾌﾚｷ	防振	20A～200A		0.10~0.25MPa	高圧ブロアの配管・食品等の乾燥ライン配管
	QE	ｼﾘｺｰﾝｺﾞﾑｴｷｽﾊﾟﾝｼｮﾝ	短尺・伸縮	50A～200A		0.10~0.25MPa
	QB	ｼﾘｺｰﾝｺﾞﾑﾍﾞﾝﾄﾞ	曲がり	50A～200A		0.10~0.25MPa
	QR	ｼﾘｺｰﾝｺﾞﾑﾚｼﾞｭｰｻ	異径	20Aｘ25A～150Aｘ200A		0.10~0.25MPa
	QJ	ｼﾘｺｰﾝｺﾞﾑﾍﾞﾛｰｽﾞ	低反力・大伸縮	80A～300A		0.01MPa
	QS	大口径ｼﾘｺ-ﾝｺﾞﾑｽﾘｰﾌﾞ	汎用　差し込みタイプ	50A～250A		-
	QH	大口径ｼﾘｺｰﾝｺﾞﾑﾎｰｽ	汎用　差し込みタイプ（※食品用途にはご使用頂けません）	20A～200A		0.25MPa
	QA	ｼﾘｺｰﾝｺﾞﾑｴｷｽﾊﾟﾝｼｮﾝｽﾘｰﾌﾞ	伸縮　差し込みタイプ	80A～300A		0.05~0.10MPa
シリーズ	タイプ	製品名	特長・種類	口径	形状	最高使用圧力	用途（実績）
ジャバラ低反力	JS	超可とう性ゴムホース	柔軟・高偏心	50A～200A		0.01MPa	雨水配管・ブロア配管・取り付け取り外しの頻度が高い配管
ジャバラ低反力	JJ	ベローズ	大伸縮	80A～300A		0.01MPa	粉体配管系における振動フィーダーや自動計量器の配管
ホース類	HS	サクションホース	汎用　耐負圧	20A～200A		0.25MPa	工場一般配管
	HP	超柔軟ゴムホース（補強入り）	超柔軟	50A～200A		0.01MPa	工場排水配管・各種排気用配管・集塵機の配管
	HF	フランジゴムホース	柔軟・フランジタイプ	20A～200A		0.50~1.00MPa	土木工事現場の汚水配管・工場内の仮設配管・複雑な曲がり箇所の多い配管
	HC	大口径ｼﾘｺｰﾝｺﾞﾑｽﾘｰﾌﾞ＆補強入りｽﾘｰﾌﾞ	透明	50A～250A		-	食品プラント配管
	HR	大口径ｺﾞﾑｽﾘｰﾌﾞ＆補強入りｽﾘｰﾌﾞ	多目的	50A～250A		-	フォークリフトの爪カバー、簡易ピンチバルブ
