高変位可とう管
880
地震や軟弱地盤による不等沈下や温度による膨張収縮から配管を守る
高変位吸収のゴムジョイントです。
種類
● KH300：300mm 偏心用
● KH400：400mm 偏心用
用途
● 基礎の異なる建屋間の接続
● 処理場内の配管
● 公道の地下配管
● 建屋内部の配管
● 液状化地盤における管路の接続

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：-90kPa〜0.50MPa
設置条件：埋設深さ 1〜3m、車重 25t
フランジ規格：JIS 10K
内面ゴム材質：EPDM
※高圧仕様（1.0MPa）の場合は別途お問い合わせ下さい。
  ※ＳＵＳフランジはオプションです。

※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

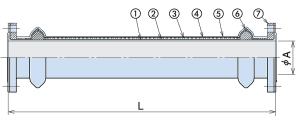

 構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 胴部補強層 鋼線
4 補強層 合成繊維
5 外面ゴム EPDM
6 補強リング SS
7 フランジ SSメッキ※

※1.フランジは溶融亜鉛メッキ+黒色エポキシ樹脂系塗装が標準となっております。
※2.フランジは固定タイプになります。
●25A以下の口元の内径にはR加工が施してあります。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-KH300-100A　700ｍｍ　3本

 寸法及び性能表
＜KH300＞
型式 呼び径 Ａ
(mm)		 縮み
(mm)		 伸び
(mm)		 Ｌ
(mm)		 偏心
(mm)		 質量
(kg)
880-KH300-20A 20A 19 10 10 600 300 3.8
880-KH300-25A 25A 25 10 10 600 300 4.6
880-KH300-32A 32A 32 10 10 600 300 5.7
880-KH300-40A 40A 38 10 10 600 300 6.2
880-KH300-50A 50A 51 30 20 700 300 8.0
880-KH300-65A 65A 64 30 20 700 300 11.0
880-KH300-80A 80A 76 40 20 700 300 11.8
880-KH300-100A 100A 102 40 30 700 300 16.2
880-KH300-125A 125A 127 40 30 800 300 23.1
880-KH300-150A 150A 152 40 40 1000 300 32.8
880-KH300-200A 200A 203 40 40 1100 300 41.8
880-KH300-250A 250A 254 50 50 1200 300 58.6

＜KH400＞
型式 呼び径 Ａ
(mm)		 縮み
(mm)		 伸び
(mm)		 Ｌ
(mm)		 偏心
(mm)		 質量
(kg)
880-KH400-20A 20A 19 10 10 800 400 4.5
880-KH400-25A 25A 25 10 10 800 400 5.4
880-KH400-32A 32A 32 10 10 800 400 6.6
880-KH400-40A 40A 38 10 10 800 400 7.1
880-KH400-50A 50A 51 30 20 900 400 9.2
880-KH400-65A 65A 64 30 20 900 400 13
880-KH400-80A 80A 76 40 20 900 400 14
880-KH400-100A 100A 102 40 30 900 400 19
880-KH400-125A 125A 127 40 30 1000 400 27
880-KH400-150A 150A 152 40 40 1200 400 37
880-KH400-200A 200A 203 40 40 1300 400 47
880-KH400-250A 250A 254 50 50 1400 400 65
※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 斜め配管時の変位量は上記値と異なりますのでその都度お問い合わせ下さい。
※3. 質量は目安です。

 オプション
  標　準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150　他
フランジ材質 SSメッキ SUS304・SUS316　他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
   ※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。





可とう管
880
地震や軟弱地盤による不等沈下や温度による膨張収縮から配管を守る
高変位吸収のゴムジョイントです。
特徴
● 高い耐圧性能
本体は強靱な合成繊維と鋼線により補強されていますので、耐圧性能は抜群です。
● 大きな偏心量
基礎の異なる建屋間の配管の接続等で発生する不等沈下の吸収には内部のアーチ構造が威力を発揮します。面間寸法も短いため、設計の自由度も高くなります。
● 長期の耐久性
本体は耐候性に優れた特殊合成ゴムでカバーされているため、長期のご使用にも耐えることが出来ます。
種類
● KA100：100mm 偏心用（地上用・埋設用）3山
● KA200：200mm 偏心用（地上用・埋設用）4山

用途
● 下水道配管 ● ポンプ場配管
● 一般工場設備配管 ● 下水処理場配管

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：
＜負圧＞
・地上用　性能表をご覧下さい
・埋設用　-90kPa
＜内圧＞　性能表をご覧下さい
埋設用の場合の設置条件：埋設深さ 1〜3m、車重 25t
フランジ規格：JIS 10K
内面ゴム材質：EPDM
※性能表以上の場合は別途お問い合わせ下さい。
KA100

※ＳＵＳフランジはオプションです。
KA200

※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

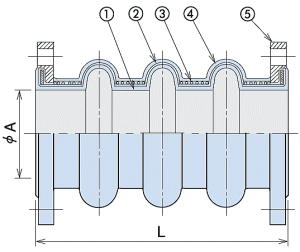

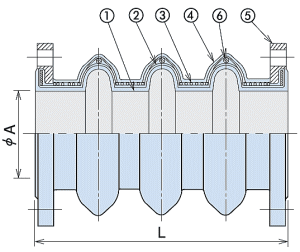

  構造及び材質
＜地上用＞ ＜埋設用＞

【上図はKA100を示します。】
●25A以下の口元の内径にはR加工が施してあります。
※ソリッドタイプアーチ（アーチ埋めゴム）についてはこちらをご覧下さい。
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 胴部補強層 鋼線または合成繊維
4 外面ゴム EPDM
5 フランジ SSメッキ※
6 補強リング SS
※フランジは地上用は溶融亜鉛メッキ、埋設用は溶融亜鉛メッキ+黒色エポキシ樹脂系塗装が標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-KA100-40A　350ｍｍ　3本

 寸法及び性能表
＜KA100（3山）＞
 型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		 最高使用圧力
内圧　MPa 負圧 kPa
低圧用 高圧用 地上用
880-KA100-20A 20A 19 350 22 18 1.9 ― 1.00 -60
880-KA100-25A 25A 25 350 22 18 2.8 ― 1.00 -60
880-KA100-32A 32A 32 350 22 18 3.8 ― 1.00 -60
880-KA100-40A 40A 38 350 22 18 4.1 ― 1.00 -60
880-KA100-50A 50A 51 350 45 30 4.9 ― 1.00 -60
880-KA100-65A 65A 64 350 45 30 7.0 ― 1.00 -60
880-KA100-80A 80A 76 350 45 30 7.3 ― 1.00 -60
880-KA100-100A 100A 102 350 60 45 9.0 ― 1.00 -60
880-KA100-125A 125A 127 350 60 45 13 ― 1.00 -60
880-KA100-150A 150A 152 500 60 60 19 ― 1.00 -60
880-KA100-200A 200A 203 500 60 60 23 ― 1.00 -60
880-KA100-250A 250A 254 500 60 60 32 ― 1.00 -60
880-KA100-300A 300A 305 550 60 60 39 0.50 1.00 -40
880-KA100-350A 350A 350 550 60 60 48 0.50 1.00 -40
880-KA100-400A 400A 400 550 60 60 64 0.50 1.00 -40
880-KA100-450A 450A 450 550 60 60 79 0.50 1.00 -40
880-KA100-500A 500A 500 550 60 60 90 0.50 1.00 -40
880-KA100-550A 550A 550 550 60 60 120 0.25 0.75 -30
880-KA100-600A 600A 600 550 60 60 130 0.25 0.75 -30
880-KA100-650A 650A 650 650 60 60 140 0.25 0.75 -30
880-KA100-700A 700A 700 650 60 60 170 0.25 0.75 -30
880-KA100-750A 750A 750 650 60 60 200 0.25 0.75 -30
880-KA100-800A 800A 800 650 60 60 220 0.25 0.50 -30
880-KA100-850A 850A 850 650 60 60 230 0.25 0.50 -30
880-KA100-900A 900A 900 650 60 60 240 0.25 0.50 -30
880-KA100-1000A 1000A 1000 650 60 60 290 0.25 0.50 -30

＜KA200（4山）＞
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		 最高使用圧力
内圧　MPa 負圧 kPa
低圧用 高圧用 地上用
880-KA200-20A 20A 19 450 22 18 2.0 ― 1.00 -60
880-KA200-25A 25A 25 450 22 18 3.0 ― 1.00 -60
880-KA200-32A 32A 32 450 22 18 4.0 ― 1.00 -60
880-KA200-40A 40A 38 450 22 18 4.4 ― 1.00 -60
880-KA200-50A 50A 51 450 45 30 5.2 ― 1.00 -60
880-KA200-65A 65A 64 450 45 30 7.5 ― 1.00 -60
880-KA200-80A 80A 76 450 45 30 7.9 ― 1.00 -60
880-KA200-100A 100A 102 450 60 45 9.8 ― 1.00 -60
880-KA200-125A 125A 127 450 60 45 14 ― 1.00 -60
880-KA200-150A 150A 152 600 60 60 20 ― 1.00 -60
880-KA200-200A 200A 203 600 60 60 25 ― 1.00 -60
880-KA200-250A 250A 254 600 60 60 34 ― 1.00 -60
880-KA200-300A 300A 305 650 60 60 41 0.50 1.00 -40
880-KA200-350A 350A 350 650 60 60 51 0.50 1.00 -40
880-KA200-400A 400A 400 650 60 60 68 0.50 1.00 -40
880-KA200-450A 450A 450 650 60 60 83 0.50 1.00 -40
880-KA200-500A 500A 500 650 60 60 100 0.50 1.00 -40
880-KA200-550A 550A 550 650 60 60 130 0.25 0.75 -30
880-KA200-600A 600A 600 650 60 60 140 0.25 0.75 -30
880-KA200-650A 650A 650 750 60 60 150 0.25 0.75 -30
880-KA200-700A 700A 700 750 60 60 180 0.25 0.75 -30
880-KA200-750A 750A 750 750 60 60 210 0.25 0.75 -30
880-KA200-800A 800A 800 750 60 60 230 0.25 0.50 -30
880-KA200-850A 850A 850 750 60 60 240 0.25 0.50 -30
880-KA200-900A 900A 900 750 60 60 250 0.25 0.50 -30
880-KA200-1000A 1000A 1000 750 60 60 300 0.25 0.50 -30
※1. 40A以下はすべてソリッドタイプのアーチとなります。 ※ソリッドタイプアーチ（アーチ埋めゴム）についてはこちらを
     ご覧下さい。
※2. 50A以上の変位量はキャビティータイプアーチの場合の値です。ソリッドタイプアーチの場合は上表の値に縮みの場合は0.5、
     伸びの場合は0.6をかけて算出して下さい。（偏心量は変りません）
※3. 各変位量はそれぞれ単独に変位した場合の値であります。
※4. 斜め配管時の偏心量は上記値と異なりますのでその都度お問い合わせ下さい。
※5. 質量は目安です。

 オプション
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
 アーチ構造 キャビティー ソリッド
   ※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 必要に応じてコントロールユニット（こちら）をお使い下さい。
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。





直管可とう管
880
独自設計による直管タイプの可とう管で、地震や不等沈下により発生する変位から
配管を守ります。
スパイラル状に挿入された鋼線により、高い耐圧性能及び断面積保持能力があります。

特徴
● アーチ構造の無い非常にシンプルな構造で高い信頼性があります。
● 内部にスパイラル状に挿入された鋼線により、高い耐圧性能と断面積保持能力があります。
● シンプルな構造により大きな価格メリットがあります。
種類
● KS100：100mm 偏心用（地上用・埋設用）
● KS200：200mm 偏心用（地上用・埋設用）
用途
● 下水道の配管
● ポンプ場の配管
● 下水処理場の配管
● 一般工場配管

目的
● 地震による変位の吸収
●  軟弱地盤などにおける不等沈下による変位の吸収
● 振動吸収

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：
＜負圧＞　性能表をご覧下さい
＜内圧＞　1.00MPa
設置条件：埋設深さ 1〜3m、車重 25t
フランジ規格：JIS 10K
内面ゴム材質：EPDM

※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

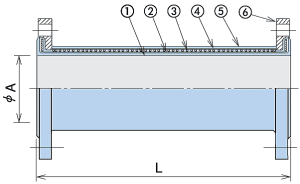

  構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 補強ワイヤ 鋼線
4 補強層 合成繊維
5 外面ゴム EPDM
6 フランジ SSメッキ※

※フランジは地上用は溶融亜鉛メッキ、埋設用は溶融亜鉛メッキ＋黒色エポキシ樹脂系塗装が標準となっております。
※25A以下の口元の内径にはR加工が施してあります。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-KS100-200A　500ｍｍ　2本

 寸法及び性能表
   ※ 可とう管(KA)とは長さが異なるサイズがありますのでご注意下さい。
＜KS100＞
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		  最高使用圧力
負圧 kPa
地上用 埋設用
880-KS100-20A 20Ａ 19 350 15 25 2.3 -90 -90
880-KS100-25A 25Ａ 25 350 15 25 3.5 -90 -90
880-KS100-32A 32Ａ 32 350 15 25 4.2 -90 -90
880-KS100-40A 40Ａ 38 350 15 25 4.6 -90 -90
880-KS100-50A 50Ａ 51 350 15 25 5.4 -90 -90
880-KS100-65A 65Ａ 64 350 15 25 7.2 -90 -90
880-KS100-80A 80Ａ 76 350 35 25 7.7 -90 -90
880-KS100-100A 100Ａ 102 350 35 25 9.5 -90 -90
880-KS100-125A 125Ａ 127 400 40 30 15 -90 -90
880-KS100-150A 150Ａ 152 500 50 40 20 -90 -60
880-KS100-200A 200Ａ 203 500 50 40 29 -90 -50
880-KS100-250A 250Ａ 254 500 50 40 36 -70 -20

＜KS200＞
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		 最高使用圧力
負圧 kPa
地上用 埋設用
880-KS200-20A 20Ａ 19 450 20 35 2.5 -90 -90
880-KS200-25A 25Ａ 25 450 20 35 3.8 -90 -90
880-KS200-32A 32Ａ 32 450 20 35 4.5 -90 -90
880-KS200-40A 40Ａ 38 450 20 35 4.9 -90 -90
880-KS200-50A 50Ａ 51 450 20 35 5.9 -90 -90
880-KS200-65A 65Ａ 64 450 20 35 7.7 -90 -90
880-KS200-80A 80Ａ 76 450 45 35 8.3 -90 -90
880-KS200-100A 100Ａ 102 450 45 35 11 -90 -90
880-KS200-125A 125Ａ 127 500 50 40 16 -90 -90
880-KS200-150A 150Ａ 152 600 60 45 21 -90 -60
880-KS200-200A 200Ａ 203 600 60 45 30 -90 -50
880-KS200-250A 250Ａ 254 700 70 55 38 -70 -20
※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 斜め配管時の変位量は上記値と異なりますのでその都度お問い合わせ下さい。
※3. 質量は目安です。
※4. 25A以下の口元の内径にはR加工が施してあります。

 オプション
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
   ※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 必要に応じてコントロールユニット（こちら）をお使い下さい。
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。





低反力可とう管
880
低反力設計の可とう管で、可とう管（KA）に比べて変位時の反力が約半分になっています。

特徴
● 変位時の反力が小さいために配管が損傷しにくくなります。
種類
● KL100：100mm 偏心用（地上用・埋設用）3山
● KL200：200mm 偏心用（地上用・埋設用）4山

用途
● 塩ビなどの樹脂製配管の接続

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：
＜負圧＞　
・地上用　性能表をご覧下さい
・埋設用　-90kPa
＜内圧＞　性能表をご覧下さい
埋設用の場合の設置条件：
埋設深さ 1〜3m、車重 25t
フランジ規格：JIS 10K
内面ゴム材質：EPDM

※ＳＵＳフランジはオプションです。
 ＜ご注意＞
本製品は加圧時の伸びが一般のジョイントに比べて大きいため、樹脂製など強度の低い配管に使用した場合は伸びにより配管を損傷することが考えられますので、タイロッド（推力防止用ボルト）のご使用を特に強くお勧めします。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
＜地上用＞ ＜埋設用＞

 【上図はKL100を示します。】
  構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 胴部補強層 鋼線または合成繊維
4 外面ゴム EPDM
5 フランジ SSメッキ※
6 補強リング SS
7 補強パイプ SS
※フランジは地上用は溶融亜鉛メッキ、埋設用は溶融亜鉛メッキ＋黒色エポキシ樹脂系塗装が標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-KL200-125A　450ｍｍ　3本

 寸法及び性能表
   ※ 550A〜1000Aのサイズについては別途お問い合わせ下さい。
＜KL100(3山)＞
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		 最高使用圧力
内圧
MPa		 負圧 kPa
地上用
880-KL100-50A 50Ａ 51 350 45 30 4.9 0.50 -40
880-KL100-65A 65Ａ 64 350 45 30 7.0 0.50 -40
880-KL100-80A 80Ａ 76 350 45 30 7.3 0.50 -40
880-KL100-100A 100Ａ 102 350 60 45 9.0 0.50 -40
880-KL100-125A 125Ａ 127 350 60 45 13 0.50 -40
880-KL100-150A 150Ａ 152 500 60 60 19 0.50 -40
880-KL100-200A 200Ａ 203 500 60 60 23 0.50 -40
880-KL100-250A 250Ａ 254 500 60 60 32 0.50 -40
880-KL100-300A 300Ａ 305 550 60 60 39 0.25 -30
880-KL100-350A 350Ａ 350 550 60 60 48 0.25 -30
880-KL100-400A 400Ａ 400 550 60 60 64 0.25 -30
880-KL100-450A 450Ａ 450 550 60 60 79 0.25 -30
880-KL100-500A 500Ａ 500 550 60 60 90 0.25 -30

＜KL200(4山)＞
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 縮み
(mm)		 伸び
(mm)		 質量
(kg)		 最高使用圧力
内圧
MPa		 負圧 kPa
地上用
880-KL200-50A 50Ａ 51 450 45 30 5.2 0.50 -40
880-KL200-65A 65Ａ 64 450 45 30 7.5 0.50 -40
880-KL200-80A 80Ａ 76 450 45 30 7.9 0.50 -40
880-KL200-100A 100Ａ 102 450 60 45 9.8 0.50 -40
880-KL200-125A 125Ａ 127 450 60 45 14 0.50 -40
880-KL200-150A 150Ａ 152 600 60 60 20 0.50 -40
880-KL200-200A 200Ａ 203 600 60 60 25 0.50 -40
880-KL200-250A 250Ａ 254 600 60 60 34 0.50 -40
880-KL200-300A 300Ａ 305 650 60 60 41 0.25 -30
880-KL200-350A 350Ａ 350 650 60 60 51 0.25 -30
880-KL200-400A 400Ａ 400 650 60 60 68 0.25 -30
880-KL200-450A 450Ａ 450 650 60 60 83 0.25 -30
880-KL200-500A 500Ａ 500 650 60 60 100 0.25 -30
※1. 40A以下については標準可とう管（KA）をご使用下さい。
※2. 各変位量はそれぞれ単独に変位した場合の値であります。
※3. 斜め配管時の変位量は上記値と異なりますのでその都度お問い合わせ下さい。
※4. 質量は目安です。

 オプション
   ※本製品は埋ゴム仕様(ソリッド)にすると大幅に反力が上昇します。
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
   ※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 必要に応じてコントロールユニット（こちら）をお使い下さい。
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。

■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
