高圧ハイフレキ
880
防音・防振用の高変位直管タイプのゴムジョイントです。
特徴
● 耐圧高く、柔軟性があります。

用途
● 空調衛生設備配管
● 建築設備配管
● 給排水設備配管
● 一般工場設備配管

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：性能表をご覧下さい
フランジ規格：JIS 10K
内面ゴム材質：EPDM
※高圧仕様(1.0MPa)の場合は別途お問い合わせ下さい。
 ※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

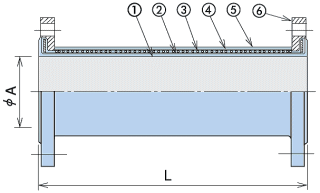

 構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 補強ワイヤ 鋼線
4 補強層 合成繊維
5 外面ゴム EPDM
6 フランジ SSメッキ※
※フランジは溶融亜鉛メッキが標準となっております。
●25A以下の口元の内径にはR加工が施してあります。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-FH-65A　1000ｍｍ　2本

 寸法及び性能表
   ※550A〜1000Aのサイズについては別途お問合わせ下さい。
型式 呼び径 Ａ
(mm)		 Ｌ (mm) 最高使用圧力 標準品最大変位置 (mm) 質量 (kg)
標準品 最長 内圧
MPa		 負圧
kPa		 縮み 伸び 偏心 標準品
880-FK-20A 20Ａ 19 300 1000 1 -90 15 15 18 2.2
880-FK-25A 25Ａ 25 300 1000 1 -90 15 15 18 3.3
880-FK-32A 32Ａ 32 300 1000 1 -90 15 15 18 4
880-FK-40A 40Ａ 38 300 1000 1 -90 15 15 18 4.4
880-FK-50A 50Ａ 51 300 1000 1 -90 15 15 18 5.2
880-FK-65A 65Ａ 64 300 1000 1 -90 15 15 18 6.9
880-FK-80A 80Ａ 76 300 1000 1 -90 15 15 18 7.4
880-FK-100A 100Ａ 102 400 1000 1 -90 20 20 24 9.8
880-FK-125A 125Ａ 127 400 1000 1 -90 20 20 24 15
880-FK-150A 150Ａ 152 400 1000 1 -80 20 20 24 19
880-FK-200A 200Ａ 203 500 1000 1 -80 25 25 30 29
880-FK-250A 250Ａ 254 500 1000 1 -60 25 25 30 36
880-FK-300A 300Ａ 305 500 1000 0.5 -30 25 25 30 43
880-FK-350A 350Ａ 350 500 1000 0.5 -20 25 25 30 58
880-FK-400A 400Ａ 400 700 700 0.5 -10 35 35 42 75
880-FK-450A 450Ａ 450 700 700 0.5 -10 35 35 42 95
880-FK-500A 500Ａ 500 700 700 0.5 -5 35 35 42 110

※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 質量は目安です。
※3. 25A以下の口元の内径にはR加工が施してあります。


 オプション
標　準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150　他
フランジ材質 SSメッキ SUS304・SUS316　他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗

   ※「上水F12」とは従来「水協」と表記していた規格です。

   ※必要に応じて推力防止用タイロッドを使用して下さい。
＜備考・注意事項＞
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。
 ＜ご注意＞
加圧時の伸びは従来のフレキ（FF）に比べて大きいため、必要に応じて推力防止用タイロッドを使用して下さい。




ソフトフレキ
880
防音・防振用の柔軟性直管タイプのゴムジョイントです。
本体にワイヤが入っていないので手で押してつぶれる非常に柔らかいタイプの
ゴムジョイントです。
目的
● 取外しの多い箇所の配管の接続
● 内容物が配管内部に詰まったときに外から叩いて落とす場合
● 一時的に大きく変位させる場合
用途
● 一般工場設備配管

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：性能表をご覧下さい
フランジ規格：JIS 10K
内面ゴム材質：EPDM

※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
  構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 外面ゴム EPDM
4 フランジ SSメッキ※
※フランジは溶融亜鉛メッキが標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-FS-80A　700ｍｍ　3本

 寸法及び性能表
  ※550A〜1000Aのサイズについては別途お問合わせ下さい。
型式   呼び径 Ａ
(mm)		 Ｌ(mm) 最高使用
圧力 MPa		 標準品最大変位置 (mm) 質量
(kg)
標準品 最長 縮み 伸び 偏心
880-FS-20A 20Ａ 19 300 1000 0.25 9 9 12 2.2
880-FS-25A 25Ａ 25 300 1000 0.25 9 9 12 3.3
880-FS-32A 32Ａ 32 300 1000 0.25 9 9 12 4
880-FS-40A 40Ａ 38 300 1000 0.25 9 9 12 4.4
880-FS-50A 50Ａ 51 300 1000 0.25 9 9 12 5.2
880-FS-65A 65Ａ 64 300 1000 0.25 9 9 12 6.9
880-FS-80A 80Ａ 76 300 1000 0.25 9 9 12 7.4
880-FS-100A 100Ａ 102 400 1000 0.25 12 12 16 9.8
880-FS-125A 125Ａ 127 400 1000 0.1 12 12 16 15
880-FS-150A 150Ａ 152 400 1000 0.1 12 12 16 19
880-FS-200A 200Ａ 203 500 1000 0.1 15 15 20 29
880-FS-250A 250Ａ 254 500 1000 0.1 15 15 20 36
880-FS-300A 300Ａ 305 500 1000 0.1 15 15 20 43
880-FS-350A 350Ａ 350 500 1000 0.1 15 15 20 58
880-FS-400A 400Ａ 400 700 700 0.1 21 21 28 75
880-FS-450A 450Ａ 450 700 700 0.1 21 21 28 95
880-FS-500A 500Ａ 500 700 700 0.1 21 21 28 110
※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 質量は目安です。
※3. 25A以下の口元の内径にはR加工が施してあります。


 オプション
   ※本製品は埋ゴム仕様(ソリッド)にすると大幅に反力が上昇します。
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
   ※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ ワイヤが入っていないために負圧のラインではご使用になれません。
・ 周辺機器を交換する場合にはジョイントを大きく変位させると本体がつぶれますので
   その間は流体は流れなくなります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。




グローバルジョイント
880
ポンプ回りの防振継手の定番の球形フレキシブルジョイントです。
短い面間寸法ながらも大きな防振効果が得られます。
特徴
● 本体が球形のため内圧に対して安定しており、しかも負圧に耐えるためデリバリ／サクション兼用となっています。
● 球形のため加圧時の寸法変化は他のタイプのジョイントに比べて極めて少なくなっております。
用途
● 建築設備配管
● 空調衛生設備配管
● 船舶配管
● 一般工場設備配管

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：性能表をご覧下さい
フランジ規格：JIS 10K
内面ゴム材質：EPDM

※ＳＵＳフランジはオプションです。

※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
  構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 外面ゴム 合成ゴム
4 補強ワイヤ 鋼線
5 フランジ SSメッキ※
※フランジは溶融亜鉛メッキが標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-FG-65A　116ｍｍ　2本

 寸法及び性能表
型式  呼び径 Ａ
(mm)		 Ｌ
(mm)		 最高使用圧力 標準品最大変位置 (mm) 質量
(kg)
内圧 MPa 負圧 kPa 縮み 伸び 偏心
880-FG-20A 20Ａ 20 97 1 -90 2 2 5 1.4
880-FG-25A 25Ａ 25 97 1 -90 2 2 5 2.2
880-FG-32A 32Ａ 34 96 1 -90 2 2 5 2.8
880-FG-40A 40Ａ 34 96 1 -90 2 2 5 3
880-FG-50A 50Ａ 48 106 1 -90 2 2 6 3.7
880-FG-65A 65Ａ 61 116 1 -90 2 2 6 4.8
880-FG-80A 80Ａ 68 133 1 -90 3 3 6 5.1
880-FG-100A 100Ａ 97 136 1 -90 3 3 10 5.8
880-FG-125A 125Ａ 122 175 1 -90 3 3 10 9.1
880-FG-150A 150Ａ 140 185 1 -90 3 3 14 13
880-FG-200A 200Ａ 188 209 1 -90 3 3 16 16
880-FG-250A 250Ａ 241 237 0.75 -90 3 3 16 24
880-FG-300A 300Ａ 290 264 0.75 -50 4 4 16 28
880-FG-350A 350Ａ 320 264 0.75 -50 4 4 16 33

※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 質量は目安です。


 オプション
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K（25A以上）
フランジ材質 SSメッキ SUS304・SUS316
内面ゴム材質 EPDM CR・NBR
※JIS5K ついては、フランジ寸法が一部規格と異なりますので別途お問合わせ下さい。
＜備考・注意事項＞
・ 取付けボルトはゴムジョイント側から差込んで下さい。
・ 取付けボルトがゴムジョイント本体に接触していないことを必ず確認して下さい。
・ 金型製品のため、標準寸法以外は製作できません。




ATジョイント
880
内面にフッ素樹脂をライニングした耐薬品ゴムジョイントです。
特徴
● 耐薬品性 ● 運搬・取扱 ● 耐熱性
● 耐寒性 ● 非粘着性防振性 ● 防振性
用途
● 高温給湯配管 ● 食品配管 ● 各種薬品配管
● 超純水配管 ● 温泉配管

標準仕様
最高使用温度：-20〜100℃
最高使用圧力：
＜負圧＞　-80kPa
＜内圧＞　1.00MPa
フランジ規格：JIS 10K

※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
  構造及び材質
品番 名称 材質
1 ライナー PTFE
2 補強布 合成繊維
3 外面ゴム 合成ゴム
4 ワイヤ 硬鋼線等
5 フランジ SSメッキ※
※フランジは電気亜鉛メッキが標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-FA-125A　173ｍｍ　2本

 寸法及び性能表
型式 呼び径 Ａ
(mm)		 Ｌ
(mm)		 取付最大変位量 (mm) 質量(kg)
縮み
(mm)		 伸び
(mm)		 偏心
(mm)		 偏角
(mm)
880-FA-25A 25Ａ 26 107 2 2 3 5 2.3
880-FA-32A 32Ａ 33 117 2 2 3 5 2.9
880-FA-40A 40Ａ 33 117 2 2 3 5 3.9
880-FA-50A 50Ａ 46 122 2 2 4 5 3.9
880-FA-65A 65Ａ 62 133 2 2 4 5 5
880-FA-80A 80Ａ 72 143 3 3 4 5 5.2
880-FA-100A 100Ａ 101 158 3 3 5 5 5.9
880-FA-125A 125Ａ 123 173 3 3 5 5 9.1
880-FA-150A 150Ａ 180 189 3 3 5 5 13

※1. 各変位量はそれぞれ単独に変位した場合の値であります。
※2. 質量は目安です。
＜備考・注意事項＞
・ 安全のためフッ素樹樹脂製パッキンをご使用下さい。
・ 取付けボルトはゴムジョイント側から差込んで下さい。
・ 取付けボルトがゴムジョイント本体に接触していないことを必ず確認して下さい。
・ 金型製品のため、標準寸法以外は製作できません。
