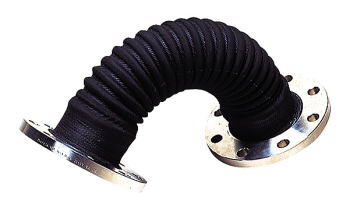

超可とう性ゴムホース　（両端フランジ付き）
880
超可とう性のフランジタイプジョイントです。

特徴
● 高い可とう性
特殊構造により柔軟性は抜群です。
● 大きな偏心量
短い面間寸法で、大きな偏心量が得られます。

用途
● 雨水配管の接続
● ブロアー配管の接続
● 取付け取外しの頻度の高い配管の接続

標準仕様
最高使用温度：-10〜60℃
フランジ規格：JIS 10K
内面ゴム材質：EPDM


  ※ＳＵＳフランジはオプションです。
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
  (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

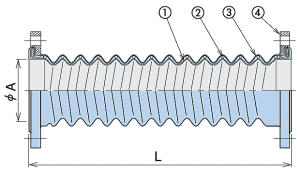

 構造及び材質
品番 名称 材質
1 内面層 補強入りEPDM
2 補強ワイヤ 鋼線
3 外面層 補強入りEPDM
4 フランジ SSメッキ※
※フランジは溶融亜鉛メッキが標準となっております。
●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-JS-50A　1000mm　3本

 寸法及び性能表
型式 呼び径 Ａ(mm) Ｌ(mm) 曲率半径(mm) 最高使用圧力 質量(kg)
最短 最長 内圧(MPa) 負圧(kPa)
880-JS-50A 50Ａ 51 400 4000 80 0.01 -40 4.5
880-JS-65A 65Ａ 64 400 4000 110 0.01 -40 6.1
880-JS-80A 80Ａ 76 400 4000 120 0.01 -40 6.4
880-JS-100A 100Ａ 102 400 4000 170 0.01 -40 7.8
880-JS-125A 125Ａ 127 400 4000 210 0.01 -30 11
880-JS-150A 150Ａ 152 500 4000 250 0.01 -10 15
880-JS-200A 200Ａ 203 500 4000 330 0.01 -10 19
※1. 長さLは伸縮性があるため、±10％程度の誤差があります。
※2. 質量は目安です。

 オプション
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 流体が液体で架空配管でご使用になる場合は内部流体の重みでジョイントが垂れ下がる場合が
  ありますので、適宜支持金具等をご使用下さい。
・ 内面にも凹凸があり、固形物が滞留することがありますので、スラリー状流体の場合にはご注意下さい。
・ 本体の肉厚が薄いため、摩耗性の流体にはご使用になれません。
・ 本体の柔軟性が高いため、加圧時に横へはみ出すことがあります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。

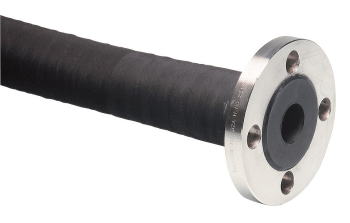

フランジゴムホース
（EPDMゴムホース+両端フランジ付き）
880
両端にフランジが取付けられたホースです。

特徴
● 高い柔軟性
特殊構造により、柔軟性があります。
● 汎用性の高い性能
ワイヤーで補強されているために内圧だけでなく、負圧のラインにもご使用いただけます。
用途
● 土木工事現場の泥水の配管
● 工場内の仮設配管
● 複雑な曲り箇所の多い配管
● 取り外し頻度の高い配管
● 船舶配管

標準仕様
最高使用温度：-10〜60℃
最高使用圧力：
＜負圧＞　-60kPa
＜内圧＞　性能表をご覧下さい
*流体が気体の場合には最高使用圧力は上記値の1/2となります。
フランジ規格：JIS 10K
内面ゴム材質：EPDM




※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
  (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

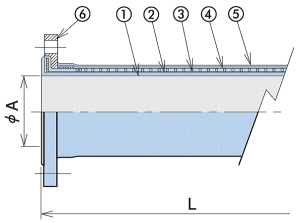

  構造及び材質
品番 名称 材質
1 内面ゴム EPDM
2 補強層 合成繊維
3 補強ワイヤ 鋼線
4 補強層 合成繊維
5 外面ゴム EPDM
6 フランジ SS※
※1. フランジは溶融亜鉛メッキが標準となっております。
※2. フランジは固定タイプになります。
※3. 25A以下の口元の内径にはR加工が施してあります。

●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-HF-40A　1000mm　3本

 寸法及び性能表
 型式 呼び径 Ａ
(mm)		 Ｌ(mm) 質量(kg) 最高使用
最短 最長 基準 圧力(MPa)
880-HF-20A 20Ａ 19 1000 5000 2.5 1
880-HF-25A 25Ａ 25 1000 5000 3.2 1
880-HF-32A 32Ａ 32 1000 5000 4 1
880-HF-40A 40Ａ 38 1000 5000 4.3 1
880-HF-50A 50Ａ 51 1000 5000 5.3 1
880-HF-65A 65Ａ 64 1000 5000 7 1
880-HF-80A 80Ａ 76 1000 5000 8.2 1
880-HF-100A 100Ａ 102 1000 5000 11 1
880-HF-125A 125Ａ 127 1000 5000 14 0.5
880-HF-150A 150Ａ 152 1000 5000 17 0.5
880-HF-200A 200Ａ 203 1000 5000 22 0.5
※1. 質量は目安です。


 オプション
標 準 オプション
フランジ規格 JIS 10K 上水F12・JIS 5K・JPIクラス150 他
フランジ材質 SSメッキ SUS304・SUS316 他
内面ゴム材質 EPDM CR・NBR・NR・耐摩耗
※「上水F12」とは従来「水協」と表記していた規格です。
＜備考・注意事項＞
・ 流体が気体の場合には最高使用圧力は上記値の1/2となります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
・ 製法上フランジのメッキに変色や斑模様が発生する場合がありますが、性能上問題ありません。

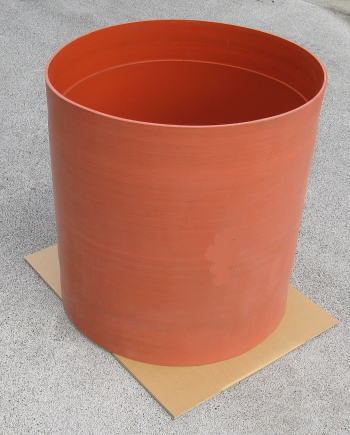

大口径シリコーンゴムスリーブ
880
シリコーンゴムと耐熱繊維により構成される
高温空気用のゴムジョイントです。

目的
● 高温の空気の流れるラインの防振・防音および変位の吸収。

用途
● 高圧ブロアの配管
● 食品などの乾燥ライン


標準仕様
最高使用温度：150℃
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
  (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
  構造及び材質
品番 名称 材質
1 内面ゴム シリコーンゴム
2 補強層 耐熱繊維
3 外面ゴム シリコーンゴム
※補強層（耐熱繊維）のないゴムのみ製品も製作できます。

●お問い合わせ方法
 型式と長さと本数をお知らせ下さい。
 <例> 880-QS-65A　1000mm　3本

 寸法及び性能表
型式 呼び径 Ａ(mm) Ｂ(mm) Ｌ(mm)
最短 最長
880-QS-50A 50Ａ 61 73 100 2000
880-QS-65A 65Ａ 76 88 100 2000
880-QS-80A 80Ａ 89 101 100 2000
880-QS-100A 100Ａ 114 126 100 2000
880-QS-125A 125Ａ 140 152 100 2000
880-QS-150A 150Ａ 165 177 100 2000
880-QS-200A 200Ａ 216 228 100 2000
880-QS-250A 250Ａ 267 279 100 1000

＜備考・注意事項＞
・ 温水にはご使用になれません。
・ シリコーンゴムは耐磨耗性に欠けるため、固形物を含む流体の場合は極端に寿命が短くなります。
・ 標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
