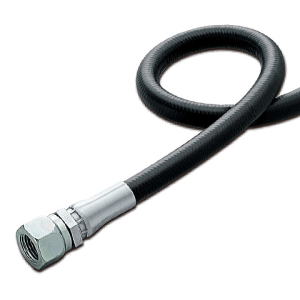

| 超柔軟樹脂ホース LB70シリーズ | |
| 161 |
| 【ホース構造図】 |
 |
| 【特長】 ・超柔軟性。柔軟性が15%〜25%向上（当社比） 樹脂ホースの中でも最も柔軟（弊社比）で、配策時の負荷が軽減されます。また、追従性がよく複雑なレイアウトに柔軟に対応します。 ・継手全長が短く、コンパクトな配管が可能 ホース外径がワイヤー入りゴムホースに比べて小さく、狭い場所でも容易に配管ができ、機器のコンパクト化に有効です。 ・軽量な樹脂ホース 質量がゴムホースに比べて1/2〜1/4で機器の軽量化が可能となり、省エネ化の効果も期待できます。 ・優れた耐摩耗性 外皮がポリウレタンカバーなので、ゴムホースに比べ耐摩耗性に優れ、摩耗によるホース交換頻度を少なくできます。 ・小さい曲げ半径 補強層に合成繊維を使用しているので、繰り返し曲げや衝撃に対して強く、疲労をほとんどおこしません。 また、さらにワイヤー入りゴムホースに比べ、より小さい曲げ半径で使用できます。 |
| 【使用条件】 |
- 使用流体： 鉱物性一般作動油、各種クーラント液
- 使用温度範囲
02〜12サイズ： -40℃〜+100℃
16サイズ ： -40℃〜+70℃
- 定尺： 02〜08サイズ→100m 、10〜16サイズ→50m
| ■ お問い合わせ方法 |
ホース型番と両端の金具・ホース長・本数をご指定頂き、お問い合わせをお願い致します。 例） LB70-04 金具SA-PT-04-14 + SA-PF-04-14 長さ：5200mm 数量：1本 ※長さは両端金具の先端間です。 ※金具の材質は基本的に スチール + メッキ です。サイズにより SUS も対応可能です。お問い合わせ下さい。 |
| 寸法及び仕様 |
| 品番 | サイズ | 最高使用 圧力 (MPa) |
最大衝撃 圧力 (MPa) |
最小破壊圧力 (MPa)(20℃) |
最小曲げ 半径 (mm) |
質量 (g/m) |
||
| 呼称 サイズ |
内径 (mm) |
外径 (mm) |
||||||
| LB70-02 | 02 | 3.6 | 7.5 | 7.0 | 8.8 | 28.0 | 10 | 37 |
| LB70-04 | 04 | 6.4 | 10.5 | 7.0 | 8.8 | 28.0 | 27 | 60 |
| LB70-06 | 06 | 9.5 | 13.9 | 7.0 | 8.8 | 28.0 | 45 | 90 |
| LB70-08 | 08 | 12.7 | 17.4 | 7.0 | 8.8 | 28.0 | 70 | 120 |
| LB70-10 ※1 |
10 | 15.9 | 22.8 | 7.0 | 8.8 | 28.0 | 100 | 230 |
| LB70-12 | 12 | 19.2 | 26.6 | 7.0 | 8.8 | 28.0 | 130 | 270 |
| LB70-16 | 16 | 25.7 | 33.4 | 7.0 | 8.8 | 28.0 | 165 | 370 |
※１ 受注生産品
| 金具について |
| ナット部が回転しない（供回りする）金具は、SA（テーパおすねじ）になります。 ナット部が回転する金具は、SE ・ SF ・ AE45 ・ AE90 です。 金具の材質は基本的に スチール + メッキ です。サイズにより SUS も対応可能です。 お問い合わせ下さい。 |
| 金具一覧 | ||
SA |
SE |
SF |
AE45 |
AE90 |
|
