デジタルカッタ コンパクトタイプZKC-16シリーズ
 (チューブ切断機)
E392

搬送速度 MAX700mm/sec ハイスピードも用意
(ZKC-16A/ZKC-16AT)


お客様のニーズが全て集約
■デジタルカッタ
・ZKC-16(シャー刃タイプ)

・ZKC-16T(薄刃タイプ)
・ZKC-16A(シャー刃ハイスピードタイプ)
・ZKC-16AT(薄刃ハイスピードタイプ)

コンパクトボディに必要な機能を集約!
電線、ビニールチューブ、熱収縮チューブ、ビニタイ等様々な材料に対応。
特徴
コンパクトボディ
340×191×242のコンパクトなボディに、切断に必要な機能を集約
タッチパネルで簡単操作
タッチパネル採用で、上位機種と同様の簡単操作で、切断長や切断本数が設定可能
セイフティー
安全性重視設計により、インターロック付きカバーや、フィンガガードを採用
ローラ交換が簡単
ローラ交換は、フロント面だけで簡単に行えます
ローラギャップ調整機構
ローラギャップ調整ネジで、上下のローラの間隔を調整できます
材料切れ検出
材料切れを検出し、自動停止します
上ローラ保持
ローラレバー操作で、上ローラが上昇して保持されます
シャー刃タイプから薄刃タイプへ変換可能
シャー刃タイプのZKC-16をご購入いただいても、薄刃/刃受け/刃受けブロック/薄刃ホルダを別途ご購入いただければ、薄刃タイプZKC-16Tとして、ご使用いただけます。もちろん、ZKC-16TからZKC-16への変換も可能です。
適合材料
ZKC-16:シャー刃タイプ加工実績
●ガラスクロスチューブ
●絶縁電線
●スズメッキ線
●フッ素樹脂チューブ
●シリコンチューブ
●テープハンダ
●絶縁紙
●ラミネートシート
●フィルムなど
ZKC-16T:薄刃タイプ加工実績
●ビニールチューブ
●ゴムチューブ
●絶縁電線
●ファイバケーブル(プラスチックファイバ)
●テープハンダ
●フッ素樹脂チューブ
●シリコンチューブ
●プラスチックなど
仕様
 品 名
ZKC-16/16T
ZKC-16A/16AT
送り速度
[mm / s]
100〜275
10〜700
最小設定単位
0.1
切断長さ
0.1〜9999.9
切断数
[個]
1〜99999(∞)
繰返切断精度※1
[mm] ±0.5
有効切断幅
20
切断部の閉口高さ
5
加工量:設定長さ10mm
[個 / 分]
     :設定長さ100mm[個/分]
     :設定長さ1000mm[個/分]
100
67
14
165
111
32
電源
AC100V1A〜 AC240V0.42A
外形寸法 ※3
340W×242D×191H
質量
[kg]
9
※1.当社試験材による切断精度です。
※2.計算値(モーター出力より)
※3.形寸法には、ネジなどの突出部は含まれていません。
【注】材質、形状によっては切断できないものもございますので、ご確認ください。
※購入後、キットを取り付けることで シャー刃 ⇔ 薄刃 の変更が可能です。

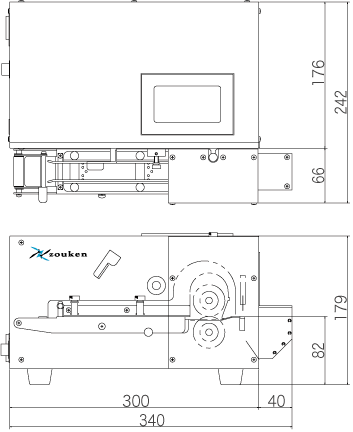

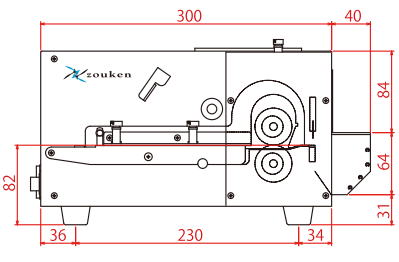

外形図

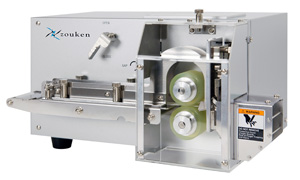

洗練されたコンパクトデザイン

側面の電源、ファン部分
保守部品
可動刃:ZHU16 刃受(10枚入り):ZHM16
固定刃:ZHS16 薄刃ユニット :ZUT16
薄刃(20枚入り):ZHT16 ローラー(2個/Set):ZR16-U

オプション
フィンガーガード用縦ガイド
FG16-TS1
