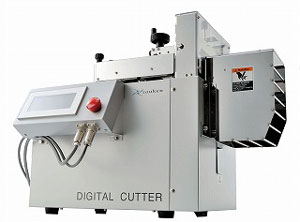

デジタルカッタ　ベルトフィードタイプ

P2020

カテゴリーNo.16 ゴムチューブ目次へ戻る	e.関連製品へ戻る
カテゴリNo.17　プラスチックチューブへ戻る	g.チューブ切断工具・その他関連製品へ戻る
カテゴリーNo.18 液体用ホースへ戻る	関連製品へ戻る
カテゴリNo.25 機構部品・パイプ洗浄・工具・テープ類へ戻る	d.切断工具へ戻る

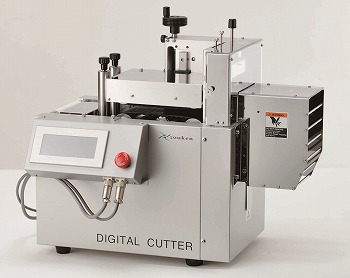

デジタルカッタ　ベルトフィードタイプ	392

■	特長
●	ローラータイプでは、精度の出なかった材料、表面に凹凸がある材料、滑りやすい材料の切断に最適
●	材料補充時のセット・交換が容易。上ベルト部が、容易に持ち上がる機構のため、材料の出し入れがとても簡単
●	自動フローティング機構を採用。上ベルト部が、材料の厚みの変化に対応して上下するため、必要以上に材料がつぶれません。薄い材料の場合は上ベルト部を固定することも可能
●	ベルト隙間調整機能付き。スケール付きで再現性があります。
●	搬送速度は MAX800mm/sec
●	搬送分解能は0.05mm（設定単位は0.1mm）となり、繰り返し切断精度が向上
●	送り長さ（切断長さ）補正機能付き
●	タッチパネル表示は「日本語 ⇔ 英語」切り換えが可能
●	ロット取りカウンタ機能搭載
●	SDカード対応のタッチパネルにより、メモリー数は640個まで対応 ※SDカードはお客様でご用意ください。
●	外部入出力信号付き
●	各種供給装置（Zフィード・スタンド）との連携が可能

■適合材料

異形材（円形でないもの）、コルゲートチューブ、各種パッキング
くせものチューブ（のびやすい、すべりやすい、つぶれやすい、凹凸のあるチューブ）など

その他の材料・上記の材料について、テスト切断を受け付けておりますので、お問い合わせください。
※お問い合わせ時には、材質（品名・型式など）/直径/厚み/原反姿（ボビン巻・リール巻きなど）/切断長精度/断面精度/などを詳しくお知らせいただけると、スムーズにテストが行えます。

型式	タイプ
ZKC-325V	シャー刃タイプ
ZKC-325VT	薄刃タイプ
ZKC-325VF	シャー刃太物用タイプ
ZKC-325VFT	薄刃太物用タイプ

■仕様

型式	ZKC-325V ZKC-325VT	ZKC-325V FZKC-325VFT
送り速度（mm/s）	10～800
最小設定単位（mm）	0.1
切断長さ（mm）	0.1～999999.9
切断数（個）	1～999999
繰返切断精度（mm）※1	±0.2
有効切断幅（mm）	80	48
切断部の開口高さ（mm）	20	40
外部入出力端子	有
加工量：設定長さ10mm（個／分）	155	110
加工量：設定長さ100mm（個／分）	92	90
加工量：設定長さ1000mm（個／分）	33	33
電源	AC100V5A
外形寸法（mm）※2	521W×351D×471H
質量（kg）	33

※1当社試験材、指定長さによる切断精度です。
注）材質、形状によっては切断できないものもございますので、ご確認ください。
※2外径寸法には、ネジなどの突出部は含まれていません。
※購入後、キットを取り付けることでシャー刃 ⇔ 薄刃の変更が可能です。

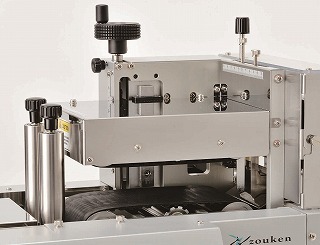

	ベルト間の隙間調整機能が付き、スケールで再現性があります。
	上ベルト部が、容易に持ち上がる機構のため、材料の出し入れが、とても簡単です。

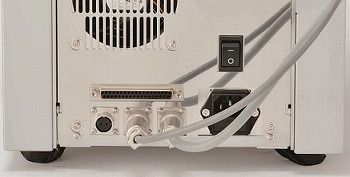

	背面

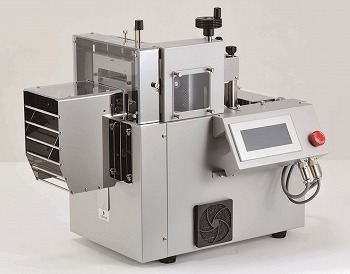

	排出部標準タイプのZKC-325VT、ZKC-324VT
	排出部太物タイプのZKC-325VF、ZKC-325VFT


タッチパネルの取付け位置が変更できます。

■外部コントロール

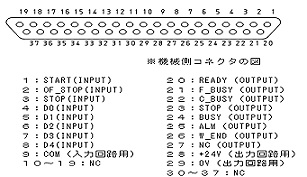

外部入力端子	I/O表

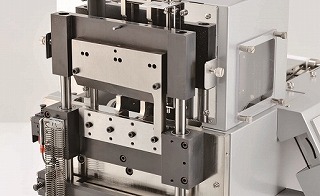

シャー刃シャーリング機構を採用し、可動刃（上の刃）に角度をつけ、固定刃（下の刃）はブロック状でブロックの角に擦り合せながらハサミのように切り落とします。固定刃はブロック状ですので、摩耗した場合は4か所の角を使い切れ味を戻す事ができます。	薄刃包丁でまな板の上で切るような、押切りをします。刃受け（薄刃が下りた時に当たる受け）は、樹脂製の板状の物で溝が深くなったら、交換します。

■オプション

可動刃： ZHU25V	刃受（10枚入り）：ZHM25
固定刃： ZHS25	薄刃ユニット：ZUT25V
縦型ガイド：FG25-TS1	搬送ベルト（2本）：ZVT25
薄刃（10枚入り）：ZHT25

◎ZKC-325V→ZKC-325VT、ZKC-325VF→ZKC-325VFTに変更される場合、ZUT25V、ZHT25、ZHM25が必要になります。
（シャー刃タイプ　→　薄刃タイプへ変更する場合）
◎ZKC-325VT→ZKC-325V、ZKC-325VFT→ZKC-325VFに変更される場合、ZHU25V、ZHS25が必要になります。
（薄刃タイプ → シャー刃タイプへ変更する場合）
◎特注で200～230V対応可能

■多様なご要望にお応えする、特注部品類

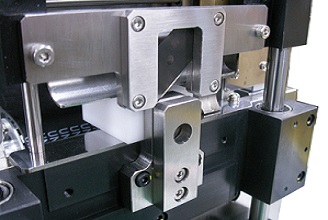

トンネル治具切断部の前後までワークの姿勢を保持し、斜めに取り付けた刃で切断する事により、切り口をシャープにします。断面の直角度を要求されるワークに最適です。	入口ガイドローラーユニット材料入口側に、回転式サイドガイドを設ける事で、直線的に材料を送ります。

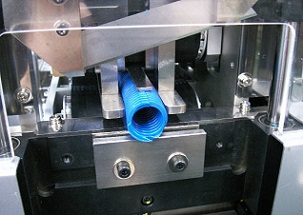

■特注でコルゲートチューブ専用機をご用意


切断部切断部直前までサイドガイドでワークを保持し、斜めに取り付けた刃で切断する事により、切り口をシャープにします。	サイドガイド搬送ベルト内にサイドガイドを設ける事で、ベルト内の蛇行を防ぎ、安定した切断長が得られます。


排出口仕様により特注も可能です。	仕様により外観は異なります。
