ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ1.2～

セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ2.6～

フレックスシャフト　チューブなし　コンパクト設計　SFタイプ

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト　標準品チューブ付リモコン（遠隔操作）用 CSタイプ

フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DSタイプ

軸受けにオイレスメタル（プッシュ）使用。

メリット
ボールべアリングタイプより部品点数が少なく、部品に高い精度が必要ないので比較的ローコストと言える。
ボールべアリングタイプに比べるとラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できる。とにかく丈夫である。低・中・高速回転の全てに対応できる。

デメリット
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DBタイプ

軸受けにボールベアリングを使用。

メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。

デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。

タイプ

トルク伝達タイプ

MASフレックス

MAS規格に基づいた、可動部、振動部、移動部での使用に適したフレキシブル電線保護管です。
※日本工作機械工業会規格
●構造
噛合わせ式の金属螺旋管に軟質塩化ビニール（防水）を被覆加工した電線保護管です。
●種類
ビニール被覆タイプはその使用箇所、用途において被覆材を変化させる事により、最大の目的を発揮出来る様、次の４種類があります。

タイプ

柔軟性タイプ

材質

鉄亜鉛メッキ帯鋼

Sノズル　（クーラントノズル）

インターロックフレキシブルチューブを使用した金属製クーラントノズル。
しなやかに屈曲し、樹脂製品に比べ耐久性に優れてます。

流体
水・油・エアー　等

サイズ
ノズル口径φ4～φ10

【 材質 】
フレキチューブ ：ＳＵＳ３０４
インナーチューブ：ＰＥ＋アルミ
ネジ継手 ：真鍮＋Niメッキ
先端ノズル ：真鍮＋Niメッキ

タイプ

形状保持タイプ、流体・エアー用チューブ

材質

SUS304

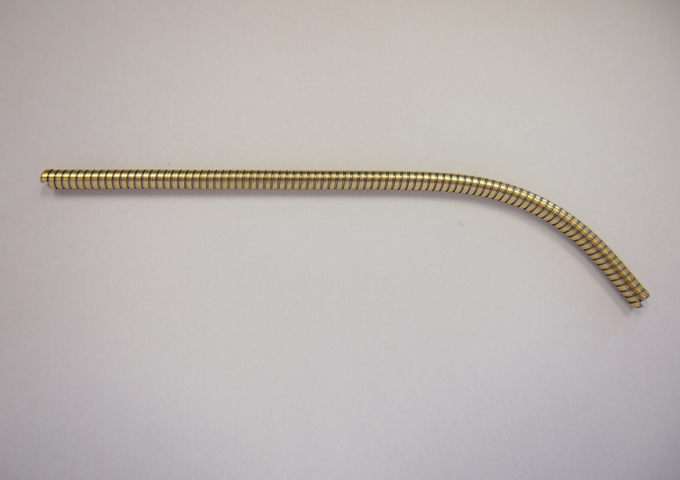

スタンドチューブ　ND5シリーズ (硬鋼線+真鍮）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＮＤ5シリーズについて
ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。　現在弊社のラインナップの中で一番多くの製品に使用いただいておりマイクロホンスタンド卓上型ＬＥＤスタンド車載型ＬＥＤスタンドなど安定した品質により信頼を頂いております

タイプ

形状保持タイプ

材質

硬鋼線+真鍮

サイズ

内径1.2mm～

スタンドチューブ　DFMシリーズ（硬鋼線+軟鋼線）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも 豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。

DFMシリーズについて
SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑えた形状保持型フレキシブルチューブです。各種メッキ、塗装、熱収縮チューブ被覆と合わせフレキシブルスタンド、フレキシブルアームにと用途も多彩です。

タイプ

形状保持タイプ

材質

丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線）

サイズ

内径2.5ｍｍ～

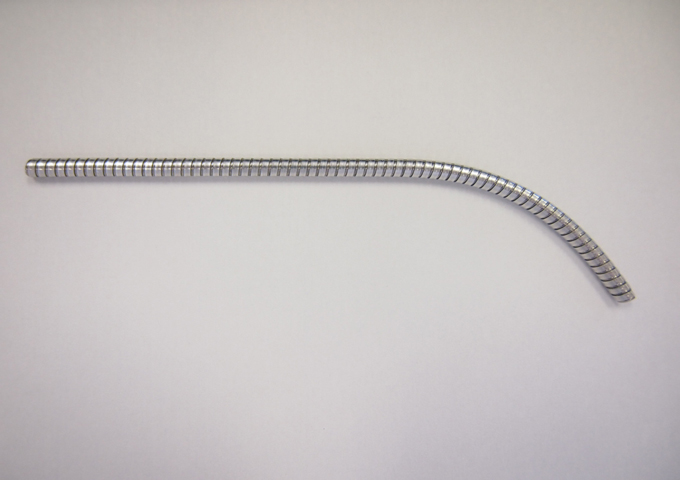

スタンドチューブ　DFAシリーズ（SUS304+アルミ）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＤＦＡシリーズ
DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます。

タイプ

形状保持タイプ

材質

丸線：SUS304　三角線：AL1050

サイズ

内径1.0mm～

セミインターチューブ　SABRタイプ

セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。
セミンターチューブの特性である　柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適です。長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径3.2ｍｍ～

STチューブ （フレキシブルシャフト用保護管）

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

タイプ

柔軟性タイプ、トルク伝達タイプ

IHPホース　（耐熱～700℃/SUS321）

気密性のある流体、気体用フレキです。ひとつ山形状で各山形状が均一です。
一般的に動作のある条件で耐久性が要求される 用途に最適です。 （ISO10380適合品です。）
材質がSUS321の場合、耐熱は700℃以下が目安です。
下記表の破壊圧力は常温での参考値です。

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

タイプ

流体・エアー用チューブ

材質

SUS321 ・ SUS316L

サイズ

内径6.1ｍｍ～

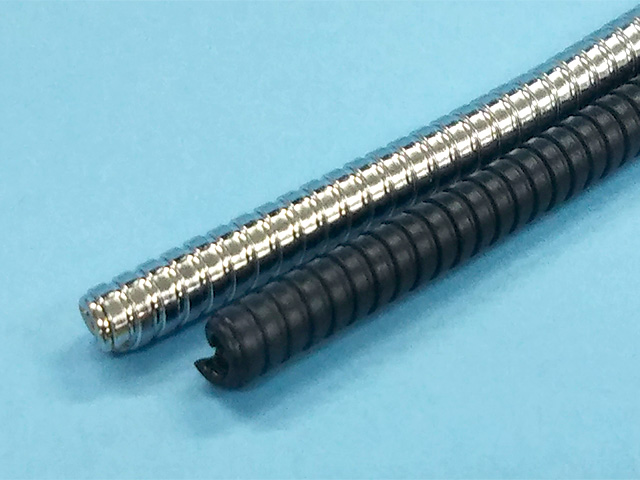

内面防水フレキシブルチューブ

ステンレスケーシングチューブの内側に樹脂チューブ（フッ素・ポリエチレン等）をコーティングし、さらにケーシングチューブの外側にも樹脂をコーティングした３層
構造のフレキシブルチューブです。内側のチューブはケーシングチューブの谷に食い込んでおり、ケーシングチューブの伸縮を押さえ、且つ防水効果もあり内部の結露防止などの効果もある。この３層構造によりケーシングチューブの伸縮が押さえられ、光ファイバーへのストレスを大幅に軽減できる。
チューブ内面のみのコーティングも可能です。

タイプ

追加加工

サイズ

ＫＳ－１．８Ｎ(他のサイズにつきましてはお問い合わせ下さい。）
