製品詳細
型式 : SN

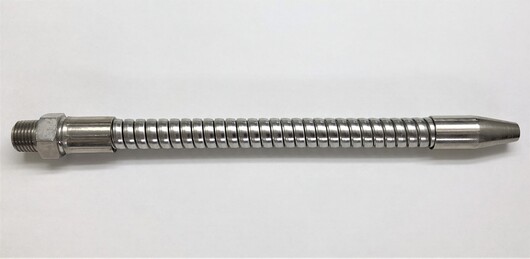

Sノズル （クーラントノズル）

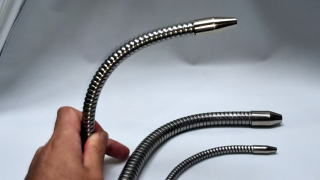

インターロックフレキシブルチューブを使用した金属製クーラントノズル。

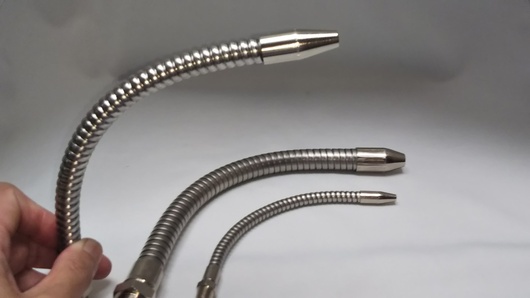

しなやかに屈曲し、樹脂製品に比べ耐久性に優れてます。
流体
水・油・エアー 等
サイズ
ノズル口径φ4～φ10

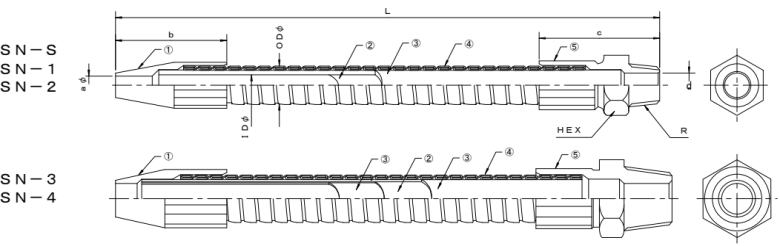

【 材質 】
フレキチューブ ：ＳＵＳ３０４
インナーチューブ：ＰＥ＋アルミ
ネジ継手 ：真鍮＋Niメッキ
先端ノズル ：真鍮＋Niメッキ
- 業界・用途
-
- 工作機械・ロボット
- 車・航空機・鉄道
- エネルギー・プラント・原子力発電所
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
注油管 クーラントノズル
- タイプ
- 形状保持タイプ、流体・エアー用チューブ
- 材質
- SUS304
- RoHS2
- 対応品

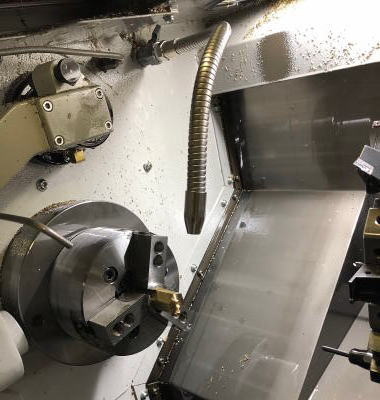

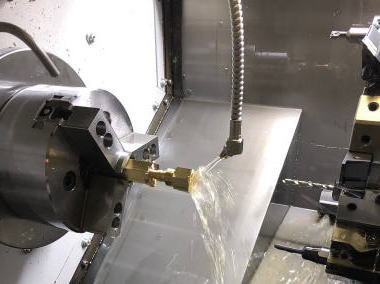

◇工作機械での使用例
 |
 |
◇標準仕様
| 製品 | No | 吐水口 | 取付ネジ | 全長ｍｍ |
| ＳＮ | Ｓ | φ４ | R1/8 | 100～500 |
| ＳＮ | 1 | φ６ | R1/4 | 100～800 |
| ＳＮ | 2 | φ６ | R3/8 | 100～800 |
| ＳＮ | 3 | φ８ | R3/8 | 300～900 |
| ＳＮ | 4 | φ10 | R1/2 | 300～900 |
◇性能
| 製品No | 使用温度※ | 曲げ半径※ | 曲げ強度 | 引張強度 |
| ＳＮ-S | -10～50℃ | 45mm | 300g(150mm) | 1500N |
| ＳＮ-1 | -10～50℃ | 65mm | 450g(200mm) | 2200N |
| ＳＮ-2 | -10～50℃ | 65mm | 450g(200mm) | 2200N |
| ＳＮ-3 | -10～50℃ | 80mm | 700g(300mm) | 3300N |
| ＳＮ-4 | -10～50℃ | 80mm | 700g(300mm) | 3300N |
*データは参考値であり保証値ではありません
*１ 流体によって使用温度内でも使用不可のものがあります。
*２ 繰り返しの連続曲げには適していません
*３ ネジ側を水平に固定し、ノズル先端に重量をかけて
5mm以上垂れ下る重量のこと（ ）内はフレキ部長さ

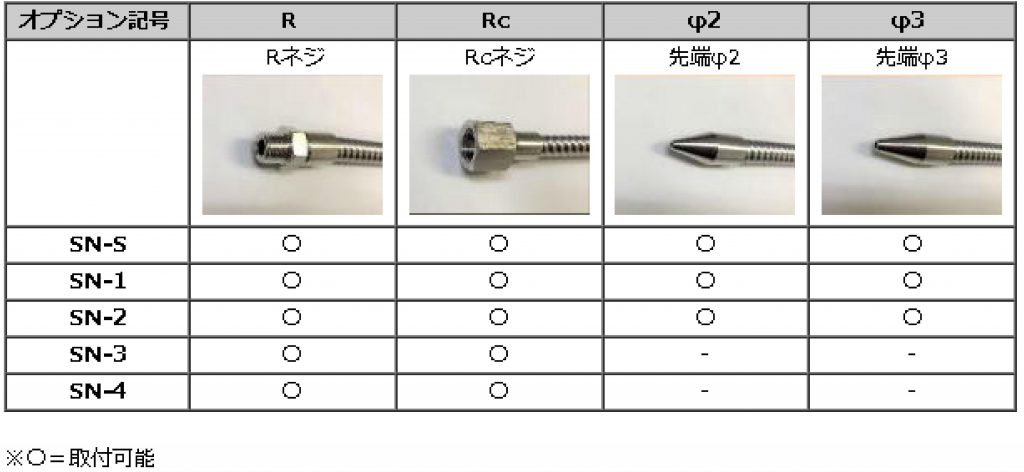

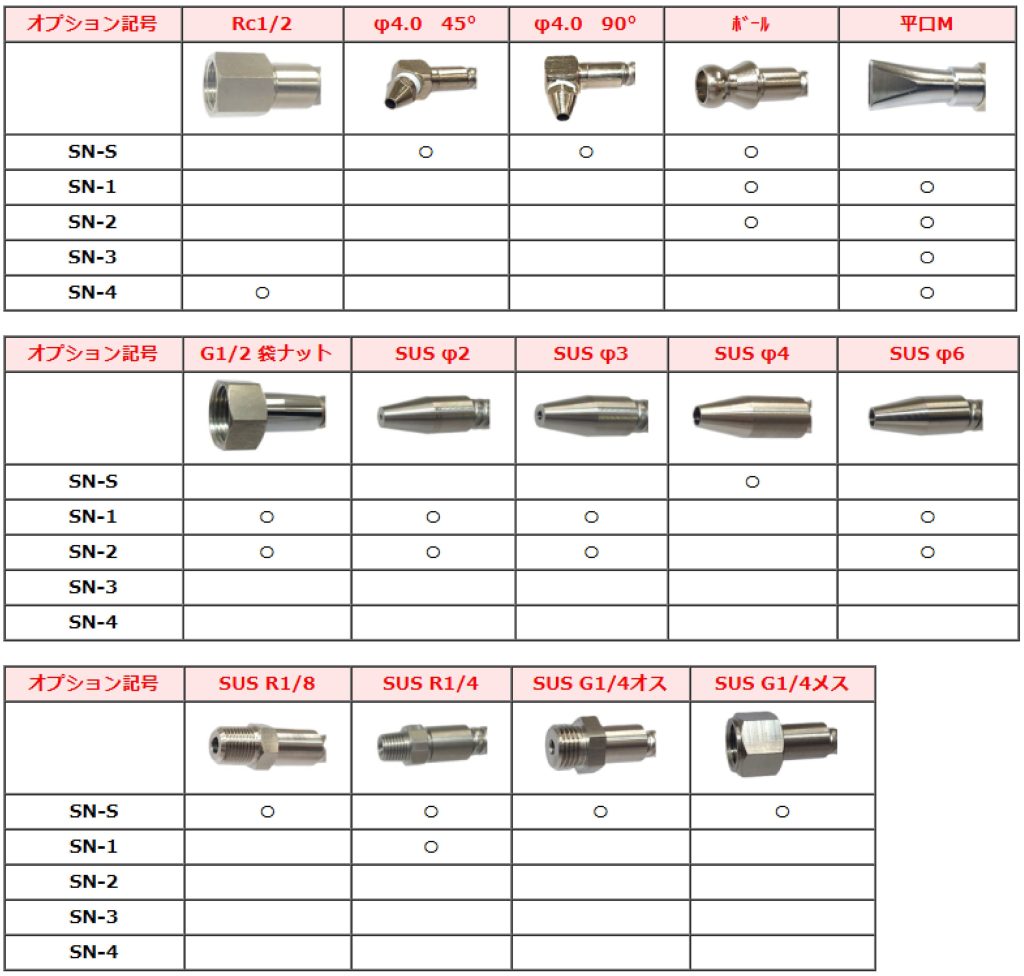

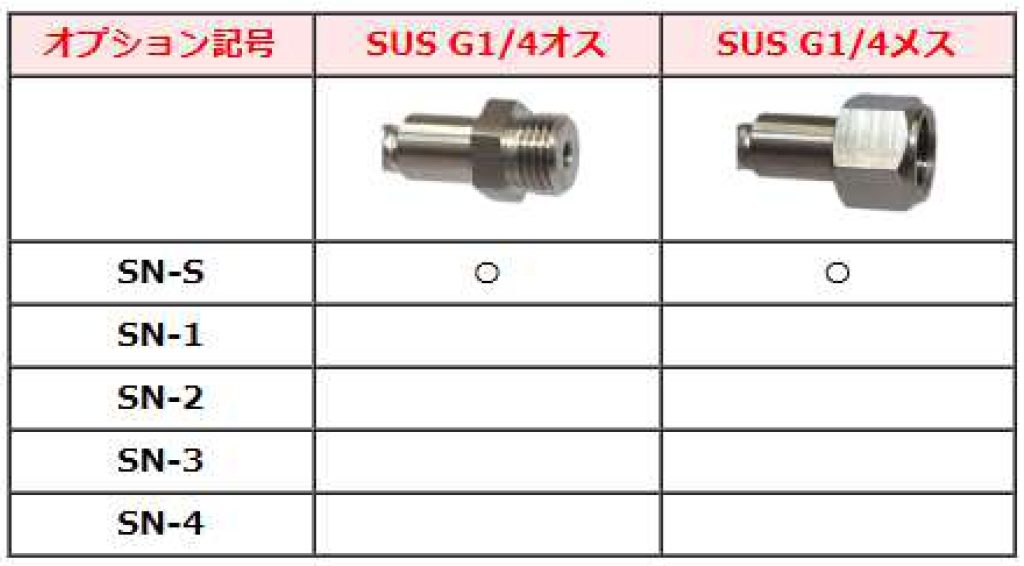

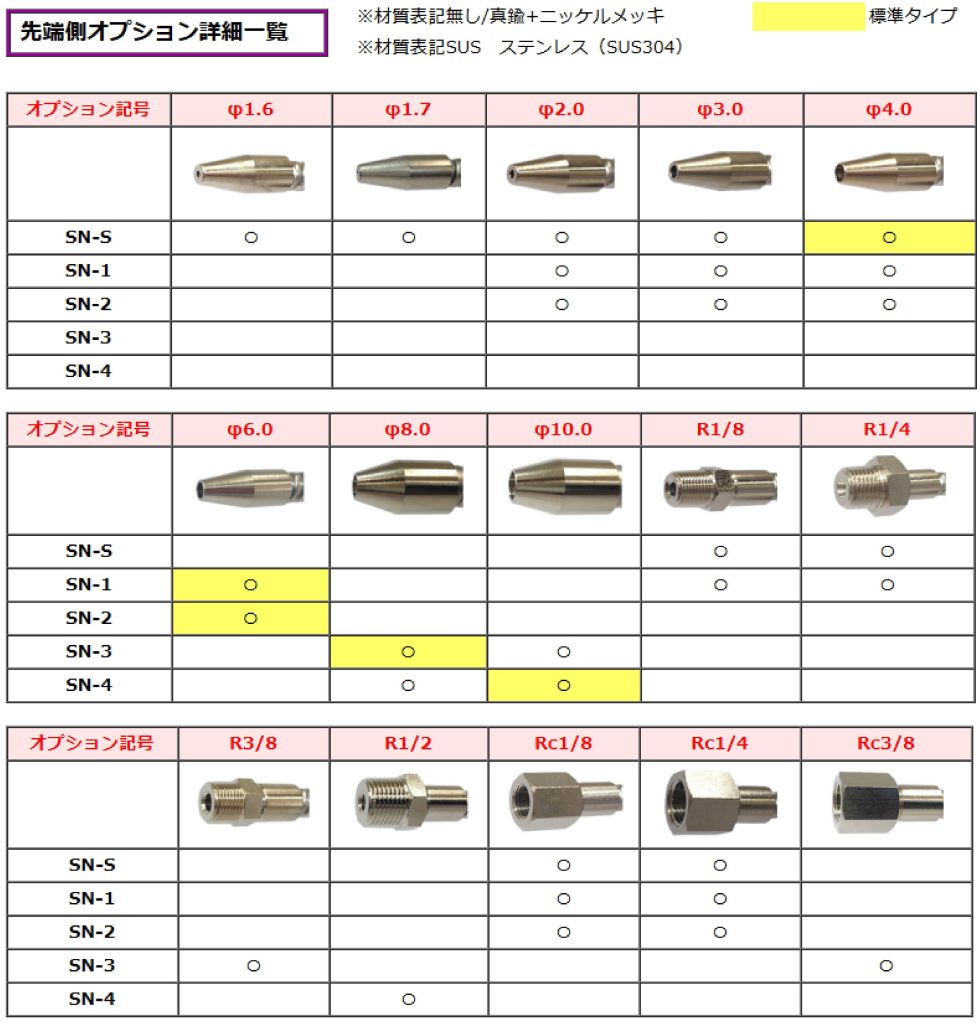

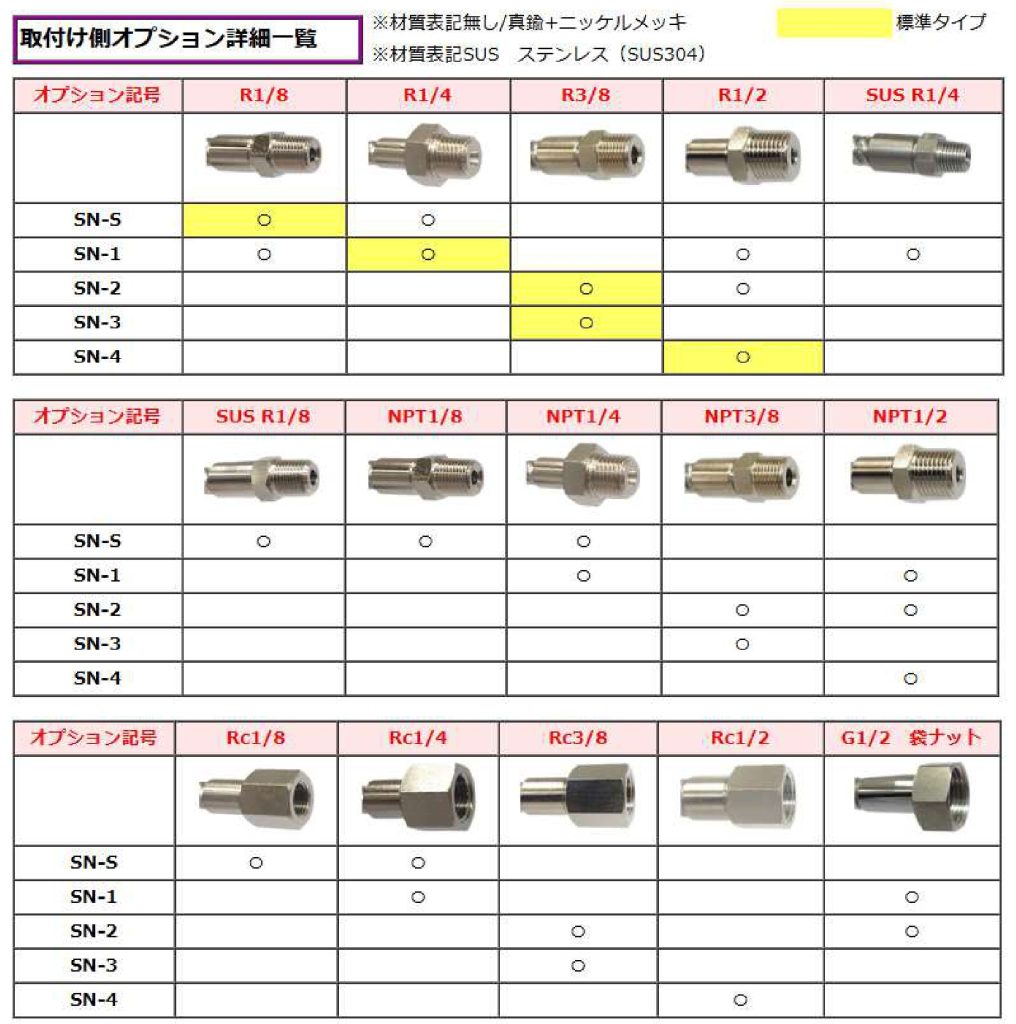

◇オプション ※標準仕様以外の場合はこちらのオプションからお選び下さい。

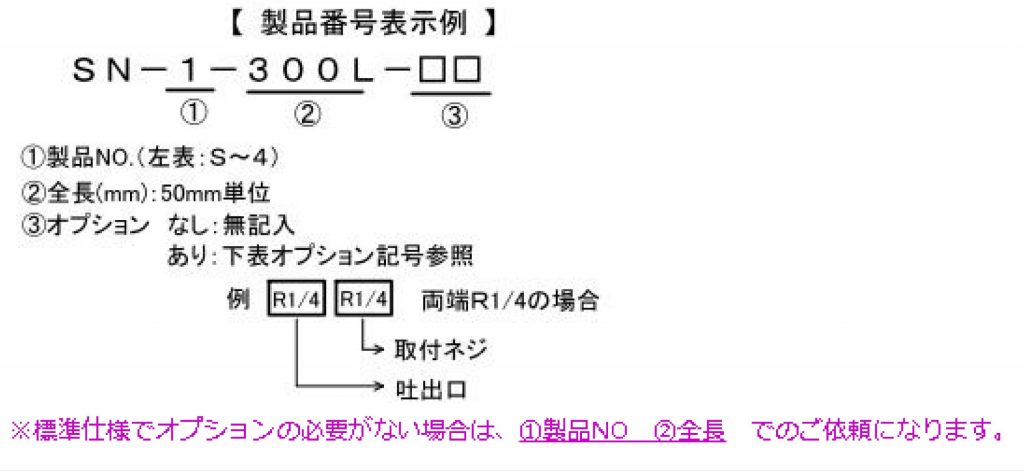

◇御依頼方法
