製品詳細
型式 : SN
ヘッド交換式 Sノズル （クーラントノズル）
F1450
曲げた形状を保持し、液体、エアーを任意の位置に吐出、噴出する為のノズルです。
位置を簡単に変える事が出来、形状を保持します。
先端ノズル交換式で先端口径を交換できます。先端パッキン止めの為、シールテープ不要です。
金属螺旋菅を使用し、インナーにアルミ+PEパイプを採用。
内面がフラットで、流体の流れもスムーズで液だまりを起こしません。
保持力も強固です。樹脂の組み立て式ノズルの様に特定箇所の保持力が急に
弱くなる事が無く、耐久性にも優れます。
- 業界・用途
-
- 工作機械・ロボット
- 車・航空機・鉄道
- エネルギー・プラント・原子力発電所
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
NC旋盤やマシニングセンタ等の工作機械のクーラントノズルとして。
水、溶液等の液体、注油、エアー等。生産ラインにおける吹付ノズルとして。
- タイプ
- 形状保持タイプ、流体・エアー用チューブ
- 材質
- SUS304
- RoHS2
◆性能
| 製品 | 使用温度※ | 曲げ半径※ | 曲げ強度 | 引張強度 |
|---|---|---|---|---|
| SN-S | -10～50℃ | 45mm | 300ｇ（150mm） | 1500N |
| SN-1 | -10～50℃ | 65mm | 450ｇ（200mm） | 2200N |
| SN-2 | -10～50℃ | 65mm | 450ｇ（200mm） | 2200N |
※ データは参考値であり保証値ではありません。
※1. 流体によって使用温度内でも使用不可のものがあります。
※2. 繰り返しの連続曲げには適していません。
※3. ネジ側を水平に固定し、ノズル先端に重量をかけて5mm以上垂れ下がる重量のこと（）内はフレキ部長さ。
◆標準仕様

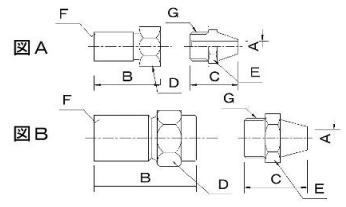

◆先端交換Sノズル部寸法
| オプション型式 | A | B | C | D | E | F:適用フレキ | G | 図 |
|---|---|---|---|---|---|---|---|---|
| HCS16 | φ1.6 | 22 | 16 | 12 | 10 | SN-S | M10×1 | 図A |
| HCS20 | φ2.0 | 22 | 16 | 12 | 10 | SN-S | M10×1 | 図A |
| HCS30 | φ3.0 | 22 | 16 | 12 | 10 | SN-S | M10×1 | 図A |
| HCS40 | φ4.0 | 22 | 16 | 12 | 10 | SN-S | M10×1 | 図A |
| HC120 | φ2.0 | 34 | 21 | 17 | 15 | SN-1/SN-2 | M14×1 | 図B |
| HC130 | φ3.0 | 34 | 21 | 17 | 15 | SN-1/SN-2 | M14×1 | 図B |
| HC140 | φ4.0 | 34 | 21 | 17 | 15 | SN-1/SN-2 | M14×1 | 図B |
| HC160 | φ6.0 | 34 | 21 | 17 | 15 | SN-1/SN-2 | M14×1 | 図B |
