製品一覧

フリーカット・チューブ（T型）

● 単山（1山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。1/2Bと3/4Bの取り付けサイズがあり、長さは10m巻きで、現場での寸法あわせが容易で低コストです。
● 別売の袋ナット、パッキン、Ｐニップルと合わせてお求め下さい。

チューブ本体：SUS304

業界・用途	半導体・計測機器 工作機械・ロボット 建設・土木 情報・通信 車・航空機・鉄道 住宅 エネルギー・プラント・原子力発電所
タイプ	形状保持タイプ、流体・エアー用チューブ
材質	SUS304

フレキシブル・チューブ（H型）

● 単山（１山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。Ｔ型に比べ内径基準管のため、外径も太く柔軟性に優れます。
● 1/2Bと3/4Bと1Bの3サイズの取り付けサイズがあり、長さは150mmから500mmまでは50mm刻み、500mmから1000mmまでは100mm刻みのサイズがあります。
● 両端にナット、パッキン（ノンアスベスト）付です。


チューブ本体：SUS316L
ナット（両端）：Bs（Crメッキ付）
パッキン：V6500（2枚）

業界・用途	半導体・計測機器 工作機械・ロボット 建設・土木 情報・通信 住宅 エネルギー・プラント・原子力発電所
タイプ	形状保持タイプ、流体・エアー用チューブ
材質	SUS316L

フレキシブル・チューブ（T型）

● 単山（１山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。
● 1/2Bと3/4Bの取り付けサイズがあり、長さは150mmから500mmまでは50mm刻み、500mmから1000mmまでは100mm刻みのサイズがあります。
● 両端にナット、パッキン（EPDM）付です。


チューブ本体：SUS304
ナット（両端）：Bs（Crメッキ付）
パッキン：EPDM（2枚）

業界・用途	半導体・計測機器 工作機械・ロボット 建設・土木 車・航空機・鉄道 住宅 エネルギー・プラント・原子力発電所
タイプ	形状保持タイプ、流体・エアー用チューブ
材質	SUS304

オールステンレス-Sノズル

●低温高温に対応します。
●耐薬品性に優れます。
●廃棄の際、分別が不要です。

受注制作品

業界・用途	半導体・計測機器 工作機械・ロボット 建設・土木 車・航空機・鉄道 住宅 エネルギー・プラント・原子力発電所
タイプ	形状保持タイプ、流体・エアー用チューブ
材質	SUS304

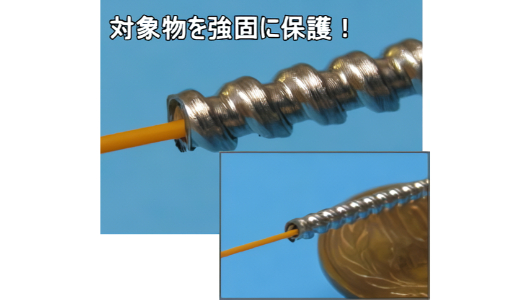

極細フレキシブル保護チューブ　ケーシングチューブ　

世界最小径　フレキシブルチューブ

・世界最小の強固な保護構造（螺旋菅）のKS-1.2N（内径1.2mm）を初め、内径1.5mm、内径1.8mm等をラインナップ。
・柔軟性に優れながら、対象物を強固に保護。側圧強度、引っ張り強度に優れ、伸びも無く、一定の曲げ半径以上に曲がりません。
・特に内径1.8Nは生産量も多く極細の3サイズの中では経済性に優れております。
・当社のKS-1.8N＆KSP-1.8N等は、信頼性が最重要視される電力、鉄道、プラント、工場、通信等の各分野で豊富な採用実績を持つ強化型光ファイバーケーブルの保護チューブとして長年に渡り、標準採用されております。

業界・用途	半導体・計測機器 アミユーズメント エネルギー・プラント・原子力発電所 内視鏡・カテーテル レーザー加工機 センサ・光ファイバー保護
タイプ	柔軟性タイプ
材質	SUS304

ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

業界・用途	半導体・計測機器 工作機械・ロボット 情報・通信 医療 車・航空機・鉄道 エネルギー・プラント・原子力発電所 レーザー加工機 センサ・光ファイバー保護 光学機器・照明・ライトガイド 工業用内視鏡
タイプ	柔軟性タイプ
材質	SUS304
サイズ	内径φ1.2～

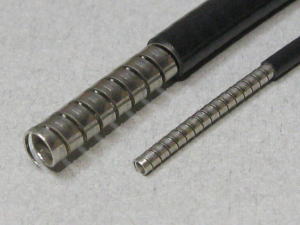

セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

業界・用途	半導体・計測機器 工作機械・ロボット 建設・土木 情報・通信 車・航空機・鉄道 アミユーズメント エネルギー・プラント・原子力発電所 レーザー加工機 センサ・光ファイバー保護 光学機器・照明・ライトガイド 工業用内視鏡
タイプ	柔軟性タイプ
材質	SUS304
サイズ	内径φ2.6～

セミケーシングチューブ

ケーシングチューブの構造を、図のように内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすくなっております。

業界・用途	工作機械・ロボット レーザー加工機 センサ・光ファイバー保護
タイプ	柔軟性タイプ
材質	SUS304
サイズ	内径7.9ｍｍ～

レーザーファイバーケーシング

防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。
ケーシング+PVCより硬く、曲げ半径も大きくなります。
レーザーファイバーの保護に最適です。
KSV-5Nの黄色・緑色は常時在庫品です。

業界・用途	レーザー加工機 センサ・光ファイバー保護
タイプ	柔軟性タイプ
材質	SUS304
サイズ	内径1.5mm～

e-flex(イーフレックス）

標準在庫品。ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用。柔軟性・耐薬品性・耐候性に優れ、ハロゲン化合物や鉛等を含まない為、脱塩ビを検討されている方はもちろん、RoHS指令やグリーン調達対策にも対応する事ができます。

業界・用途	半導体・計測機器 工作機械・ロボット 情報・通信 センサ・光ファイバー保護
タイプ	柔軟性タイプ
材質	SUS304
サイズ	内径1.2mm～
