フレキシブルシャフト 標準品チューブ付リモコン（遠隔操作）用 CSタイプ
フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています
軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。
メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。
デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
- 業界・用途
-
- 工作機械・ロボット
- 建設・土木
- 車・航空機・鉄道
- アミユーズメント
- エネルギー・プラント・原子力発電所
- 光学機器・照明・ライトガイド
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
- タイプ
- トルク伝達タイプ

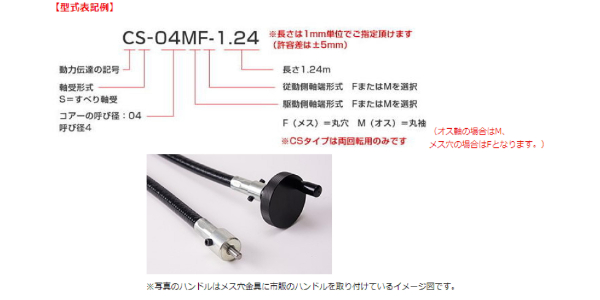

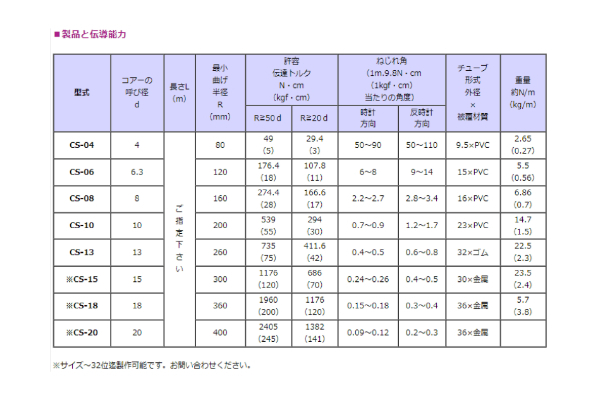

型式

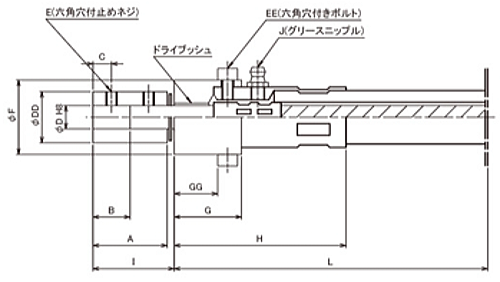

◇端末寸法表
| 型式 | 寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | C | DD | E | EE | F | G | GG | H | I | J | キー溝 | |
| CS-04F | 4 | 16 | 8 | 4 | 12 | M3 | M3 | 16 | 17 | 10 | 38 | 18 | – | – |
| CS-06F | 6 | 20 | 10 | 5 | 15 | M4 | M4 | 22 | 21 | 12 | 51 | 22 | – | – |
| CS-08F | 8 | 28 | 14 | 7 | 20 | M5 | M5 | 28 | 26 | 15 | 62 | 31 | – | – |
| CS-10F | 10 | 32 | 16 | 8 | 22 | M5 | M5 | 32 | 29 | 18 | 74 | 35 | M6 | – |
| CS-13F | 12 | 40 | 20 | 10 | 25 | M6 | M5 | 35 | 36 | 24 | 94 | 43 | M6 | – |
※サイズ～32位迄製作可能です。お問い合わせください。

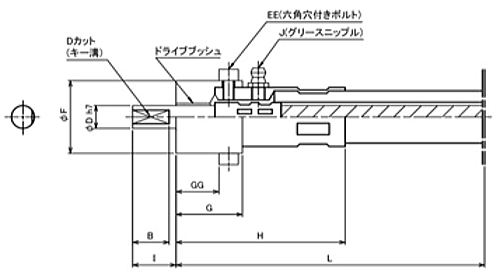

| 型式 | 寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | C | DD | E | EE | F | G | GG | H | I | J | キー溝 | |
| CS-04M | 4 | – | 8 | – | – | – | M3 | 16 | 17 | 10 | 38 | 10 | – | – |
| CS-06M | 6 | – | 10 | – | – | – | M4 | 22 | 21 | 12 | 51 | 12 | – | – |
| CS-08M | 8 | – | 14 | – | – | – | M5 | 28 | 26 | 15 | 62 | 17 | – | – |
| CS-10M | 10 | – | 16 | – | – | – | M5 | 32 | 29 | 18 | 74 | 19 | M6 | – |
| CS-13M | 12 | – | 20 | – | – | – | M5 | 35 | 36 | 24 | 94 | 23 | M6 | – |
| ※CS-15M | 15 | – | 25 | – | – | – | M6 | 35 | 44 | 31 | 100 | 29 | PT1/8 | 巾5×深3 |
| ※CS-18M | 18 | – | 30 | – | – | – | M6 | 42 | 46 | 32 | 103 | 34 | PT1/8 | 巾6×深3.5 |
※印は受注生産品です。
※サイズ～32位迄製作可能です。お問い合わせください。
