フレキシブルシャフト 標準品チューブ付き DBタイプ
軸受けにボールベアリングを使用。
メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。
デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。
- 業界・用途
-
- 工作機械・ロボット
- 建設・土木
- 車・航空機・鉄道
- アミユーズメント
- エネルギー・プラント・原子力発電所
- 光学機器・照明・ライトガイド
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
- タイプ
- トルク伝達タイプ

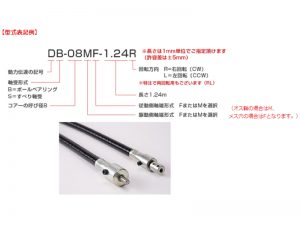

型式

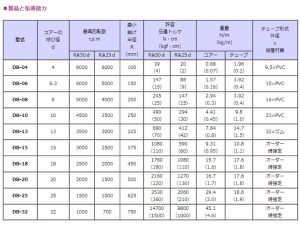

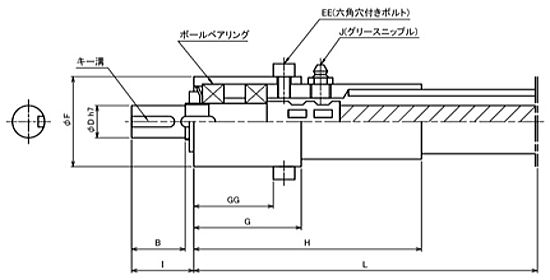

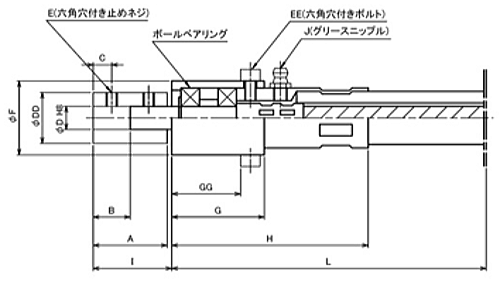

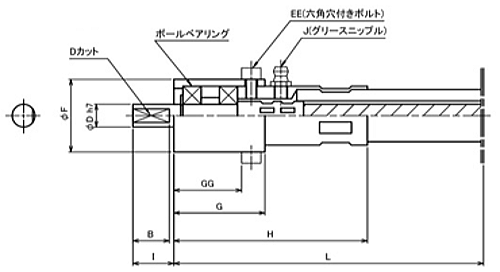

◇端末寸法表
※サイズ～32位迄製作可能です。お問い合わせください。
| 型式 | 寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | C | DD | E | EE | F | G | GG | H | I | J | キー溝 | |
| DB-04F | 4 | 16 | 8 | 4 | 12 | M3 | M3 | 16 | 22 | 15 | 43 | 18 | – | – |
| DB-06F | 6 | 20 | 10 | 5 | 15 | M4 | M4 | 22 | 30 | 21 | 60 | 22 | – | – |
| DB-08F | 8 | 28 | 14 | 7 | 20 | M5 | M5 | 28 | 36 | 25 | 72 | 30 | – | – |
| DB-10F | 10 | 32 | 16 | 8 | 22 | M5 | M5 | 32 | 40 | 29 | 85 | 34 | M6 | – |
| DB-13F | 12 | 40 | 20 | 10 | 25 | M6 | M5 | 35 | 42 | 30 | 100 | 42 | M6 | – |
| 型式 | 寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | C | DD | E | EE | F | G | GG | H | I | J | キー溝 | |
| DB-04M | 4 | – | 8 | – | – | – | M3 | 16 | 22 | 15 | 43 | 10 | – | – |
| DB-06M | 6 | – | 10 | – | – | – | M4 | 22 | 30 | 21 | 60 | 12 | – | – |
| DB-08M | 8 | – | 14 | – | – | – | M5 | 28 | 36 | 25 | 72 | 16 | – | – |
| DB-10M | 10 | – | 16 | – | – | – | M5 | 32 | 40 | 29 | 85 | 18 | M6 | – |
| DB-13M | 13 | – | 20 | – | – | – | M5 | 35 | 42 | 30 | 100 | 22 | M6 | – |
| 型式 | 寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | C | DD | E | EE | F | G | GG | H | I | J | キー溝 | |
| ※DB-15M | 15 | – | 25 | – | – | – | M6 | 42 | 50 | 37 | 106 | 29 | PT1/8 | 巾5×深3 |
| ※DB-18M | 18 | – | 30 | – | – | – | M6 | 50 | 58 | 44 | 115 | 34 | PT1/8 | 巾6×深3.5 |
| ※DB-20M | 18 | – | 30 | – | – | – | M6 | 50 | 58 | 44 | 115 | 34 | PT1/8 | 巾6×深3.5 |
| ※DB-25M | 22 | – | 35 | – | – | – | M6 | 54 | 61 | 46 | 123 | 39 | PT1/8 | 巾6×深3.5 |
| ※DB-32M | 28 | – | 40 | – | – | – | M8 | 70 | 78 | 59 | 173 | 45 | PT1/8 | 巾8×深4 |
