製品詳細
型式 : KS-1.2N〜KS-54N

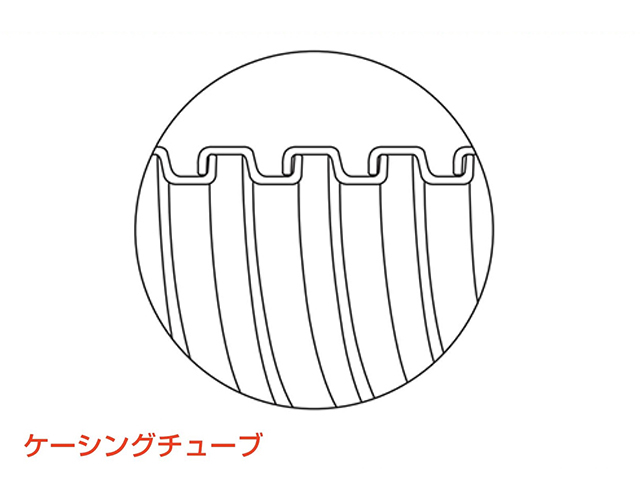

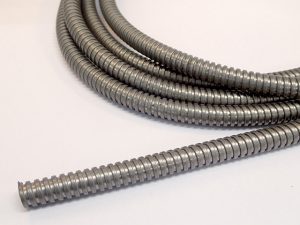

ケーシングチューブ

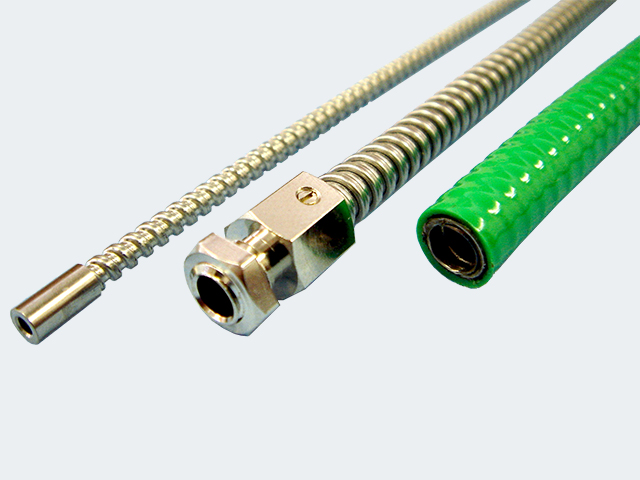

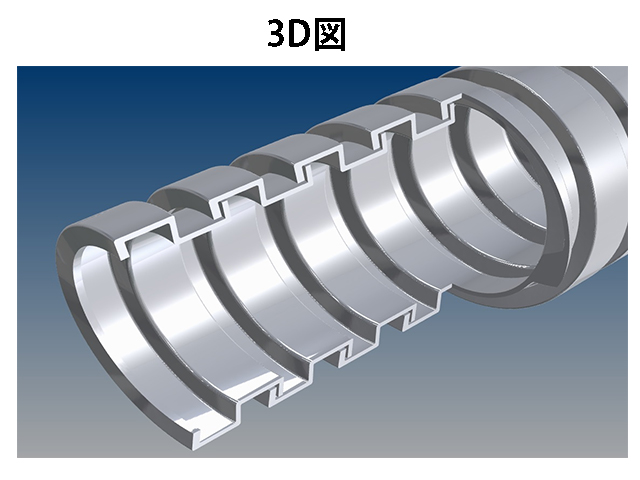

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。
- 業界・用途
-
- 半導体・計測機器
- 工作機械・ロボット
- 情報・通信
- 医療
- 車・航空機・鉄道
- エネルギー・プラント・原子力発電所
- レーザー加工機
- センサ・光ファイバー保護
- 光学機器・照明・ライトガイド
- 工業用内視鏡
◎測定器
◎光ファイバー・センサーコード保護
◎各種通信機器
◎医療機器
◎業務用ゲームマシーン
◎ロボット
◎照明器具
◎ファイバースコープ
◎ライトガイド
- タイプ
- 柔軟性タイプ ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。
- 材質
- SUS304
- サイズ(mm)
- 内径φ1.2～
- RoHS2
- 対応品
- 被覆材質
- 標準品のＰＶＣ被覆の他にステンレスブレード（Ｂ）、ポリエチレン(PE)、フッ素樹脂(FEP.ETFE.PFA)シリコンゴム(Si)等被覆可能です。（受注製作品）
- 色
- ＰＶＣの色は黒が標準色で、他に赤、橙、黄、緑、黄緑、青、白、灰、ピンク、透明など作成可能です。（受注製作品）
- 受注製作品
- 規格表外の寸法も製作致します。詳しくはお問い合わせ下さい。

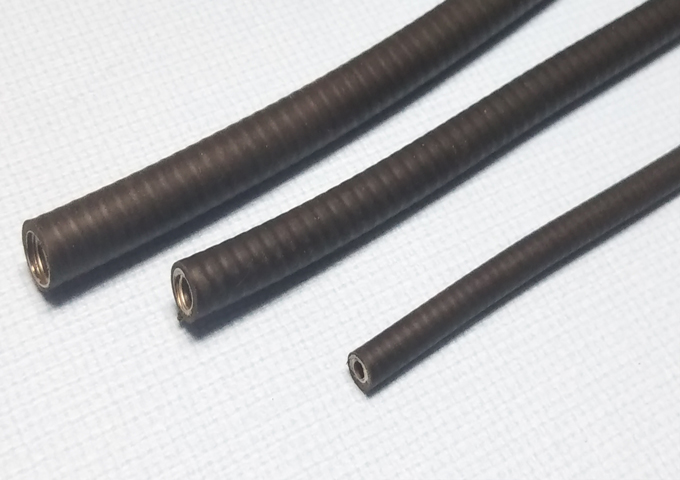

PVC被覆種類
ケーシングチューブのPVCの掛け方には4種類あります。
□内に型式サイズを入れて下さい。

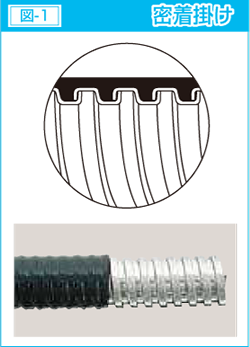

| 密着掛け | KSP-□N | 標準品。チューブの谷にもPVCが入り表面平。 | 図 – 1 |
|---|---|---|---|

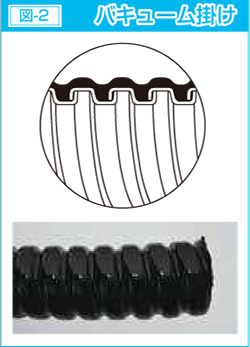

| バキューム掛け | KSP-□N-B | 真空引きしながら被覆する。表面凹凸あり。 | 図 – 2 |

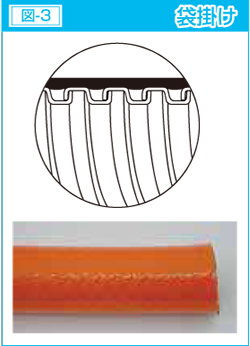

| 袋掛け | KSP-□N-F | チューブの表面だけに被覆し、谷にはPVC入らず表面平。 | 図 – 3 |
| 熱収縮チューブ掛け | KSP-□N-■ | お問い合わせ下さい。 |
 |
 |
 |
□定尺について
定尺は基本的に2～3本の端尺を合わせ束巻きしています。
例：（75ｍ・25ｍ 計100ｍ分）（45ｍ・55ｍ 計100ｍ分）等
定尺1本連続物（つなぎ目無し又は銀ロウ・ハンダでチューブ接続する）で必要な時はお問合せ下さい。
※被覆タイプは途中をハンダ付けにより定尺1本連続物になっております。
規格表
| スタンダードタイプ | PVC被覆タイプ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 内径 ±0.2 |
外径 ±0.2 |
曲げ半径 ±5 |
定尺 |
切売 | 型式 | 標準品外径 ±0.2 |
定尺 |
切売 |
| mm | mm | mm | m | mm | m | ||||
| KS-1.2N | 1.2 | 2.3±0.1 | 23 | 100 | ○ | KSP-1.2N | 3.0 | 100 | ○ |
| KS-1.5N | 1.5±0.1 | 2.6±0.1 | 23 | 100 | ○ | KSP-1.5N | 3.4 | 100 | ○ |
| KS-1.8N | 1.8 | 2.9 | 23 | 100 | ○ | KSP-1.8N | 3.7 | 100 | ○ |
| KS-2.2N | 2.2 | 3.4 | 20 | 100 | ○ | KSP-2.2N | 4.4 | 100 | ○ |
| KS-2.6N | 2.6 | 3.8 | 20 | 100 | ○ | KSP-2.6N | 4.8 | 100 | ○ |
| KS-3N | 3.0 | 4.6 | 18 | 100 | ○ | KSP-3N | 6.1 | 100 | ○ |
| KS-3.2N | 3.2 | 4.8 | 18 | 100 | ○ | KSP-3.2N | 6.3 | 100 | ○ |
| KS-3.5N | 3.5 | 5.0 | 19 | 100 | ○ | KSP-3.5N | 6.1 | 100 | ○ |
| KS-4N | 4.0 | 5.6 | 19 | 100 | ○ | KSP-4N | 7.0 | 100 | ○ |
| KS-5N | 5.0 | 7.0 | 24 | 100 | ○ | KSP-5N | 8.5 | 100 | ○ |
| KS-5.5N | 5.5 | 7.4 | 21 | 100 | ▲ | KSP-5.5N | 8.7 | 100 | ▲ |
| KS-6N | 6.0 | 8.0 | 25 | 100 | ○ | KSP-6N | 9.2 | 100 | ○ |
| KS-7N | 7.0 | 9.0 | 27 | 100 | ○ | KSP-7N | 10.0 | 100 | ○ |
| KS-8N | 8.0 | 10.0 | 30 | 100 | ○ | KSP-8N | 11.4 | 100 | ○ |
| KS-9N | 9.5 | 12.3 | 31 | 50 | ○ | KSP-9N | 14.2±0.3 | 50 | ○ |
| KS-10N | 10.0 | 12.7 | 32±8 | 50 | ○ | KSP-10N | 14.7±0.3 | 50 | ○ |
| KS-11N | 11.0 | 13.7 | 33±8 | 50 | ○ | KSP-11N | 15.9±0.3 | 50 | ○ |
| KS-12N | 12.0 | 14.8 | 33±8 | 50 | ○ | KSP-12N | 16.1±0.3 | 50 | ○ |
| KS-13N | 13.0 | 15.8 | 31±8 | 50 | ○ | KSP-13N | 17.7±0.3 | 50 | ○ |
| KS-13.5N | 13.5 | 16.4±0.3 | 35 | 50 | ▲ | KSP-13.5N | 18.4±0.3 | 50 | ▲ |
| KS-14N | 14.0±0.3 | 16.7±0.3 | 36±8 | 50 | ○ | KSP-14N | 18.7±0.3 | 50 | ○ |
| KS-15N | 15.8±0.3 | 18.9±0.3 | 36±10 | 50 | ○ | KSP-15N | 21.0±0.3 | 50 | ○ |
| KS-17N | 17.0±0.3 | 20.3±0.3 | 40±10 | 50 | ▲ | KSP-17N | 21.8±0.3 | 50 | ▲ |
| KS-19N | 19.1±0.3 | 22.5±0.3 | 50±10 | 50 | ○ | KSP-19N | 24.5±0.3 | 50 | ○ |
| KS-22N | 20.8±0.3 | 24.8±0.5 | 70±15 | 50 | ▲ | KSP-22N | 26.3±0.5 | 50 | ▲ |
| KS-24N | 24.0±0.3 | 28±0.3 | 60±10 | 50 | ▲ | KSP-24N | 29.6±0.3 | 50 | ▲ |
| KS-25N | 25.4±0.3 | 29.2±0.5 | 80±15 | 50 | ○ | KSP-25N | 32.0±0.5 | 50 | ○ |
| KS-28N | 26.4±0.5 | 30.9±0.5 | 80±15 | 50 | ▲ | KSP-28N | 33.0±0.5 | 50 | ▲ |
| KS-31N | 31.8±0.5 | 36.0±0.5 | 90±15 | 30 | ○ | KSP-31N | 39.5±0.5 | 30 | ○ |
| KS-33N | 33.0±0.3 | 37.3±0.3 | 95±20 | 30 | ▲ | KSP-33N | 39.1±0.3 | 30 | ▲ |
| KS-36N | 35.0±0.5 | 39.5±0.5 | 100±15 | 30 | ▲ | KSP-36N | 41.8±0.5 | 30 | ▲ |
| KS-39N | 38.1±0.8 | 42.1±0.8 | 110±20 | 30 | ▲ | KSP-39N | 46.0±0.8 | 30 | ▲ |
| KS-42N | 40.0±0.8 | 44.0±0.8 | 110±20 | 30 | ▲ | KSP-42N | 48.0±0.8 | 30 | ▲ |
| KS-51N | 50.8±0.8 | 56.8±0.8 | 125±30 | 20 | ▲ | KSP-51N | 58.8±1.0 | 20 | ▲ |
| KS-54N | 51.3±0.8 | 55.3±0.8 | 125±30 | 20 | ▲ | KSP-54N | 59.3±1.0 | 20 | ▲ |
KS-63N～104N受注生産品
※カタログ中切売項目 ○：在庫品・切売可 △：お問い合わせ下さい

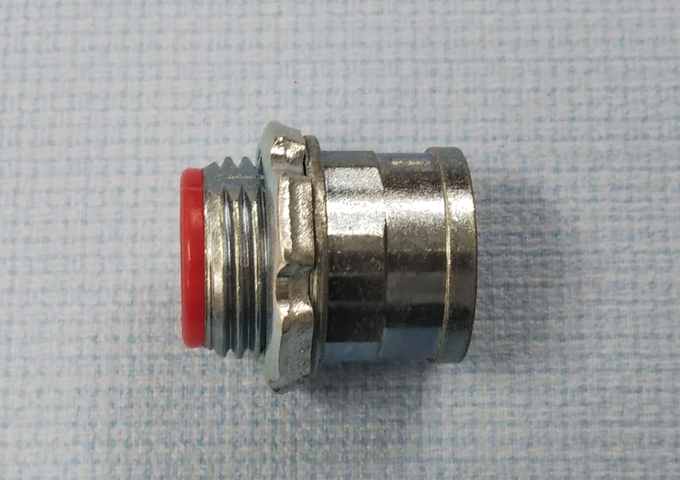

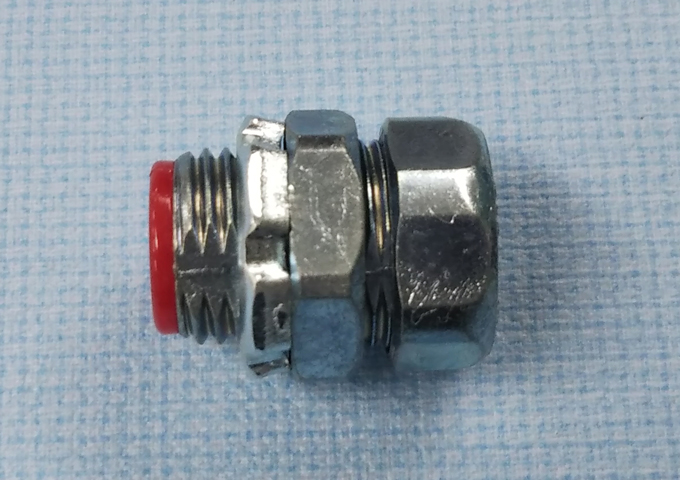

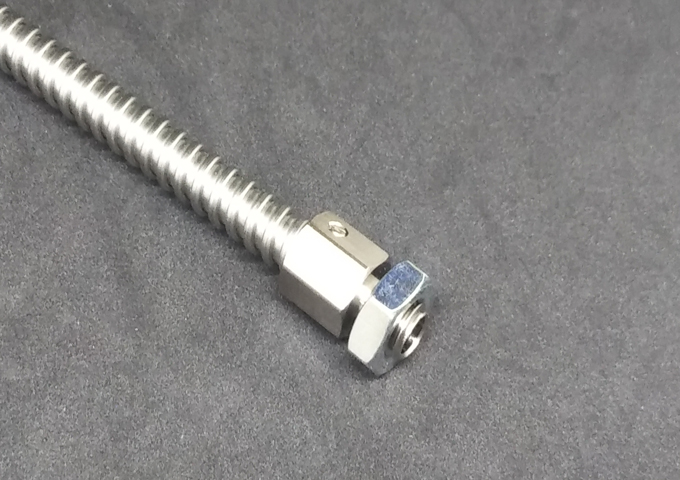

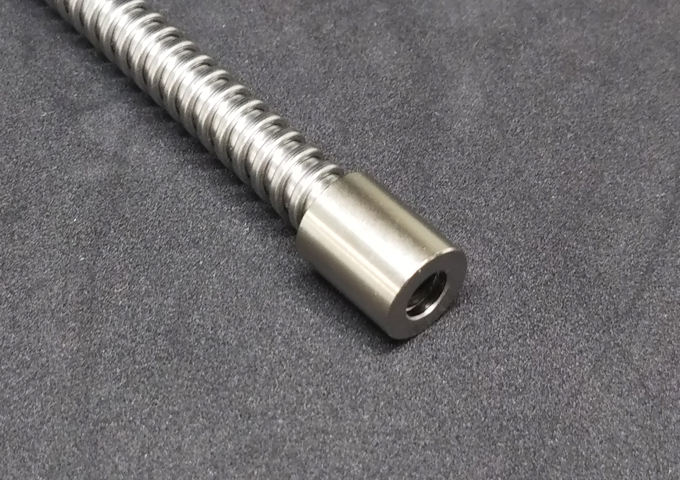

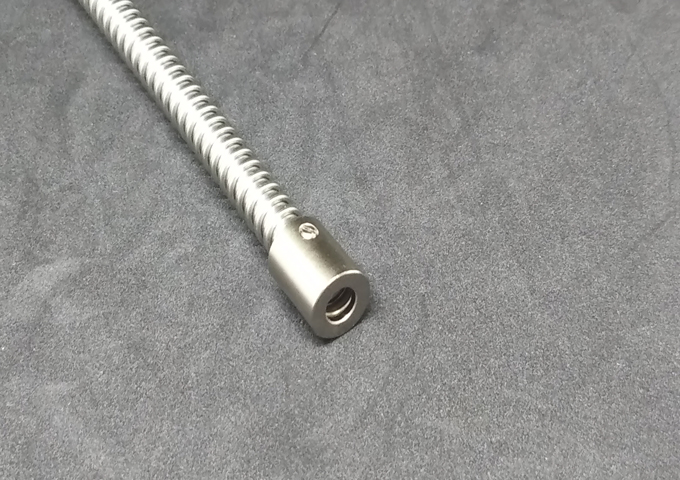

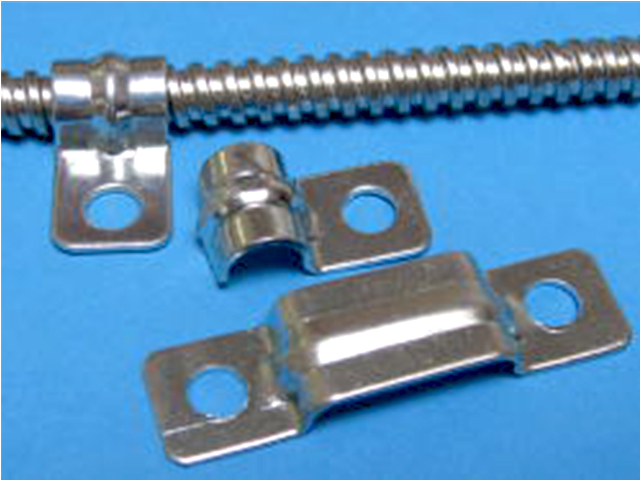

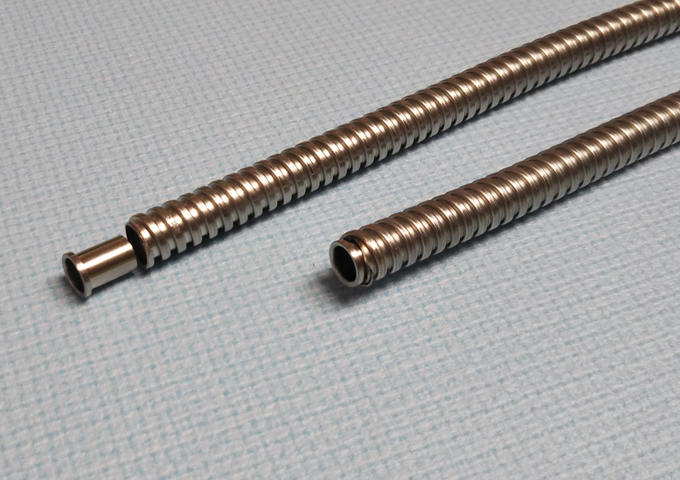

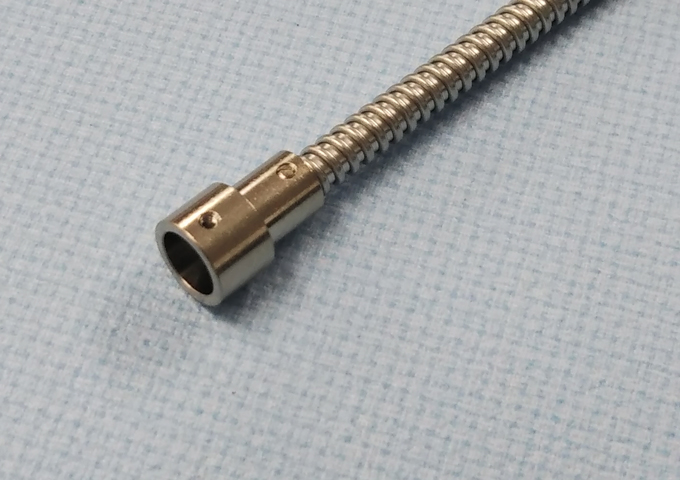

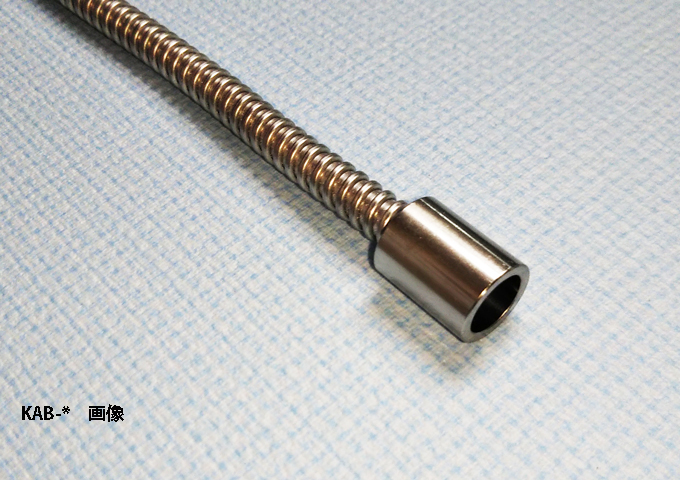

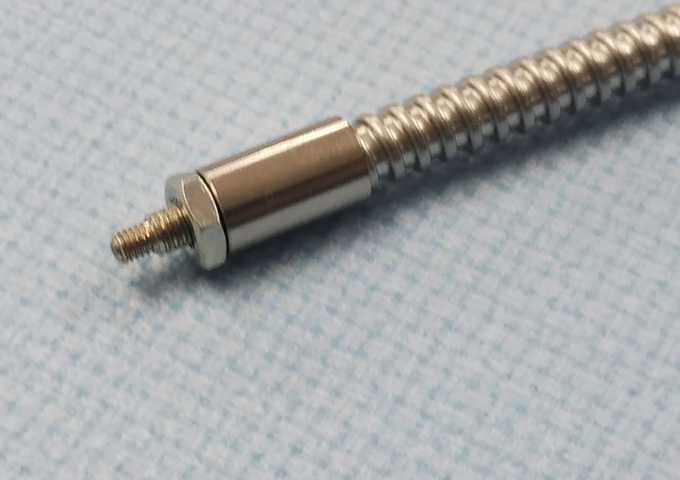

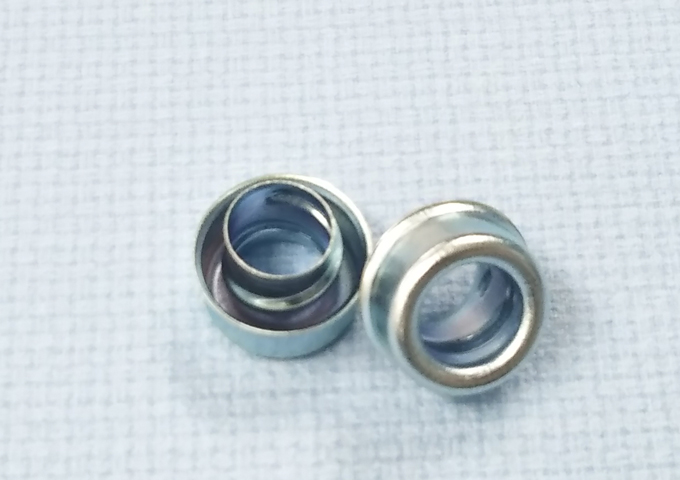

※全製品に対し、指定長に切断後、末端処理（金具取り付け及びバリ処理）したものを供給可能です。
※ご要望により光ファイバー通線やケーブルハーネス等も対応致します。
※KSPタイプの外径については任意の寸法で製作可。
比較表

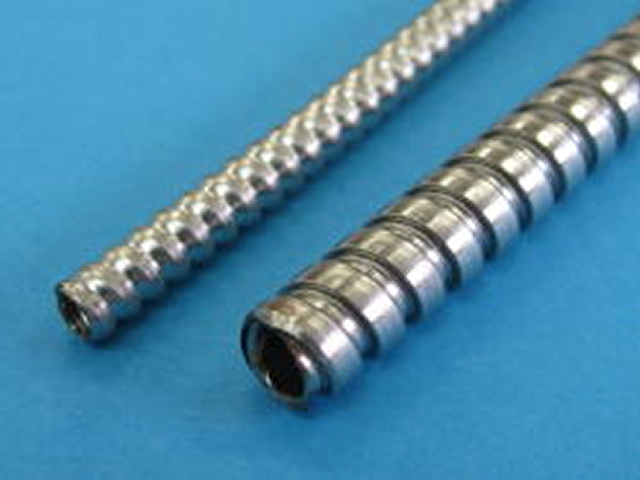

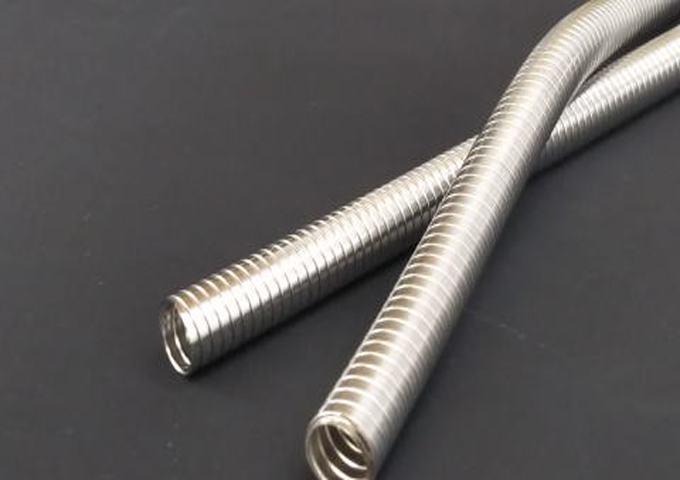

| 型式 | KS-1.2N〜KS-54N | SA-2.6N～SA-25N | KSO-1.2N～KSO-15N | SKS-8～SKS-15 | SSA-12.3～SSA-13.3 | KSV-1.5N～KSV-10N |
|---|---|---|---|---|---|---|
| 製品名称 | ケーシングチューブ | セミインターチューブ | e-flex(イーフレックス） | セミケーシングチューブ | ストレッチセミインターチューブ | レーザーファイバーケーシング |
| 製品 | |  |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 | ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 | 一定の曲げ半径以上には曲がらず、 柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。 | 防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。 |
| 業界・用途 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 半導体・計測機器、工作機械・ロボット、情報・通信、センサ・光ファイバー保護 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 | 工作機械・ロボット、住宅 | レーザー加工機、センサ・光ファイバー保護 |
| サイズ | 内径φ1.2～ | 内径φ2.6～ | 内径1.2mm～ | 内径7.9ｍｍ～ | 内径12.3ｍｍ～ | 内径1.5mm～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
使用事例

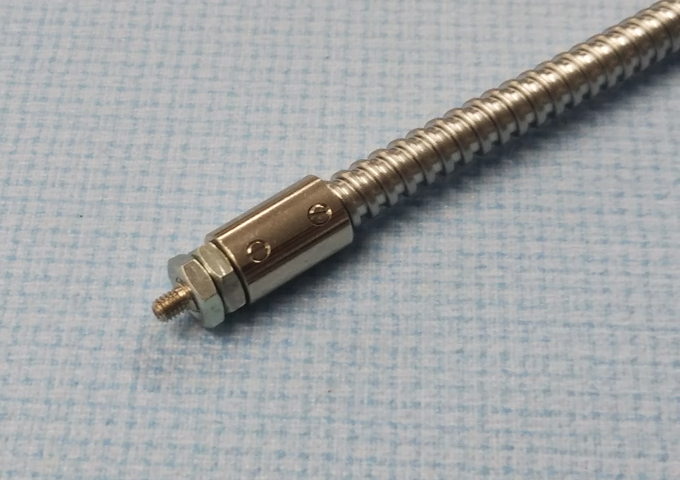

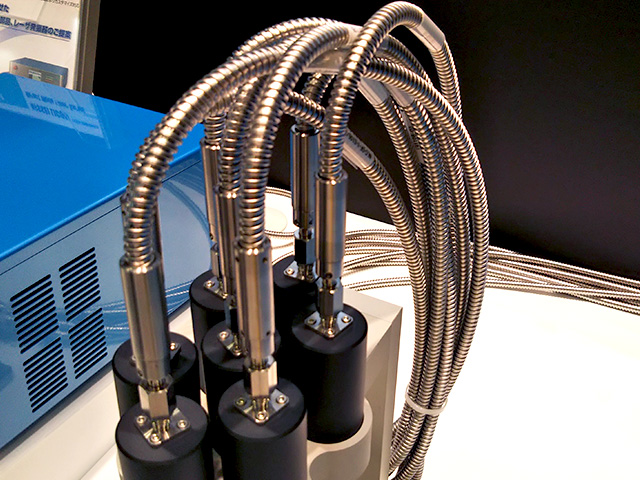

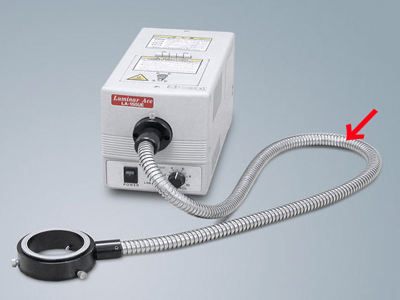

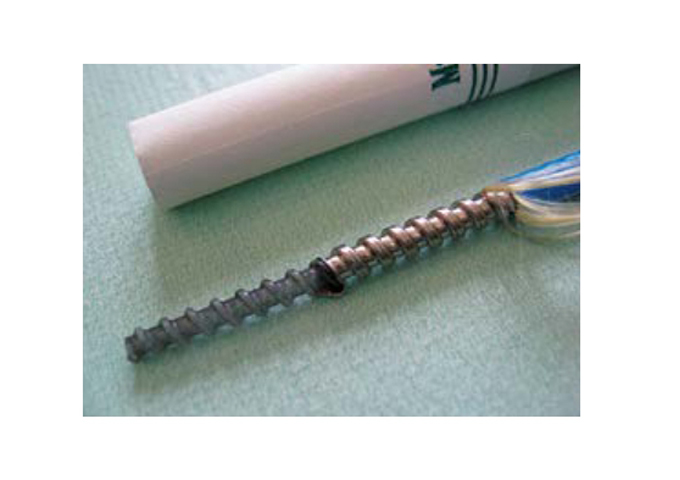

| 用途 | 光学機器 光ファイバーの保護チューブ |
|---|

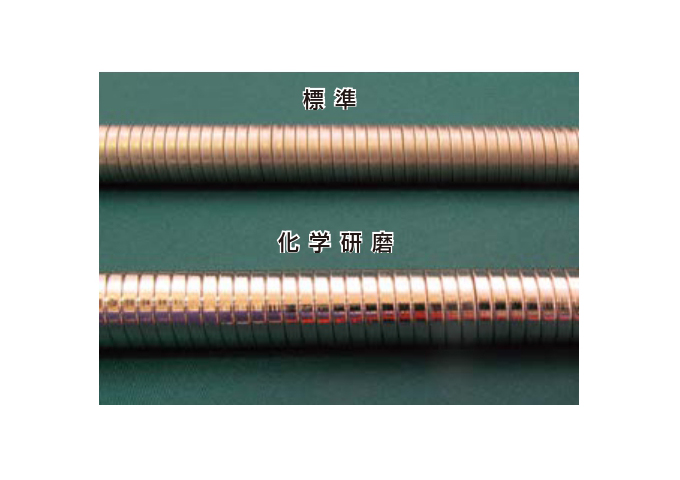

特殊加工
 |
 |
 |

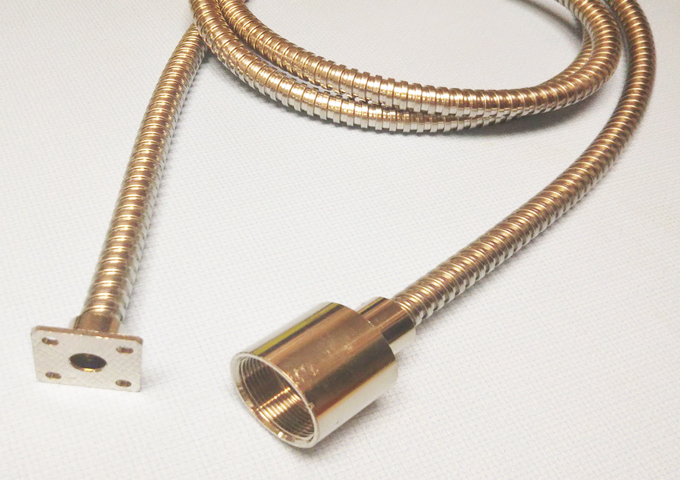

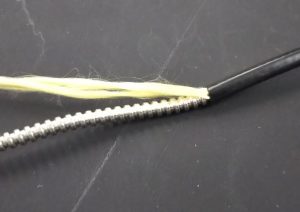

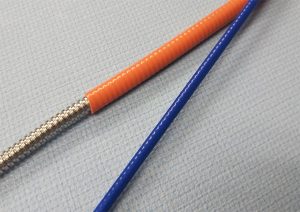

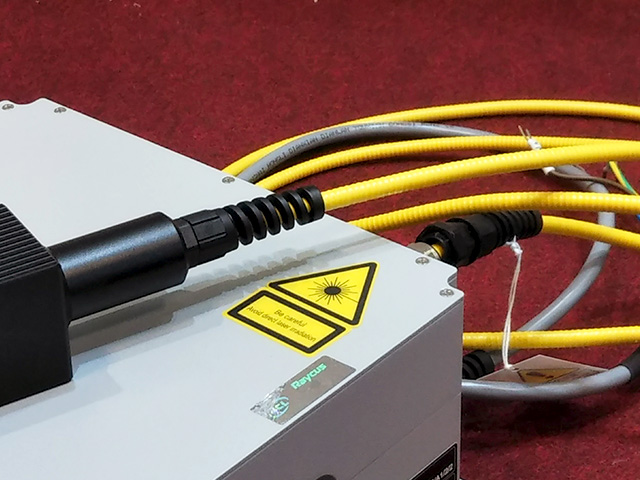

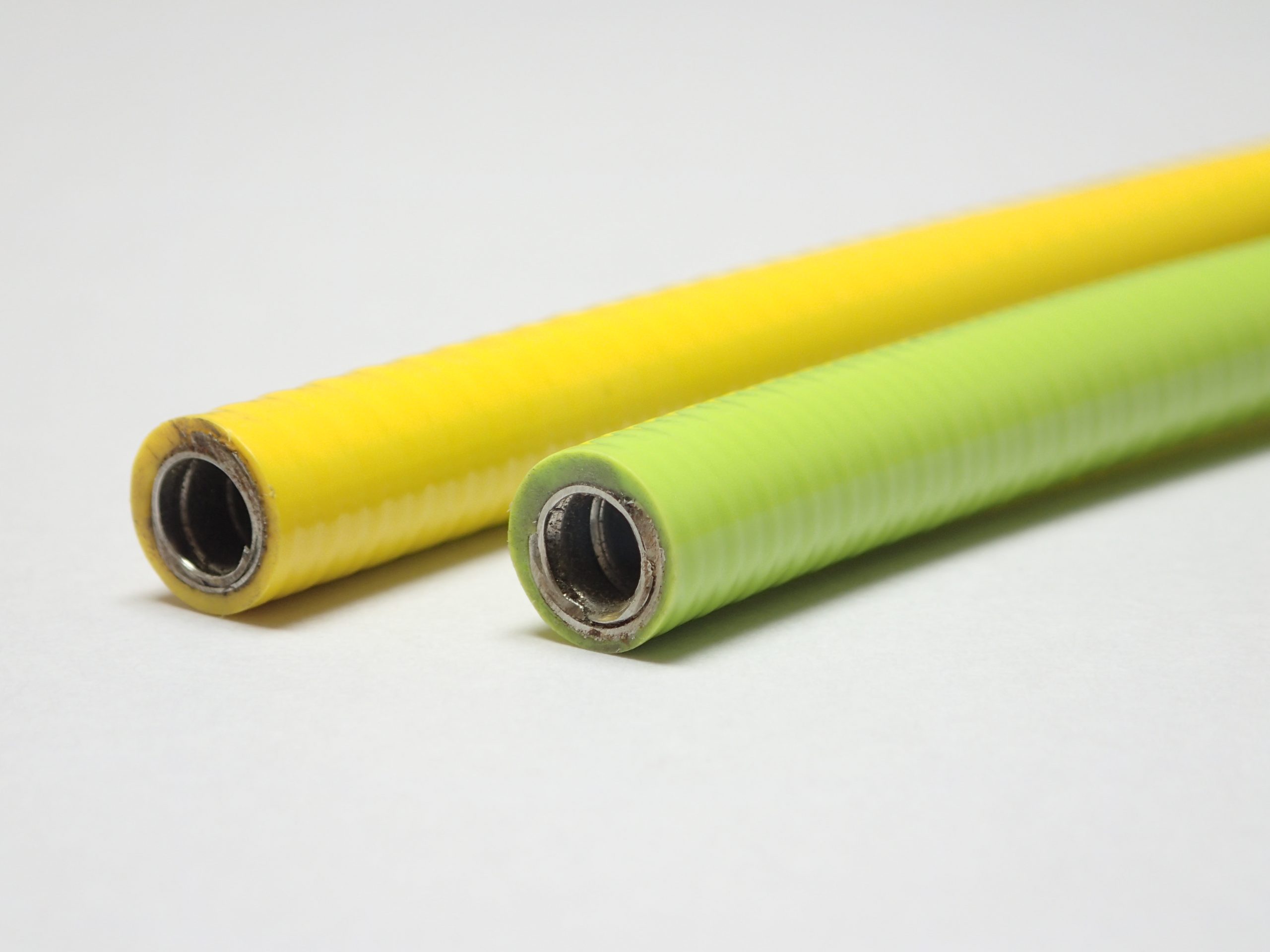

| ケーシングチューブ+ケブラー＆ＰＶＣ被覆（受注製作品） | ケーシングチューブ色物被覆（受注製作品） | チタン製ケーシングチューブ（受注製作品） |
