極細フレキシブル保護チューブ　ケーシングチューブ　

世界最小径　フレキシブルチューブ

・世界最小の強固な保護構造（螺旋菅）のKS-1.2N（内径1.2mm）を初め、内径1.5mm、内径1.8mm等をラインナップ。
・柔軟性に優れながら、対象物を強固に保護。側圧強度、引っ張り強度に優れ、伸びも無く、一定の曲げ半径以上に曲がりません。
・特に内径1.8Nは生産量も多く極細の3サイズの中では経済性に優れております。
・当社のKS-1.8N＆KSP-1.8N等は、信頼性が最重要視される電力、鉄道、プラント、工場、通信等の各分野で豊富な採用実績を持つ強化型光ファイバーケーブルの保護チューブとして長年に渡り、標準採用されております。

タイプ

柔軟性タイプ

材質

SUS304

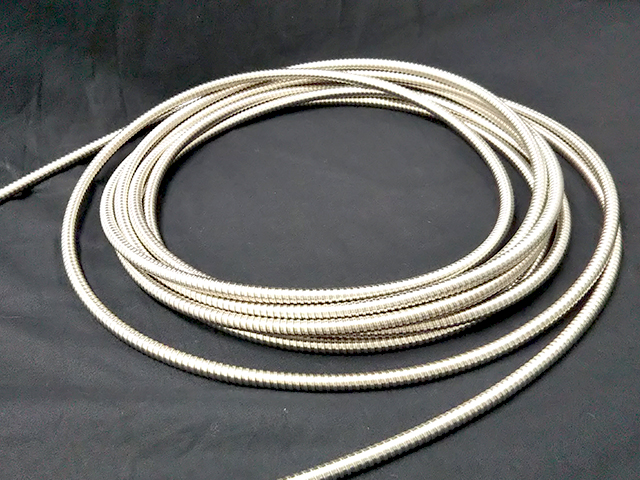

ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ1.2～

セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ2.6～

e-flex(イーフレックス）

標準在庫品。ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用。柔軟性・耐薬品性・耐候性に優れ、ハロゲン化合物や鉛等を含まない為、脱塩ビを検討されている方はもちろん、RoHS指令やグリーン調達対策にも対応する事ができます。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.2mm～

ライナーブレードチューブ

ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。
通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.7ｍｍ～

ケーシングブレードチューブ

ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能（捩じれにくくなる）等の効果があります。
また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。
※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり（ケーシングとブレードが非常にズレやすくなる等）しますのでご注意下さい。
その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式：KSPB-3.5N)

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+フッ素樹脂(FEP,PFA)

特長：ケーシングチューブにフッ素樹脂のFEPやPFAを被覆したチューブ。
耐熱、耐薬品性、電気絶縁性、非粘着性等に優れるハイスペックな保護チューブです。
軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。他材質のETFE等でも加工検討可能です。

耐熱：～200℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ポリエチレン

特長：ケーシングチューブに軟質ポリエチレン（LDPE)を被覆したチューブ。
耐薬品性に優れ、軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。
軟質ポリエチレン（LDPE)の他、EVAや、より硬い高密度ポリエチレン（HDPE)の加工も可能です。

耐熱：～80℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ハイトレル

ケーシングチューブにハイトレル（ﾎﾟﾘｴｽﾃﾙｴﾗｽﾄﾏｰ）を被覆した防水、耐油、耐薬品、耐熱仕様の
ハイスペックな保護チューブです。ｸﾞﾚｰﾄﾞ/ﾊｲﾄﾚﾙ7237Fの難燃性はV0相当。
ハイトレル7237Fの他、7247、5577，6377，4777等が対応可能です。（別途原料費用が発生する場合があります。）

耐熱：～150℃（参考値/規格値や保証値ではありません。）
ハイトレル®はポリエステルエラストマーです。
グレード：7247/硬度D72 7237F/硬度D72＆難燃　6377/硬度D67　5577/硬度D55　4777/硬度D47

タイプ

柔軟性タイプ

材質

SUS304

RFフレックス

完全防水構造（IP68）に加え、油・ベンジン・酸・溶剤・オゾン・シリコン・カドミウムに対しても優れた耐性を持ってます。また、自己消火性を持ち燃焼時にもハロゲン化合物を発生せず低煙・低毒のため安心して使用していただけます。（ハロゲンフリー）

規格：IEC204（DIN EN60204）…可動部に適した製品です。
構造：●オールプラスチックによる平行波形構造。
樹脂フレキ・プラスチックフレキ
材質 ：●ナイロン6(PA6)
使用温度 ：●-40℃～+120℃
標準色 ：●黒（グレーもあります。お問い合わせ下さい。）

タイプ

柔軟性タイプ

材質

ナイロン6

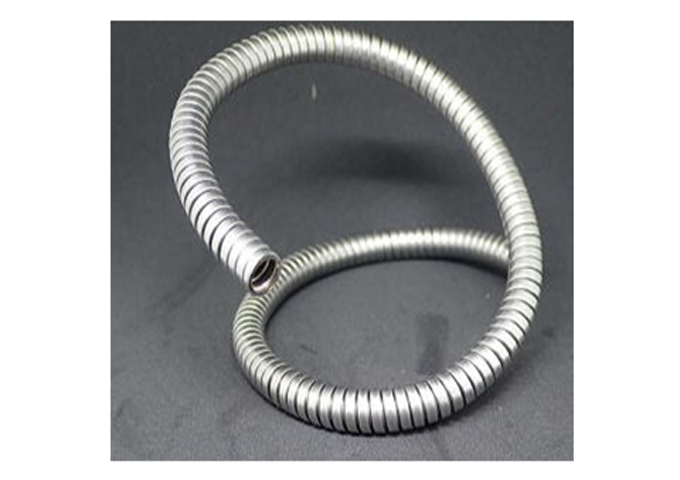

インターロックチューブ

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

柔軟インターロックチューブ

曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。
曲げた状態を保持できるチューブです。インターロックチューブよりも小さく曲げが保持出来ます。光ファイバーライトガイドやケーブルの保護＆形状保持に最適です。記載サイズ以外もお問い合わせください。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

インターロック型メタルホース

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。
電線保護管、粉体輸送管、排気管等、構造上防水ではありませんが、外装に樹脂被覆を施工し
簡易防水も可能となります。
また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でご使用下さい。)

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径25ｍｍ～

ケーシングＷスプリングチューブ

ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能。超軽量・強固型のチタン製も製作可能（但し、線材はステンレスとなります)。柔軟性に富み、繰り返し曲げに良く耐える。ステンレス線を二重にすることにより外径寸法の安定・しなやかさに効果を発揮する。伸縮が無いため光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径1.2mm～

セミインター（ダブル）スプリングチューブ

セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくします。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の｣安定、しなやかさに効果を発揮します。
剛性が高く伸縮が無いため、レーザー加工機の光ファイバー保護や中空光ファイバーの保護に最適です。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径3.2ｍｍ～

セミインターチューブ　SABRタイプ

セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。
セミンターチューブの特性である　柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適です。長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径3.2ｍｍ～

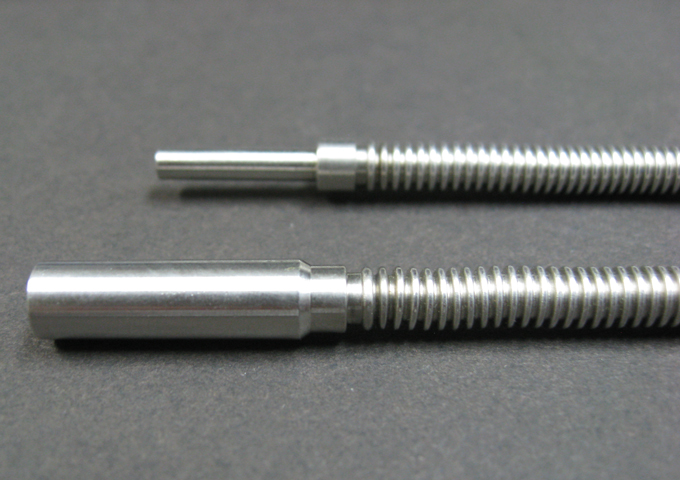

マイクロフレキシブルチューブ

半導体製造装置や液晶パネル製造装置などの高精度精密機器、医療製薬機器、バイオ関連機器、食品機器の設計にはコンパクト、耐久性、耐圧性、安全性など様々な厳しい要素が求められます。そんな設計者の悩みを少しでも解消するために開発されたのがこちらにご紹介するマイクロフレキシブルチューブです。マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。

タイプ

流体・エアー用チューブ

材質

SUS316LorSUS304

サイズ

内径3.5mm～

スパイラルチューブミニ

細く、しなやかなチューブです。輸送管や保護管に適しております

タイプ

流体・エアー用チューブ

材質

SUS316LorSUS304

サイズ

内径5.5mm～

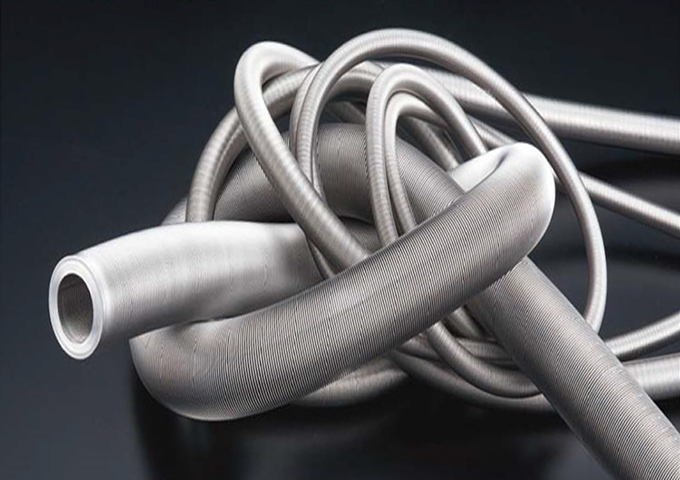

ワームフリーフレックス

・ 従来品と全く異なる発想から生まれた成形フレキ
・ ゴムホースのようなしなやかさ
・ ブレード装着により抜群の耐圧性
・ 圧力損失が極めて小さい
・ 優れた耐久性
・ 振動試験で最大93倍、曲げ試験で最大28倍を実現（当社比）

タイプ

流体・エアー用チューブ

材質

フレキシブルチューブ材質：SUS316L 　　ブレード材質：SUS304 　　丸線ブレード：8Aから製作可能

サイズ

内径3.2ｍｍ～

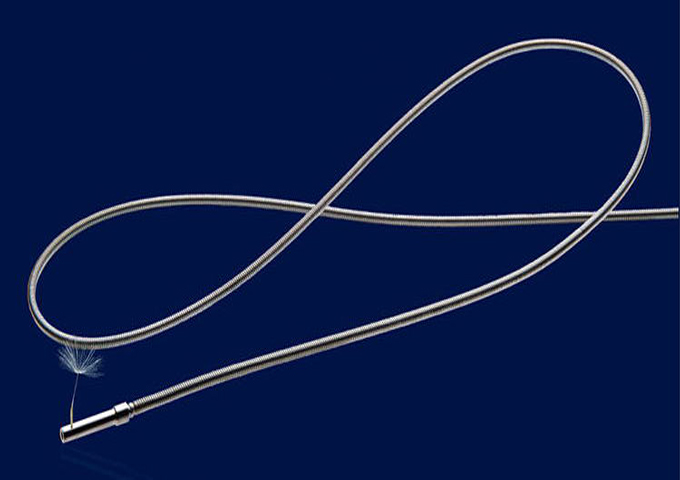

マイクロミニフレックス

「極限の細さに挑戦する」という発想のもと開発をスタートし、内径φ1.6という世界最小径を実現いたしました。
　許容リーク量： 1.33×10-10 Pa・ｍ3/sec 以下

タイプ

流体・エアー用チューブ

材質

チューブ： SUS316L パイプエンド ：SUS316L

サイズ

内径1.6ｍｍ～
