製品詳細
型式 : Worm Free Flex-3A～Worm Free Flex-25A

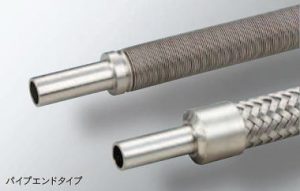

ワームフリーフレックス
・ 従来品と全く異なる発想から生まれた成形フレキ
・ ゴムホースのようなしなやかさ
・ ブレード装着により抜群の耐圧性
・ 圧力損失が極めて小さい
・ 優れた耐久性
・ 振動試験で最大93倍、曲げ試験で最大28倍を実現（当社比）
- 業界・用途
-
- 半導体・計測機器
- エネルギー・プラント・原子力発電所
◎半導体や液晶パネルなどの高精度精密装置 ◎耐圧、安全性が求められるアプリケーション
- タイプ
- 流体・エアー用チューブ
- 材質
- フレキシブルチューブ材質：SUS316L ブレード材質：SUS304 丸線ブレード：8Aから製作可能
- サイズ(mm)
- 内径3.2ｍｍ～
- RoHS2
◆お問い合わせ方法

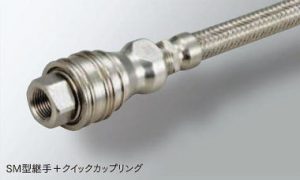

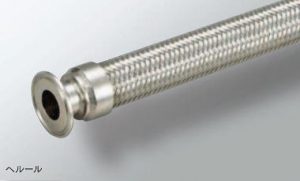

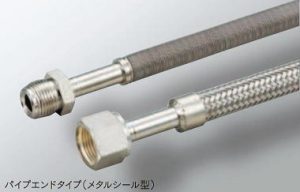

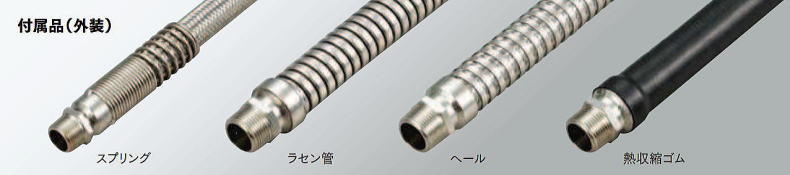

チューブ型式とブレードの有無、両端継手タイプ、ご希望のサイズ、１本長、本数等をお知らせください。
 |
 |
||
 |
 |
||
 |
 |
 |
 |
 |
|||
規格表
| 型式 | 呼称径 | 内径 | 肉厚 | ピッチ | 外径 | 最小曲げ半径 | 最高使用圧力 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | 裸 | 1重ブレード | 固定曲げ | 繰返し曲げ | 裸 | 1重ブレード | ||||
| mm | mm | mm | mm | mm | Mpa | ||||||
| Worm Free Flex-3A | 3 | 1/8 | 3.2 | 0.1 | 0.5 | 5.1 | – | 10 | 55 | 真空～1.5 | – |
| Worm Free Flex-5A | 5 | – | 4.2 | 0.15 | 0.6 | 7.8 | – | 25 | 60 | 真空～0.7 | – |
| Worm Free Flex-8A | 8 | 1/4 | 4.8 | 0.15 | 0.6 | 9 | 10.5 | 30 | 60 | 真空～0.5 | 16 |
| Worm Free Flex-10A | 10 | 3/8 | 9.4 | 0.15 | 0.6 | 14 | 15.5 | 45 | 65 | 真空～0.3 | 11 |
| Worm Free Flex-15A | 15 | 1/2 | 11.5 | 0.15 | 0.7 | 16.5 | 18 | 45 | 70 | 真空～0.2 | 10 |
| Worm Free Flex-20A | 20 | 3/4 | 20.7 | 0.2 | 1 | 30.5 | 32 | 50 | 85 | 真空～大気圧 | 3.5 |
| Worm Free Flex-25A | 25 | 1 | 25.5 | 0.2 | 1.2 | 37 | 38.5 | 70 | 95 | 真空～大気圧 | 2 |
（大阪ラセン管工業株式会社製）
| 型式 | Worm Free Flex-3A～Worm Free Flex-25A | CTA-25A～CAT-200A | S-3.1～S-15.8 | CT-8A～CT-80A |
|---|---|---|---|---|
| 製品名称 | ワームフリーフレックス | シームレスチューブ（ワンピッチタイプ） | スクリューチューブ | シームレスチューブ |
| 製品 | |  |  |  |
| 材質 | フレキシブルチューブ材質：SUS316L ブレード材質：SUS304 丸線ブレード：8Aから製作可能 | SUS304・SUS316（特注） | ステンレス・銅・アルミニウム | SUS304・SUS316(特注) |
| RoHS2 | 対応品 | 対応品 | 対応品 | |
| 特長 | 超柔軟・長寿命のフレキシブルチューブです。 | 一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。 | 内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。 | ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき るチューブです。 |
| 業界・用途 | 半導体・計測機器、エネルギー・プラント・原子力発電所 | 建設・土木、エネルギー・プラント・原子力発電所 | 医療 | 建設・土木、住宅、エネルギー・プラント・原子力発電所 |
| サイズ | 内径3.2ｍｍ～ | 内径26.5mm～ | 外径3ｍｍ～20ｍｍ迄製造可能 | 内径8.2～ |
