製品詳細
型式 : MF-3A P I E～MF-15A P I E MF-3A P I E～MF-15A P I E
マイクロフレキシブルチューブ
半導体製造装置や液晶パネル製造装置などの高精度精密機器、医療製薬機器、バイオ関連機器、食品機器の設計にはコンパクト、耐久性、耐圧性、安全性など様々な厳しい要素が求められます。そんな設計者の悩みを少しでも解消するために開発されたのがこちらにご紹介するマイクロフレキシブルチューブです。マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。
- 業界・用途
-
- 半導体・計測機器
- 医療
◎光ファイバー保護 ◎液体・気体・真空用・油・蒸気の配管
- タイプ
- 流体・エアー用チューブ
- 材質
- SUS316LorSUS304
- サイズ(mm)
- 内径3.5mm～
- RoHS2
- 対応品

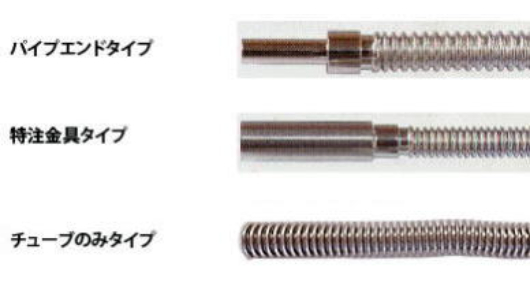

| パイプエンド図 |
 |
 |
規格表
| パイプエンドタイプ(くい込み継手等と接続できます。） | ||||||
|---|---|---|---|---|---|---|
| 型式 | 両端パイプエンド寸法 | チューブ寸法 | ||||
| D(外径） | id（内径） | L1 | 内径 | 外径 | 最少曲げ半径 | |
| mm | mm | mm | mm | mm | (固定時）mm | |
| MF-3A P I E | 3.18 | 1.6 | 15 | 3.5 | 5 | 30 |
| MF-4.5A P I E | 6.35 | 4.5 | 20 | 4.5 | 7.3 | 30 |
| MF-6A P I E | 6.35 | 4.5 | 20 | 5.5 | 8.5 | 30 |
| MF-10A P I E | 9.52 | 7 | 25 | 10 | 13.5 | 25 |
| MF-15A P I E | 12.7 | 10 | 30 | 12.5 | 16.5 | 40 |
※見積ご依頼の際は全長をお知らせ下さい。（100mm～3000mm)
＊金具材質:SUS316L
※パイプエンドタイプ以外も製作可能です。お問い合わせください。
| チューブタイプ(両端金具なし） | ||||
|---|---|---|---|---|
| 型式 | 内径 | 外径 | 最少曲げ半径(固定時） | 1本MAX長 |
| mm | mm | mm | m | |
| MF-3A | 3.5 | 5 | 30 | 3.5m |
| MF-4.5A | 4.5 | 7.3 | 30 | 3.5m |
| MF-6A | 5.5 | 8.5 | 30 | 3.5m |
| MF-10A | 10 | 13.5 | 25 | 3.5m |
| MF-15A | 12.5 | 16.5 | 40 | 3.5m |
＊チューブ材質
3A～6A:SUS316L
10A～15A:SUS304、316L
