フレックスシャフト　チューブなし　コンパクト設計　SFタイプ

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト　標準品チューブ付リモコン（遠隔操作）用 CSタイプ

フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DSタイプ

軸受けにオイレスメタル（プッシュ）使用。

メリット
ボールべアリングタイプより部品点数が少なく、部品に高い精度が必要ないので比較的ローコストと言える。
ボールべアリングタイプに比べるとラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できる。とにかく丈夫である。低・中・高速回転の全てに対応できる。

デメリット
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DBタイプ

軸受けにボールベアリングを使用。

メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。

デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。

タイプ

トルク伝達タイプ

Sノズル　（クーラントノズル）

インターロックフレキシブルチューブを使用した金属製クーラントノズル。
しなやかに屈曲し、樹脂製品に比べ耐久性に優れてます。

流体
水・油・エアー　等

サイズ
ノズル口径φ4～φ10

【 材質 】
フレキチューブ ：ＳＵＳ３０４
インナーチューブ：ＰＥ＋アルミ
ネジ継手 ：真鍮＋Niメッキ
先端ノズル ：真鍮＋Niメッキ

タイプ

形状保持タイプ、流体・エアー用チューブ

材質

SUS304

インターロックチューブ

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

インターロック型メタルホース

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。
電線保護管、粉体輸送管、排気管等、構造上防水ではありませんが、外装に樹脂被覆を施工し
簡易防水も可能となります。
また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でご使用下さい。)

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径25ｍｍ～

フレキシブルシャフト

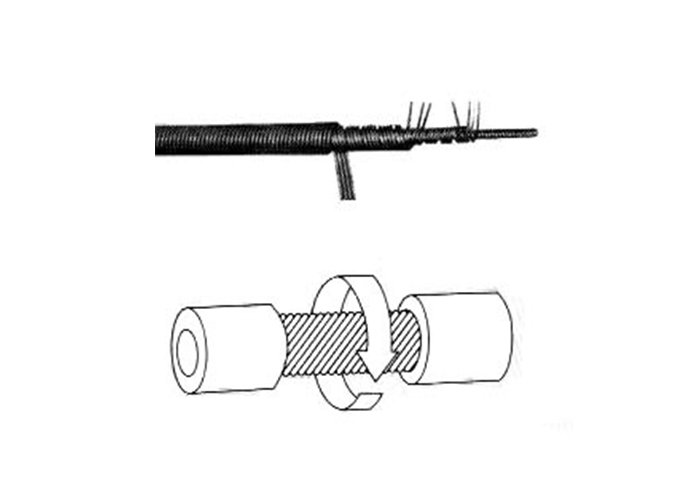

回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します。シャフトを切断しても無反発処理により巻き解れません。
受注生産品です。

タイプ

トルク伝達タイプ

材質

ピアノ線・硬鋼線・SUS304

サイズ

内径1.0～

STチューブ （フレキシブルシャフト用保護管）

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

タイプ

柔軟性タイプ、トルク伝達タイプ

中空フレキシブルシャフト

中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。

タイプ

トルク伝達タイプ

材質

ピアノ線・硬鋼線・SUS304

サイズ

内径0.4ｍｍ～

標準型フレキシブルシャフト

●特殊硬鋼線を右巻き、左巻き交互に数層巻いた構成で、強度と耐久性に優れる。
●各種用途に応じｍ右回転用、左回転用、左右両用、強力型等、自由に選べます。
●ご要望により、柔軟性も変化でき、直径φ50mmまで製作できます。
●医療向け外科手術用ドリルをはじめ、各種フレキシブル電動工具の回転伝達部へ

タイプ

トルク伝達タイプ

材質

通常は：特殊硬鋼線、他にピアノ線、SUS線

ハイトルク型フレキシブルシャフト

標準型フレキシブルシャフトと同等の最小曲げ半径で使用でき、 よりハイトルクに耐えるので軽量化が期待できます。

タイプ

トルク伝達タイプ

材質

通常は：特殊硬鋼線、他にピアノ線、SUS線

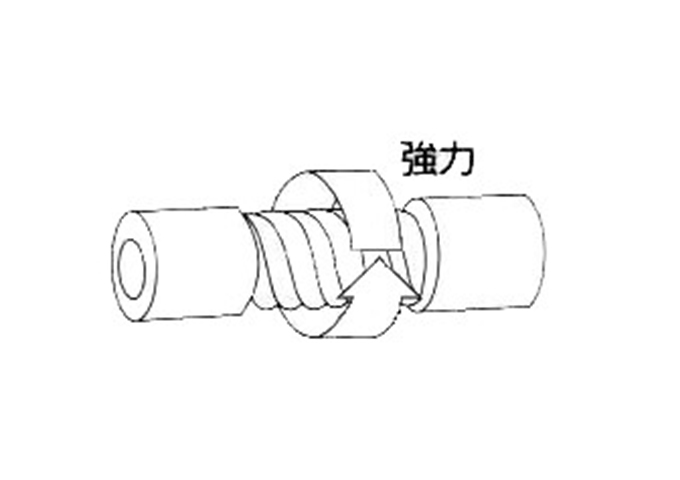

強力型フレキシブルシャフト

ほぼ直線状態で使用され超高トルクに耐え、衝撃にも強い。耐久性が求められる場面や、重研磨の際に活躍します。

タイプ

トルク伝達タイプ

材質

通常は：特殊硬鋼線、他にピアノ線、SUS線

焼き入れ型フレキシブルシャフト

連続焼入れ炉にて加熱し、焼入れ油の中を通過させて製作します。標準フレキシブルシャフトと比較すると真直性に優れているねじれ角（バックラッシュ）が約1/2と小さいリモコン用に適します。また長尺品も製作できます。 (30～100m)

タイプ

トルク伝達タイプ

材質

通常は：特殊硬鋼線、他にピアノ線、SUS線

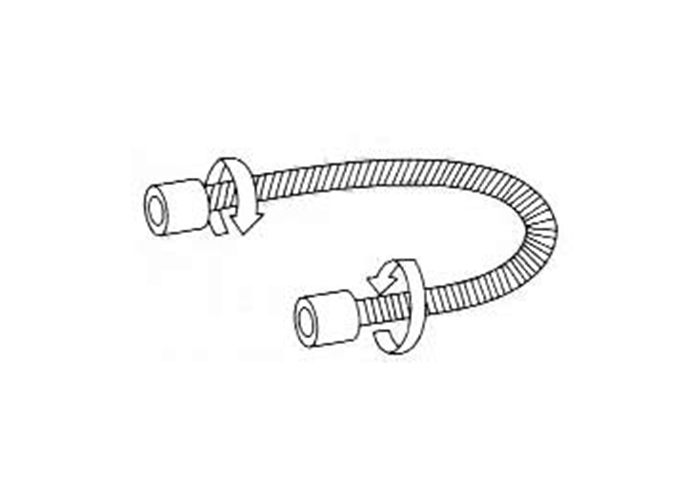

柔軟型フレキシブルシャフト

可撓性に富み彎曲が容易。

タイプ

トルク伝達タイプ

材質

通常は：特殊硬鋼線、他にピアノ線、SUS線

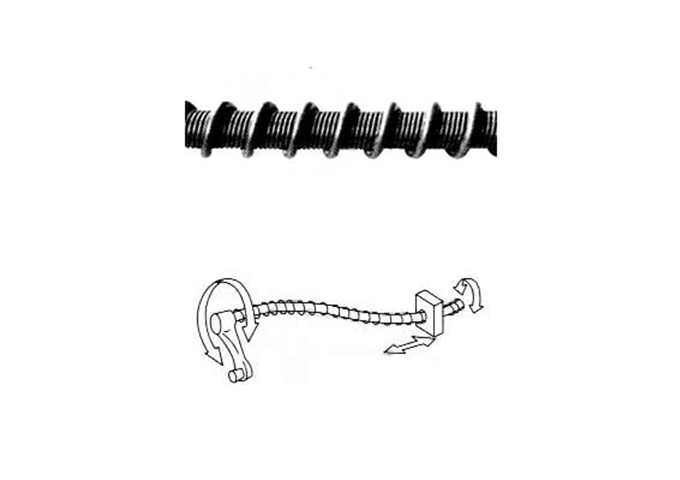

太線コイル巻型フレキシブルシャフト（受注製作品）

最上層の太線がピッチ巻きされており、フレキシブルなネジの作用があります。

タイプ

トルク伝達タイプ

高速・中速回転用　PB(高速)・PS(中速) 汎用型フレキシブルシャフト

汎用フレキシブルシャフトは機器間の芯出しが不要。
回転しながら機器、工具の位置が変えられます。
回転部の露出が最小で安全です。
防塵性に優れています。
他のカップリングに比べ許容偏角、許容偏心が大きいです。

タイプ

トルク伝達タイプ

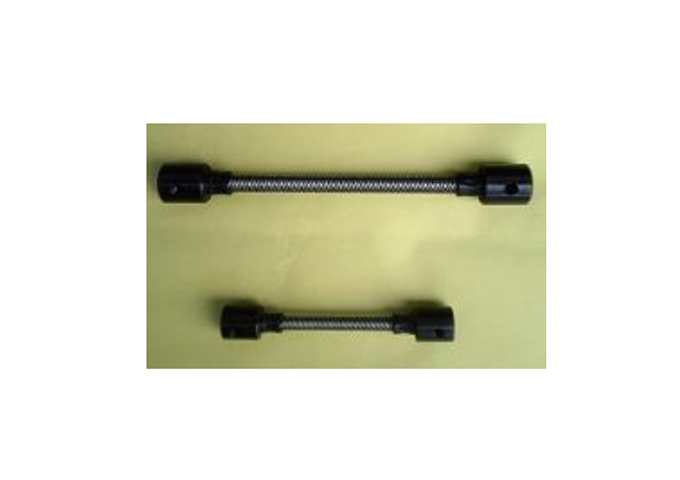

フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト)

フレキジョイントＴＬＳは軸間距離が短い伝達用にご使用頂けます。

タイプ

トルク伝達タイプ

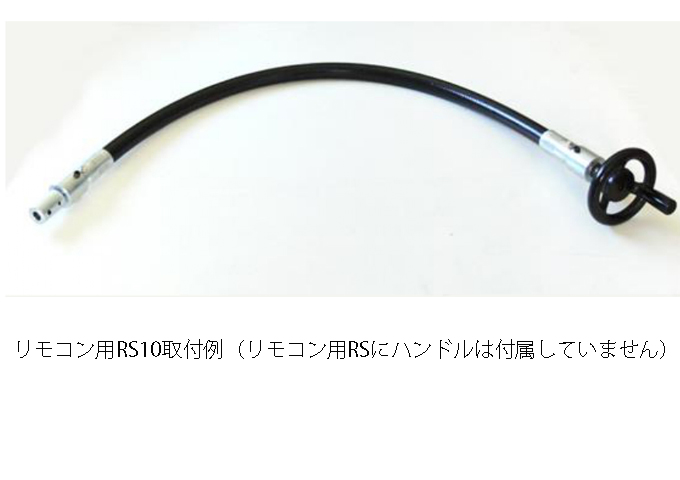

リモコン用RS(遠隔操作用フレキシブルシャフト）

リモコン用ＲＳは、遠隔操作用です。低速（100rpm以下）であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。

タイプ

トルク伝達タイプ

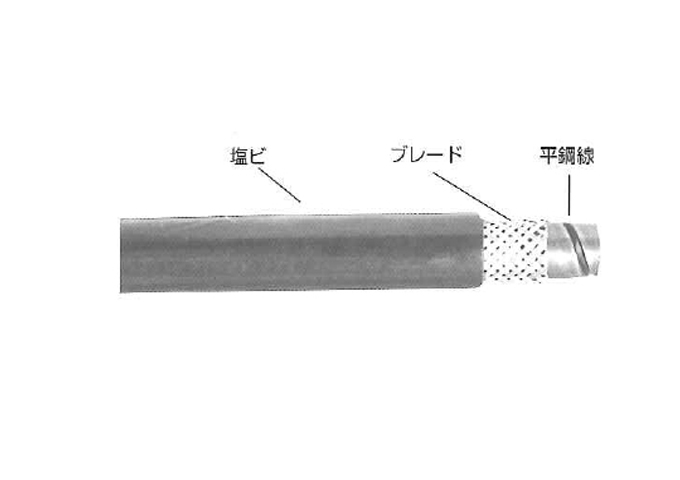

フレキシブルシャフト保護管

●フレキシブルシャフトを長尺（約300mm以上）で使用しますと、ねじれ、うねりが発生し、伝達トルクが低下し、破断トルクも低下します。それを防ぐ為に、この保護管が重要な役割を果たします。
●堅牢で柔軟性に富む
●軽量で外観が美しい
●フレキシブルシャフトの遮音効果有り
●ブレード付けで、伸び、ねじれに強い

タイプ

トルク伝達タイプ

サイズ

内径8.5ｍｍ～
