スーパーハードノズル用　根本アングルアダプター

狭いスペースでもノズルを取り付けられます。
メタルタッチなのでつけ外しが簡単。
メンテナンスの際、ノズルを逃がすことが簡単

※本製品はスーパーハードノズル用のアダプタとなります。

タイプ

コネクター

材質

鉄+亜鉛メッキ

スーパーハードノズル用　スライドノズル

吐出口をスライドさせて角度調節することが可能。
11°から79°までスライドします。
横方向にも自在にスライドします。
先端ノズル径4mm
吐出口長さは10mm、30mm、50mmの3種類

※本製品はスーパーハードノズル用のスライドノズルになります。

タイプ

コネクター

サイズ

10 30 50

回転式フレキ接続コネクター(コントロールローテーションタイプ)

コネクターの先端部が360°回転します。
360°以上回転しないので、必要以上にケーブルに傷つけません。
稼働する機材の配線に適しています。
高温の使用環境に耐えます。

タイプ

コネクター

材質

真鍮+ニッケルメッキ

サイズ

KS-6N～KS-10N

回転式フレキ接続コネクター　(フリーローテーションタイプ)

コネクターの先端部が左右ともにフリーで回転します。
フレキを回転させることなく機器に取り付けが可能
固定機材の配線に適しています。
高温の使用環境に耐えます。

タイプ

コネクター

材質

真鍮+ニッケルメッキ

サイズ

KS-6N～KS-10N

ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ1.2～

セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ2.6～

フレックスシャフト　チューブなし　コンパクト設計　SFタイプ

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト　標準品チューブ付リモコン（遠隔操作）用 CSタイプ

フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DSタイプ

軸受けにオイレスメタル（プッシュ）使用。

メリット
ボールべアリングタイプより部品点数が少なく、部品に高い精度が必要ないので比較的ローコストと言える。
ボールべアリングタイプに比べるとラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できる。とにかく丈夫である。低・中・高速回転の全てに対応できる。

デメリット
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DBタイプ

軸受けにボールベアリングを使用。

メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。

デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。

タイプ

トルク伝達タイプ

ケーシング+フッ素樹脂(FEP,PFA)

特長：ケーシングチューブにフッ素樹脂のFEPやPFAを被覆したチューブ。
耐熱、耐薬品性、電気絶縁性、非粘着性等に優れるハイスペックな保護チューブです。
軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。他材質のETFE等でも加工検討可能です。

耐熱：～200℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

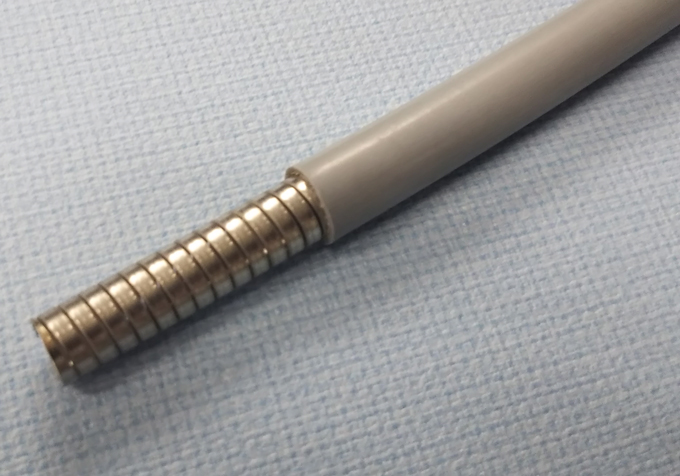

シリコン被覆付きライナーチューブ

耐熱に優れたシリコン被覆をライナーチューブに掛けることにより柔軟性と耐熱性を兼ね備えたチューブになっております。
シリコン層とライナーチューブの間にはファイバーガラスのブレード層を入れライナーチューブの欠点である引っ張りに対する強度も高めてあります。
材質：ステンレス+ファイバーガラス+シリコン
使用温度範囲：-60～180℃
色：灰色

タイプ

柔軟性タイプ

材質

ステンレス+ファイバーガラス+シリコン

サイズ

内径2.5ｍｍ～

インターロックチューブ

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

柔軟インターロックチューブ

曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。
曲げた状態を保持できるチューブです。インターロックチューブよりも小さく曲げが保持出来ます。光ファイバーライトガイドやケーブルの保護＆形状保持に最適です。記載サイズ以外もお問い合わせください。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

スタンドチューブ　ND5シリーズ (硬鋼線+真鍮）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＮＤ5シリーズについて
ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。　現在弊社のラインナップの中で一番多くの製品に使用いただいておりマイクロホンスタンド卓上型ＬＥＤスタンド車載型ＬＥＤスタンドなど安定した品質により信頼を頂いております

タイプ

形状保持タイプ

材質

硬鋼線+真鍮

サイズ

内径1.2mm～

スタンドチューブ　DFMシリーズ（硬鋼線+軟鋼線）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも 豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。

DFMシリーズについて
SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑えた形状保持型フレキシブルチューブです。各種メッキ、塗装、熱収縮チューブ被覆と合わせフレキシブルスタンド、フレキシブルアームにと用途も多彩です。

タイプ

形状保持タイプ

材質

丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線）

サイズ

内径2.5ｍｍ～

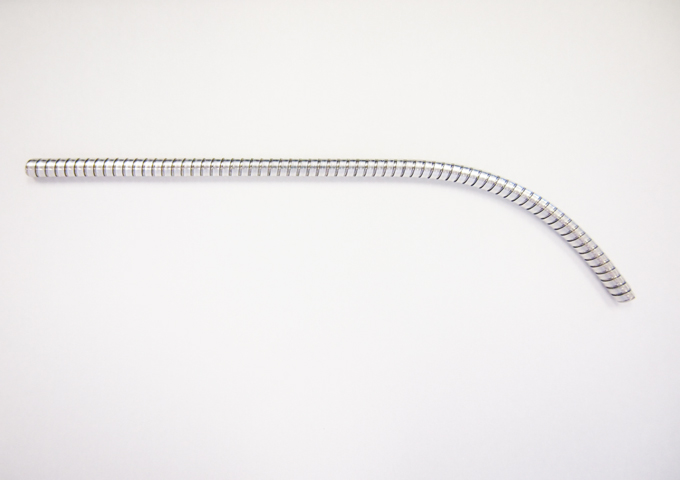

スタンドチューブ　DFANシリーズ（硬鋼線+アルミ）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＤＦＡＮシリーズ
DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量＆経済的なフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます

タイプ

形状保持タイプ

材質

丸線：SWB（硬鋼線）　三角線：AL1050

サイズ

内径1.6mm～

スタンドチューブ　DFAシリーズ（SUS304+アルミ）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＤＦＡシリーズ
DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます。

タイプ

形状保持タイプ

材質

丸線：SUS304　三角線：AL1050

サイズ

内径1.0mm～

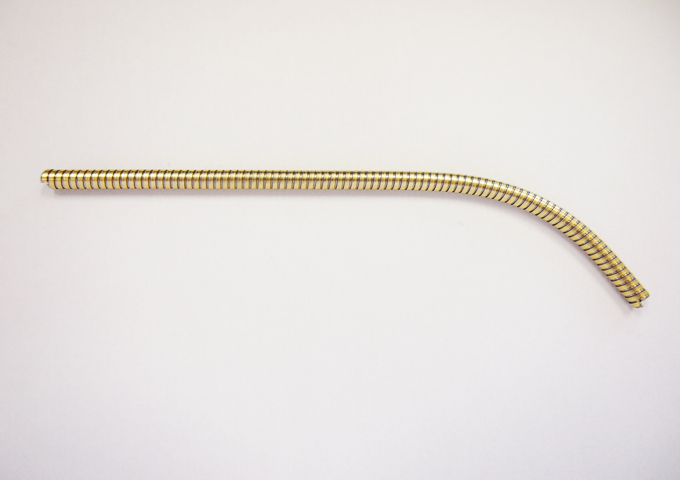

スタンドチューブ　DFSシリーズ（SUS304+真鍮）

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

ＤＦＳシリーズ
DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。弊社のラインナップの中でも高級タイプになりますが、ＤＦＭシリーズと同様創業時より製作しており、長年ご使用いただいている実績と信頼があります。　標準仕様は下巻線ＳＵＳ３０４ですが、ご要望により特注品のＳＵＳ３１６製も製作致します。価格・納期・ロット数量はご相談となります。

タイプ

形状保持タイプ

材質

丸線：SUS304　三角線：BSBM

サイズ

内径2.5mm～

スタンドチューブ　SFSシリーズ（SUS304+SUS304）

ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。水気を嫌う場所やステンレス素材しか使用できない場所には大変有効です. フレキシブルスタンドフレキシブルアーム　としてご用命下さい。

タイプ

形状保持タイプ

材質

丸線：SUS304　三角線：SUS304

サイズ

内径1.0mm～

マイクロスタンドチューブ

最小外径φ2.42～製作可。細径で曲げた状態を形状保持できるチューブで滑らかに曲がり、軽量です。
被覆(熱収縮チューブ等）を施すことにより外見の見栄えの良さが増し、防水性を有します。

タイプ

形状保持タイプ

材質

ステンレス+銅線

サイズ

内径0.8mm～

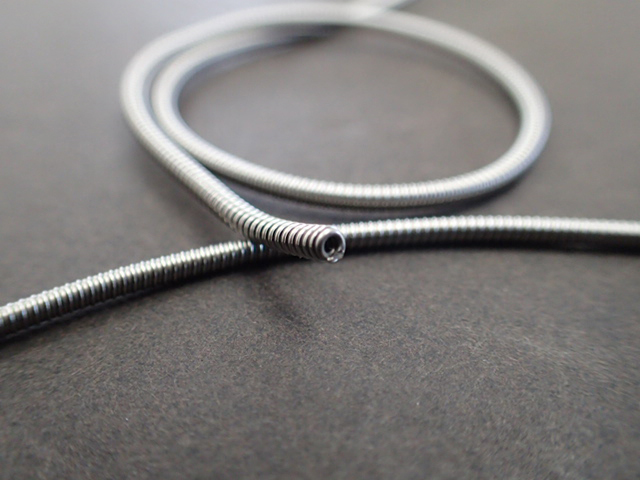

ステンレスマイクロスタンドチューブ

ケーブル、光ファイバーを強固に保護しながら、任意の曲げた形状を保持する形状保持機能を持つ保護チューブです。
三角線と丸線の組み合わせに比べて曲げた時の感触が滑らかで、最小内径0.8mmから製作が可能です。

タイプ

形状保持タイプ

材質

ステンレス

サイズ

内径0.8mm～

化学研磨フレキシブルチューブ

ステンレス製チューブに化学研磨を掛け本来のステンレスの輝きを出しました。シャワーホースなど外観を重視する商品におすすめです。全てのステンレス製チューブに掛ける事が可能です

タイプ

追加加工
