UEチューブ 帯電防止チューブ

 161
【 特徴 】
一般空気圧用(導電性)
導電性ポリウレタンエラストマで静電気の蓄積が無く、スパークを防止できます。

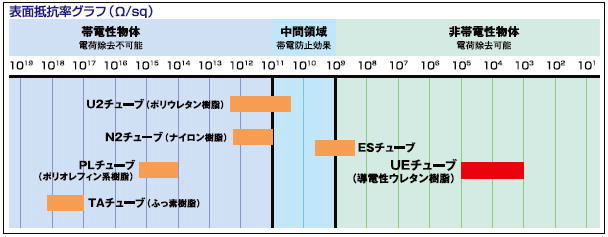

表面抵抗値 100KΩ/sq〜1KΩ/sq
柔軟性に優れています。


UEチューブ 帯電防止チューブ
 ・専用継手
ワンタッチ継手
*(難燃性樹脂・白)はこちら⇒ プッシュワンAシリーズ
*(黄銅)はこちら⇒ プッシュワンEシリーズ
シール継手
*(クイックシールジョイント・黄銅)はこちら⇒ クイックシール黄銅シリーズ
*(クイックシールジョイント・SUS)はこちら⇒ クイックシールSUSシリーズ
*(SUS316製)はこちら⇒ ケミフィットCSEシリーズ

UEチューブ 帯電防止チューブ


 品番表
ミリサイズ(グループ4)
タイプ 外径 ×内径
(mm)
最高使用圧力
(MPa at 20℃)
最小曲げ半径
(mm)
質量
(g/m)
標準カラー(色記号)
BK
UE-4-4X2.5 4×2.5 0.8 10 10
UE-4-6X4 6×4 15 20
UE-4-8X5 8×5 23 39
UE-4-10X6.5 10×6.5 30 57
UE-4-12X8 12×8 35 79


 定尺

20M、100M

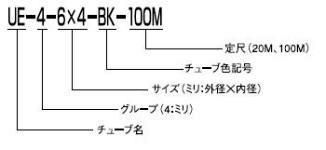

品番表示例

UEチューブ 帯電防止チューブ

使用流体・使用温度範囲
使用流体 使用温度範囲
空気 -40℃〜+80℃


 負圧性能

-101.294kPa

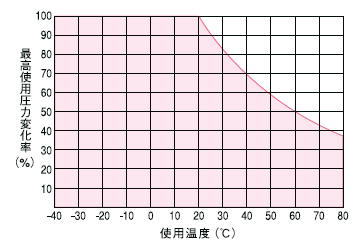

 使用温度と最高使用圧力の関係

使用温度(雰囲気温度)により最高使用圧力は異なります。
常温以外でのご使用の際は必ず下グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
注意:許容範囲外でのご使用は、事故や早期破壊の原因となり、その場合の責任は当社では負いかねますのでご注意下さい。
UEチューブ 帯電防止チューブ

 使用上の注意事項

注意:チューブと導電性を確保するため、プッシュワン各シリーズを使用する場合は、
   コネクタやメスコネクタなど本体ボディ部が金属のもの、
   またはプッシュワンEシリーズ黄銅ボディタイプを使用してください。
