 ■ケミフィットCSEシリーズ             161

【特長】
●SUS316製のねじ込み式継手です。
当社独自の機構を採用したアセンブリナットとボディの2点式です。

●チューブの取付・取り外し施工性が大幅に向上します。
ボディにインサートを一体化し、アセンブリナットにはスリーブを内蔵しています。
ボディ・アセンブリナット共に再利用が可能です。


●チューブ取り付けのバラツキがありません。
チューブ接続はアセンブリナットが継手本体に当たることで完了。トルク管理や特殊な工具不要です。

●チューブ取り付け時にチューブの共回りがありません。
アセンブリナットに内蔵されたスリーブが回転するためチューブの共回りがありません。

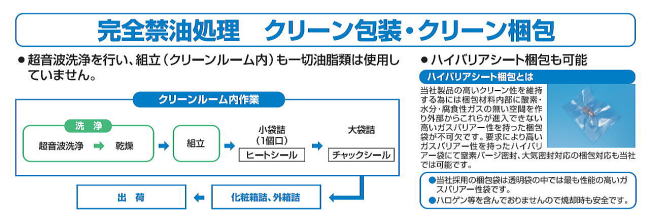

●完全禁油処理品です。
クリーンルーム内で部品洗浄し、セットしています。

●強いシール性能を発揮します。

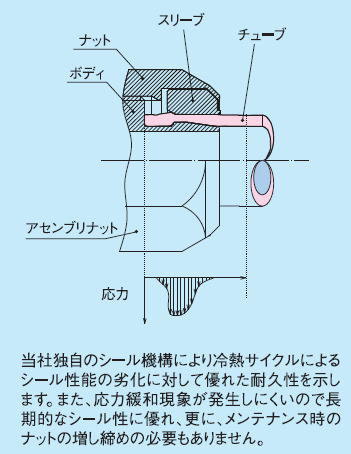

当社独自のシール機構を採用することで、冷熱サイクルによるシール性能の劣化に対して優れた耐久性を示します。

●アセンブリナットの増し締め不要です。
応力緩和現象が発生しにくい構造で長期的なシール性に優れメンテナンス時にアセンブリナットの増し締めが不要です。

●優れた内面平滑性・エルボ交差部R球面加工。
継手内部の表面粗さはRa3.2以下。エルボなどは90度部分に球面加工を施し、液溜りや洗浄剤などの残痕が少なくなります。

●アセンブリナット内側ねじに、銀メッキ処理をしています。
チューブ締め込み時に、ボディとアセンブリナットの焼付きを防止します。
ケミフィットCSEシリーズ

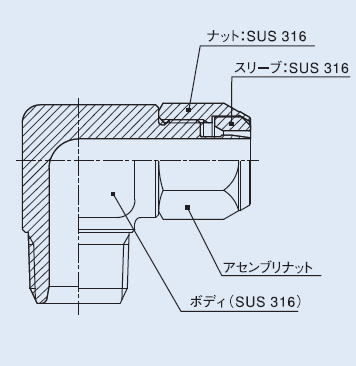

 断面構造図  シール機構
 ケミフィットCSEシリーズ  ケミフィットCSEシリーズ
 ミリ・インチ識別

ケミフィットCSEシリーズ

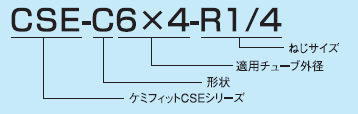

 品番表示例

ケミフィットCSEシリーズ

 使用流体・使用温度範囲  圧力条件

使用流体 使用温度範囲
空気(クリーンエア) -65℃〜+260℃
水(純水) 0℃〜+100℃
・最高使用圧力:5.0MPa
・負圧性能   :-101.294kPa
 使用上の注意事項

注意:チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
注意:水で使用する場合は、凍結しないようにご注意下さい。
注意:継手のチューブ挿入口での急激な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。

ケミフィットCSEシリーズ INDEX
 コネクタ メスコネクタ  90°エルボ ティー
 ケミフィットCSEシリーズ コネクタ ケミフィットCSEシリーズ メスコネクタ   ケミフィットCSEシリーズ 90°エルボ ケミフィットCSEシリーズ ティー
サービスティー  ユニオンコネクタ  90°ユニオンエルボ  ユニオンティー
ケミフィットCSEシリーズ サービスティー   ケミフィットCSEシリーズ ユニオンコネクタ ケミフィットCSEシリーズ 90°ユニオンエルボ    ケミフィットCSEシリーズ ユニオンティー
 パネルタッチコネクタ  アセンブリナット  ブッシング(メス・オス)   ソケット(メス・オス)
 ケミフィットCSEシリーズ パネルタッチコネクタ ケミフィットCSEシリーズ アセンブリナット   ケミフィットCSEシリーズ ブッシング ケミフィットCSEシリーズ ソケット

適用チューブ
ポリオレフィン系樹脂チューブ ふっ素樹脂チューブ ウレタンチューブ ※1 柔軟ふっ素樹脂2層チューブ
※1

PL  PN

TA

U2 U1 U5

TES
難燃性チューブ ※1 ポリブテンチューブ ※1 帯電防止チューブ ※1  ウレタン加工チューブ  ※1

FS

PB

UE

UC
UMC UML
クリーン・帯電防止チューブ

ES


(※1)U2、U1,U5,TES,PB,UE、ウレタン加工チューブとの組み合わせで使用する場合、
      クリーンタイプと一般タイプの組み合わせになります。
      クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
