TESチューブ(柔軟フッ素樹脂2層チューブ)

161
【特長】
  • 塗装用(柔軟、耐摩耗)
  • 内層(特殊ふっ素樹脂)+外層(特殊ナイロン樹脂)の2層構造です。
  • 柔軟性に優れており、ロボットなどの可動配管に適しています。
  • 内層は耐薬品性、内面平滑性に優れています。外層は耐摩耗性に優れています。
  • 半透明なので、流体を視認することができます。

・専用継手
*シール継手(黄銅)はこちら⇒  クイックシールシリーズ(黄銅)
*シール継手(ステンレス)はこちら⇒ クイックシール(ステンレス)
*SUS316製継ぎ手はこちら(※1)⇒ ケミフィット CSEシリーズ
(※1)ケミフィットシリーズとの組み合わせで使用の場合、クリーンタイプと一般タイプの
     組み合わせになります。
     クリーンな環境下で使用する場合は、区燐レベルの低下に注意してください。
【構造図】


 品番表

ミリサイズ(グループ4)

タイプ 外径×内径(mm) 最高使用圧力 (MPa at20℃) 最小曲げ半径 (mm) 質量(g/m) 標準カラー(色記号)
半透明
CWH
TES-4-4X2.5 4×2.5 1.8 15 9
TES-4-6X4 6×4 1.8 20 18
TES-4-8X6 8×6 1.5 35 26
TES-4-10X8 10×8 1.1 50 33

インチサイズ(グループ1)

タイプ 外径×内径(mm) 最高使用圧力 (MPa at20℃) 最小曲げ半径 (mm) 質量(g/m) 標準カラー(色記号)
半透明
CWH
TES-1-1/4 ※ 6.35×4.57 1.4 25 18
TES-1-3/8 ※ 9.53×6.99 40 37
TES-1-1/2 ※ 12.70×9.56 55 61

※受注生産品

 定尺

20M、100M

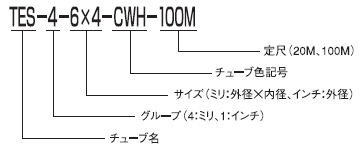

 品番表示例


 使用流体・使用温度範囲
使用流体 使用温度範囲
空気 -40℃〜+100℃
0℃〜+70℃
水性塗料(※) 0℃〜+40℃

(※)水性塗料および脂肪族系・芳香族系炭化水素の溶剤。
  上記以外の流体については当社までお問合せください。

 負圧性能

-101.294kPa

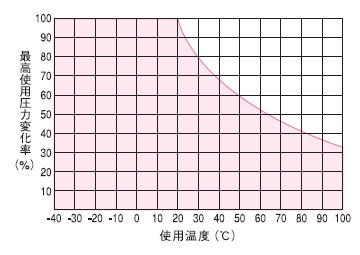

 使用温度と最高使用圧力の関係

使用温度(雰囲気温度)により最高使用圧力は異なります。
常温以外でのご使用の際は必ず下グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
注意:許容範囲外でのご使用は、事故や早期破壊の原因となり、その場合の責任は当社では負いかねますのでご注意下さい。


 使用上の注意事項

・水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。詳しくは当社までお問合せください。
・水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
