金属ジョイント・コネクタ・継ぎ手 製品
 ■クイックシールシリーズ インサートタイプ(ステンレス仕様)
161
【特長】

●ねじ込み式です。
ボディ、ナット、スリーブの3点式です。

●強いシール性能を発揮します。
ボディとインサートが一体化しています。負圧性能にも優れています。

●SUS304製ですので、耐食性に優れています。

●JIS B 8381-1995(空気圧用たわみ管の管継手)適合品です。

クイックシールシリーズ インサートタイプ(ステンレス仕様)

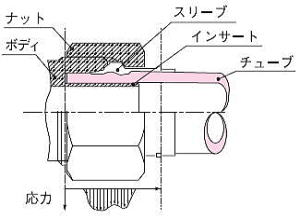

 断面構造図  シール機構
 クイックシールシリーズ インサートタイプ(ステンレス仕様) 断面構造図  クイックシールシリーズ インサートタイプ(ステンレス仕様) シール機構
 ミリ・インチ識別

クイックシールシリーズ インサートタイプ(ステンレス仕様) ミリ・インチ識別

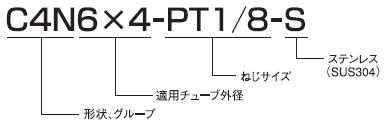

 品番表示例

クイックシールシリーズ インサートタイプ(ステンレス仕様) 品番表示例

 使用流体・使用温度範囲  圧力条件

使用流体 使用温度範囲
空気 ナイロンスリーブ -40℃〜+80℃
ナイロンスリーブ 0℃〜+70℃
一般作動油 ナイロンスリーブ -40℃〜+80℃
・各種薬液については当社までお問い合わせください。

・最高使用圧力:5.0MPa
・負圧性能   :-101.294kPa
 使用上の注意事項
注意:チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内で
    ご使用ください。

注意:使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。
    増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから
    取り付けてください。

注意:水で使用する場合は、凍結しないようにご注意下さい。

注意:継手のチューブ挿入口(スリーブ端面)での急激な曲げ配管は避けてください。
    使用チューブ径の2倍の直線部分を設けてください。

注意:適用チューブの外内径とサイズの合ったものを選定してください。

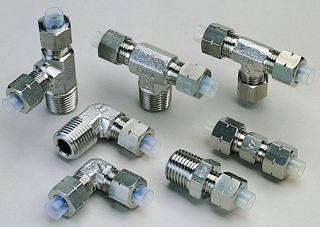

クイックシールシリーズ インサートタイプ(ステンレス仕様) INDEX
コネクタ 90°エルボ ティー
 クイックシールシリーズ インサートタイプ(ステンレス仕様) コネクタ クイックシールシリーズ インサートタイプ(ステンレス仕様) 90度エルボ クイックシールシリーズ インサートタイプ(ステンレス仕様) ティー
サービスティー ユニオンコネクタ 90°ユニオンエルボ
 クイックシールシリーズ インサートタイプ(ステンレス仕様) サービスティー  クイックシールシリーズ インサートタイプ(ステンレス仕様) ユニオンコネクタ  クイックシールシリーズ インサートタイプ(ステンレス仕様) 90度ユニオンエルボ
ユニオンティー ステンレスナット ナイロンスリーブ
クイックシールシリーズ インサートタイプ(ステンレス仕様) ユニオンティー クイックシールシリーズ インサートタイプ(ステンレス仕様) ステンレスナット クイックシールシリーズ インサートタイプ(ステンレス仕様) ナイロンスリーブ




適用チューブ
ウレタンチューブ ナイロンチューブ 柔軟ふっ素樹脂2層チューブ ポリブテンチューブ

U2 U1 U5

N2 N5 N1

TES

PB
帯電防止チューブ ポリオレフィン系樹脂チューブ
※1
ふっ素樹脂チューブ
※1
ウレタン加工チューブ

UE

PL  PN

TA  TP

UC
UMC UML
クリーン・帯電防止チューブ

ES

(※1)PL、PN、TA、TP、ESチューブとの組み合わせで使用の場合、
      クリーンタイプと一般タイプの組み合わせになります。
      クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
