 金属製ケイグランド  31
   C2型

金属製ケイグランド C2型

仕様
・本体と袋ナットが亜鉛合金ダイカスト(ZDC)製のケーブルグランドです。

・袋ナットの緩み防止が付いています。

・コネクタには、ボックス類との接続部の防水のため、シートパッキン又は、Oリングを附属しています。

・ノックアウト接続用コネクタには、鋼製のロックナットを附属しています。

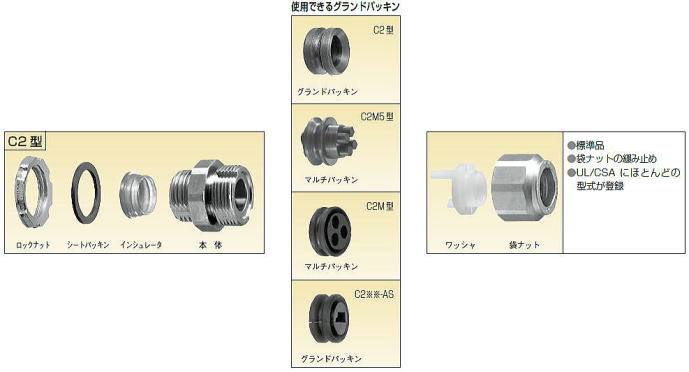

ケイグランドの材料
部品名 材料
本体 ZDC
グランドパッキン NBR
ワッシャ PA
袋ナット ZDC
インシュレータ PA
シートパッキン NBR
ロックナット SPHC


UL/CSA 規格
・各型式共に適用ケーブル外径は、φ8mm以上です。φ7mm以下は、UL/CSAの適用除外です。

・登録済の型式であってもサイズによっては、製作上の都合又は未登録によりUL/CSAの
 マークを表示していないものがあります。 表示が重要の場合はご確認下さい。

・MSコネクタ用カップリングはUL登録のみとなります。


袋ナットの締付け
袋ナットの締付け具合は、ケーブルを普通の力で引張ったときケーブルがずれない程度に締付けて下さい。
必要以上に締付けないで下さい。
UL/CSA 規格品としてご使用の場合は、包装袋に添付されています「ASSEMBLY INSTRUCTIONS」を
ご参照ください。


インシュレータの色
ノックアウト用で管用平行おねじ付きのコネクタのおねじ部の通線口に取付けている
インシュレータの色は赤色、メートルおねじ付きのコネクタのおねじ部の通線口に取付けているインシュレータの色は青色です。


ステンレス製

ステンレス(SUS304)製のケイグランドはこちら →ケイグランド ステンレス製ケーブルコネクター



コネクタ一覧

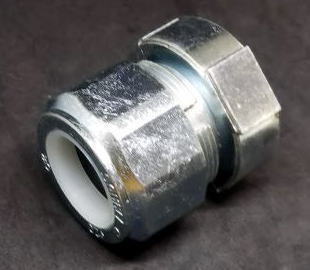

 ノックアウト接続用コネクタ
C2BG/C2BM
主材質:ZDC2+めっき
形状:ストレート
適合ケーブル径:φ3~φ52mm
ネジ:G3/8〜G2
ネジ:M16〜M25

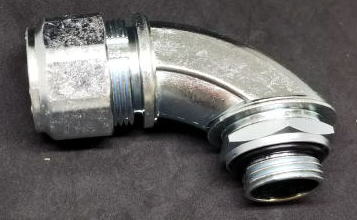

ノックアウト接続用90°形
コネクタ
C29BG

主材質:ZDC2+めっき
形状:ストレート
適合ケーブル径:φ3~φ36mm
ネジ:G1/2〜G1-1/2
電気機器接続用コネクタ
C2OG/C29OG
主材質:ZDC2+めっき
形状:ストレート&エルボ
適合ケーブル径:φ3~φ20mm
ネジ:G1/2〜G3/4

管用平行おねじ付き
電気機器接続用コネクタ
C2OM/C2OPG/C29OM

主材質:ZDC2+めっき
形状:ストレート&エルボ
適合ケーブル径:φ3~φ36mm
ネジ:M20x1.5〜M50x1.5
ネジ:Pg9〜Pg36
MSコネクタ接続用カップリング
C2KD/C29KD

主材質:ZDC2+めっき
形状:ストレート&エルボ
適合ケーブル径:φ4~φ36mm
ネジ:ASME B1.1多数

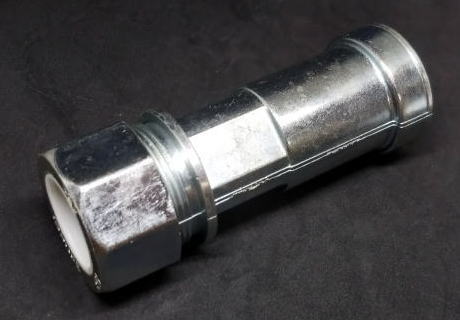

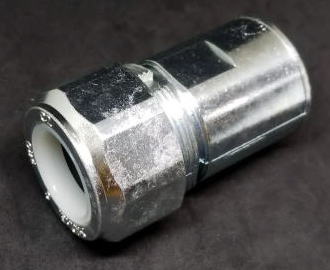

C型/MSコネクタ接続用長いカップリング
CK2D

主材質:ZDC2+めっき
形状:ストレート
適合ケーブル径:φ4~φ36mm
ネジ:ASME B1.1多数
ストレート形メートルおねじ付き
メートルおねじ付き/Pgおねじ付き
MSコネクタ接続用カップリング C2KD
 MSコネクタ(バックシェルなし)用
C型/MSコネクタ接続用長いカップリング
MSコネクタ(バックシェルなし)用
MSコネクタ接続用カップリング
C2KM

主材質:ZDC2+めっき
形状:ストレート
適合ケーブル径:φ4~φ36mm
ネジ:ASME B1.1多数
C2M5型/マルチコネクタ
C2M5BG/C29M5BG

M5型マルチパッキン
EM5GP

主材質:ZDC2+めっき
形状:ストレート、マルチ型
適合ケーブル径:φ3~φ8.8mm
ネジ:G1/2〜G1

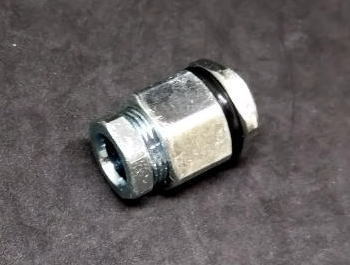

C7型/ノックアウト接続用小型コネクタ
C7BM

締付け工具C7BM用
KGTL264

C7BM
主材質:ZDC2+めっき
形状:ストレート
適合ケーブル径:φ4~φ8mm
ネジ:M15x1.0
MSコネクタ接続用カップリング
MSコネクタ(バックシェル付き)用
  C2M5型/マルチコネクタ 管用平行おねじ付き ストレート形
C7型/ノックアウト接続用小型コネクタ
防爆式コネクタ
(管用平行めねじ接続用)
CXBG

主材質:ZDC2+めっき
形状:ストレート、防爆型
適合ケーブル径:φ5~φ16mm
ネジ:G1/2〜G3/4

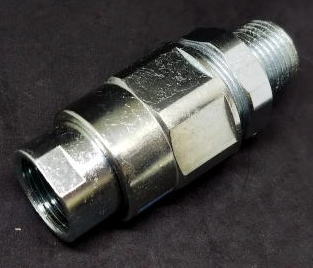

延長ハブ(MSコネクタ用)
RHU

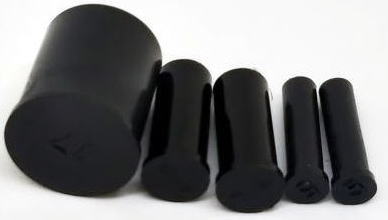

うめ栓(マルチコネクタ用)
EPU
防爆式コネクタ 管用平行めねじ接続用 延長ハブ MSコネクタ用 うめ栓



ノックアウト接続用コネクタ  31

 管用平行おねじ付き

ケーブルを制御盤等のノックアウトに接続するためのコネクタです。

ノックアウト接続用コネクタ
インシュレータ付きのため、絶縁ブッシングは不要です。

ノックアウト接続用コネクタ ノックアウト接続用コネクタ

 ●管用平行おねじ付き
型式 挿入できる
ケーブル外径
パッキン
枠番
φA
mm
φB
D
mm
L1
mm
L2
mm
L3
mm
接続ねじ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
最大
mm
最小
mm
φS1
mm
呼び
 C2BG 06 12 ※3 6 3 6 21.0 24.0 10 33 3.0 16.6 G3/8 49 20
 C2BG 06 16 ※3 6 3 6 21.0 29.0 10 33 3.8 20.9 G1/2 55 20
 C2BG 08 12 8 4 8 23.6 24.0 10 35 3.0 16.6 G3/8 57 20
 C2BG 08 16 8 4 8 23.6 29.0 10 35 3.8 20.9 G1/2 63 20
 C2BG 08 16L12 8 4 8 23.6 29.0 12 35 3.8 20.9 G1/2 66 20
 C2BG 08 22 8 4 8 23.6 36.6 12 35 3.8 26.4 G3/4 89 20
 C2BG 08 28 8 4 8 23.6 44.9 14 35 4.5 33.2 G1 123 20
 C2BG 10 16 10 6 10 26.1 29.0 10 35 3.8 20.9 G1/2 72 20
 C2BG 12 16 12 8 12 28.2 29.0 10 35 3.8 20.9 G1/2 76 20
 C2BG 12 22 12 8 12 28.2 36.6 12 35 3.8 26.4 G3/4 97 20
 C2BG 12 28 12 8 12 28.2 44.9 14 35 4.5 33.2 G1 132 10
 C2BG 14 16 ※3 14 12 16 33.4 30.3 12 37 3.8 20.9 G1/2 97 20
 C2BG 16 16 ※1 16 12 16 33.4 30.3 12 37 3.8 20.9 G1/2 94 20
 C2BG 16 22 16 12 16 33.4 36.6 12 37 3.8 26.4 G3/4 106 20
 C2BG 20 22 20 16 20 39.1 36.6 12 39 3.8 26.4 G3/4 133 20
 C2BG 20 28 20 16 20 39.1 44.9 14 39 4.5 33.2 G1 171 20
 C2BG 24 28 24 20 24 45.5 44.9 14 40 4.5 33.2 G1 200 10
 C2BG 24 36 24 20 24 45.5 54.8 14 40 4.5 41.9 G1-1/4 229 10
 C2BG 27 28 ※1 27
※2
24 28 50.1 48.1 14 42 4.5 33.2 G1 223 10
 C2BG 28 36 28 24 28 50.1 54.8 14 42 4.5 41.9 G1-1/4 256 10
 C2BG 32 36 32 28 32 55.5 54.8 14 44 4.5 41.9 G1-1/4 282 10
 C2BG 36 36 ※1 36 32 36 60.5 58.3 14 45 4.5 41.9 G1-1/4 298 5
 C2BG 36 42 36 32 36 60.5 62.9 16 45 5.0 47.8 G1-1/2 358 5
 C2BG 38 42 ※3 38 36 40 68.1 65.7 16 46 5.0 47.8 G1-1/2 423 5
 C2BG 40 42 ※1 40 36 40 68.1 65.7 16 46 5.0 47.8 G1-1/2 415 5
 C2BG 40 54 40 36 40 68.1 74.2 16 46 5.0 59.6 G2 459 5
 C2BG 42 42 ※1※3 42
※2
40 44 74.3 74.2 16 50 5.0 47.8 G1-1/2 473 5
 C2BG 44 54 ※3 44 40 44 74.3 74.2 16 50 5.0 59.6 G2 497 5
 C2BG 48 54 ※3 48 44 48 79.7 76.8 16 53 5.0 59.6 G2 562 5
 C2BG 52 54 ※1※3 52 48 52 85.2 82.0 16 57 5.0 59.6 G2 627 5


注1.  ※1印の品番のものにはインシュレータが付いていません。
注2. ※2印の27,42は、ケーブルのシースを剥ぎ取って通線すればそれぞれ外径φ28mm、φ44mmのケーブルにも適用します。
注3. ※3印の品番については、UL/CSAに該当しない製品です。





●メートルおねじ付き
型式 挿入できる
ケーブル外径
パッキン
枠番
φA
mm
φB
D
mm
L1
mm
L2
mm
L3
mm
接続ねじ
IEC 60423
重量
(g/個)
最小入数
(個/袋)
最大
mm
最小
mm
φS1
mm
呼び
 C2BM 06 16 ※3 6 3 6 21.0 24.0 10 33 3.0 15.9 M16×1.5 48 20
 C2BM 08 16 8 4 8 23.6 24.0 10 35 3.0 15.9 M16×1.5 65 20
 C2BM 08 20 8 4 8 23.6 29.0 10 35 3.6 19.9 M20×1.5 64 20
 C2BM 10 16 10 6 10 26.1 28.2 10 35 3.0 15.9 M16×1.5 64 20
 C2BM 10 20 10 6 10 26.1 29.0 10 35 3.6 19.9 M20×1.5 70 20
 C2BM 12 20 12 8 12 28.2 29.0 10 35 3.6 19.9 M20×1.5 75 20
 C2BM 15 20 ※1 15 ※2 12 16 33.4 30.3 10 37 3.6 19.9 M20×1.5 88 20
 C2BM 16 25 16 12 16 33.4 36.6 10 37 3.6 24.9 M25×1.5 106 20


注1. ※1印の品番のものにはインシュレータが付いていません。
注2. ※2印の15は、ケーブルのシースを剥ぎ取って通線すれば外径φ16mmのケーブルにも適用します。
注3. ※3印の品番については、UL/CSAに該当しない製品です。

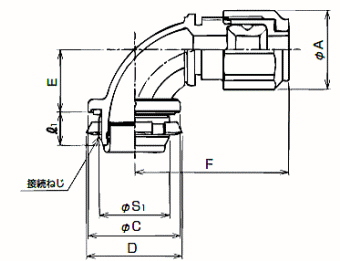

ノックアウト接続用90°形コネクタ  31
   管用平行おねじ付き

ケーブルを制御盤等のノックアウトに接続するための90°形コネクタです。

ノックアウト接続用90°形コネクタ
インシュレータ付きのため、絶縁ブッシングは不要です。

 ノックアウト接続用90°形コネクタ
 ●管用平行おねじ付き
型式 挿入できる
ケーブル外径
※3
パッキン
枠番
φA
mm
φC
D
mm
E
mm
F
mm
L1
mm
接続ねじ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
最大
mm
最小
mm
φS1
mm
呼び
 C29BG 06 16 ※2 6 3 6 21.0 29 16.2 43 10.0 20.9 G1/2 62 20
 C29BG 08 16 8 4 8 23.6 29 18.6 46 10.0 20.9 G1/2 74 20
 C29BG 08 16L12 8 4 8 23.6 29 18.6 46 12.0 20.9 G1/2 80 20
 C29BG 08 22 8 4 8 23.6 36 24.5 53 12.0 26.4 G3/4 108 20
 C29BG 10 16 10 6 10 26.1 29 18.6 46 10.0 20.9 G1/2 80 20
 C29BG 12 16 12 8 12 28.2 29 19.5 48 10.0 20.9 G1/2 96 20
 C29BG 12 22 12 8 12 28.2 36 24.5 53 12.0 26.4 G3/4 114 20
 C29BG 14 16 ※2 14 12 16 33.4 32.6 23.3 61 12.0 20.9 G1/2 165 20
 C29BG 16 16 ※1 16 12 16 33.4 32.6 23.3 61 12.0 20.9 G1/2 159 20
 C29BG 16 22 16 12 16 33.4 36 24.5 52 12.0 26.4 G3/4 132 10
 C29BG 16 28 16 12 16 33.4 44 28.5 59 14.0 33.2 G1 180 10
 C29BG 20 22 20 16 20 39.1 36 22.8 63 12.0 26.4 G3/4 167 10
 C29BG 20 28 20 16 20 39.1 44 28.5 61 14.0 33.2 G1 201 10
 C29BG 24 28 24 20 24 45.5 44 28.5 60 14.0 33.2 G1 237 10
 C29BG 36 42 36 32 36 60.5 61 40.6 75 16.0 47.8 G1-1/2 469 5


注1. ※1印の品番のものにはインシュレータが付いていません。
注2. ※2印の品番については、UL/CSAに該当しない製品です。
注3. ※3印について、挿入できるケーブル最大外径は固定できる最大外径になります。
90°型本体部を通線する場合、ケーブルによっては通線出来ない場合もありますので、
ケーブルシースを剥ぎ取って使用するか、最大外径より小さいケーブル選定を推奨いたします。






電気機器接続用コネクタ  31
   管用平行おねじ付き

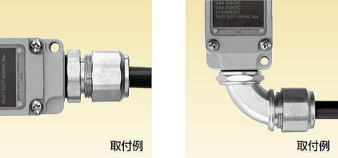

ケーブルをリミットスイッチ等の電気機器に接続するためのコネクタです。
電気機器接続用コネクタ

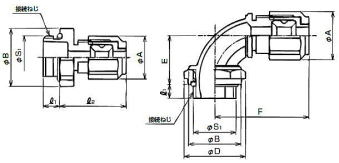

 ●ストレート形
電気機器接続用コネクタ ストレート形
型式 挿入できる
ケーブル外径
パッキン
枠番
φA
mm
φB
mm
L1
mm
L2
mm
接続ねじ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
最大
mm
最小
mm
φS1
mm
呼び
 C2OG 06 16 ※ 6 3 6 21.0 28.2 8 33 20.9 G1/2 49 20
 C2OG 08 12 8 4 8 23.6 24.0 7 35 16.6 G3/8 40 20
 C2OG 08 16 8 4 8 23.6 28.2 8 35 20.9 G1/2 44 20
 C2OG 10 16 10 6 10 26.1 28.2 8 35 20.9 G1/2 64 20
 C2OG 12 16 12 8 12 28.2 28.2 8 35 20.9 G1/2 66 20
 C2OG 12 22 12 8 12 28.2 36.6 8 35 26.4 G3/4 84 20
 C2OG 16 16 16 12 16 33.4 30.3 8 37 20.9 G1/2 83 20
 C2OG 16 22 16 12 16 33.4 36.6 8 37 26.4 G3/4 98 20
 C2OG 20 22 20 16 20 39.1 36.6 8 39 26.4 G3/4 117 20

注.※印の品番については、UL/CSAに該当しない製品です。






 ●90°形
 電気機器接続用コネクタ 90°形
型式 挿入できる
ケーブル外径 ※
パッキン
枠番
φA
mm
φB
D
mm
E
mm
F
mm
L1
mm
接続ねじ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
最大
mm
最小
mm
φS1
mm
呼び
 C29OG 08 16 8 4 8 23.6 30 23 46 8 20.9 G1/2 81 20
 C29OG 10 16 10 6 10 26.1 30 23 46 8 20.9 G1/2 87 20
 C29OG 12 16 12 8 12 28.2 30 24 48 8 20.9 G1/2 99 20
 C29OG 16 16 16 12 16 33.4 32.6 29 61 8 20.9 G1/2 159 10


注. ※印について、挿入できるケーブル最大外径は固定できる最大外径になります。
90°形本体部を通線する場合、ケーブルによっては通線出来ない場合もありますので、
ケーブルシースを剥ぎ取って使用するか、最大外径より小さいケーブル選定を推奨いたします。
