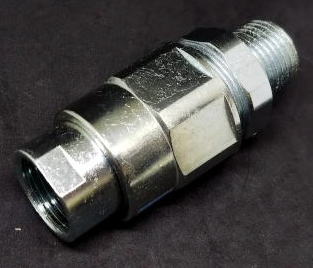

| 防爆式コネクタ 管用平行めねじ接続用 | 31 |
 |
|
 |
|
| 管用平行おねじ付き | |

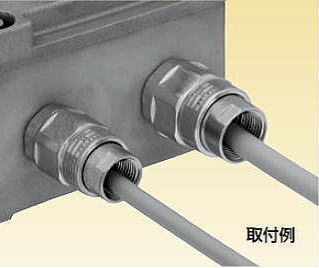

・ケーブルを防爆機器類に接続するための耐圧防爆構造d2G4仕様のコネクタです。 ・ケーブルを科学プラント等の危険のある場所に敷設する場合にご使用下さい。 ・先端にはめねじが切ってあるので電線管などが接続できます。    |
|
 |
| 型式 | 挿入できる ケーブル外径 |
取付けできるねじ JIS B 0202 |

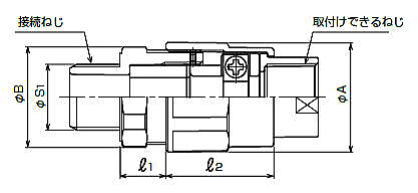

φA | φB | L1 | L2 | 接続できるねじ JIS B 0202 |
重量 （g） |
最小入数 （個/袋） |
||
| 最大 | 最小 | φS1 | 呼び | ||||||||
| CXBG 16 12 | 12 | 10 | G1/2 PF1/2-B |
34.5 | 31.6 | 16 | 62.5 | 20.9 | G1/2 | 172 | 10 |
| CXBG 16 10 | 10 | 8 | 173 | 10 | |||||||
| CXBG 16 08 | 8 | 6 | 174 | 10 | |||||||
| CXBG 16 06 | 6 | 5 | 179 | 10 | |||||||
| CXBG 22 16 | 16 | 14 | G3/4 PF3/4-B |
40.1 | 36.9 | 17 | 64 | 26.4 | G3/4 | 226 | 10 |
| CXBG 22 14 | 14 | 12 | 226 | 10 | |||||||
| CXBG 22 12 | 12 | 10 | 228 | 10 | |||||||
| CXBG 22 10 | 10 | 8 | 229 | 10 | |||||||

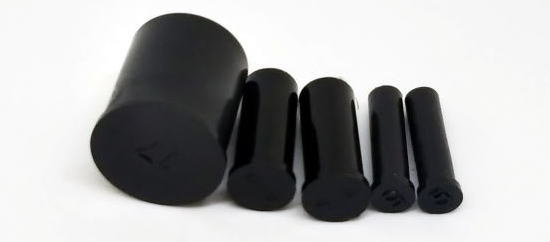

| うめ栓 | 31 |
|
|
 |
|
| マルチコネクタ用 | |

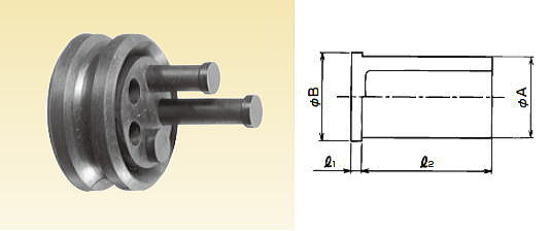

・マルチコネクタのパッキンの予備穴にうめて使用するうめ栓です。 ・うめ栓EPUは、大型マルチコネクタ（型式EM3BG）、E2M型マルチコネクタ（型式E2MBG）にご使用下さい。   |
|
| 【最小入数単位での販売となります。】 | |
| 型式 | 適用する穴径 | φA | φB | L1 | L2 | 重量 （g/個） |
最小入数 （個/袋） |
| EPU 02 | φ2 | 2.0 | 3.0 | 1.5 | 18.6 | 0.1 | 10 |
| EPU 03 | φ3 | 3.0 | 4.0 | 0.2 | 10 | ||
| EPU 04 | φ4 | 4.0 | 5.0 | 0.4 | 10 | ||
| EPU 05 | φ5 | 5.0 | 6.0 | 0.5 | 10 | ||
| EPU 06 | φ6 | 6.0 | 7.0 | 0.7 | 10 | ||
| EPU 07 | φ7 | 7.0 | 8.0 | 1.0 | 10 | ||
| EPU 08 | φ8 | 8.0 | 9.0 | 1.0 | 10 | ||
| EPU 09 | φ9 | 9.0 | 10.0 | 1.2 | 10 | ||
| EPU 10 | φ10 | 10.0 | 11.0 | 1.3 | 10 | ||
| EPU 11 | φ11 | 11.0 | 12.0 | 1.5 | 10 | ||
| EPU 12 | φ12 | 12.0 | 13.0 | 1.7 | 10 | ||
| EPU 13 | φ13 | 13.0 | 14.0 | 2.0 | 5 | ||
| EPU 14 | φ14 | 14.0 | 15.0 | 3.2 | 5 | ||
| EPU 15 | φ15 | 15.0 | 16.0 | 3.2 | 5 | ||
| EPU 16 | φ16 | 16.0 | 17.0 | 2.7 | 5 | ||
| EPU 17 | φ17 | 17.0 | 18.0 | 2.9 | 5 | ||
| EPU 18 | φ18 | 18.0 | 19.0 | 3.2 | 5 | ||
| EPU 19 | φ19 | 19.0 | 20.0 | 5.6 | 5 | ||
| EPU 20 | φ20 | 20.0 | 21.0 | 5.4 | 5 | ||
| EPU 21 | φ21 | 21.0 | 23.0 | 20.0 | 4.2 | 5 |
