P.2621
カテゴリ-9目次に戻る | HOMEへ |

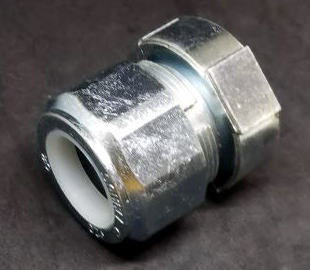

MSコネクタ接続用カップリング | 31 |
![]() |
|
![]() |
MSコネクタ(バックシェル付き)用 | |

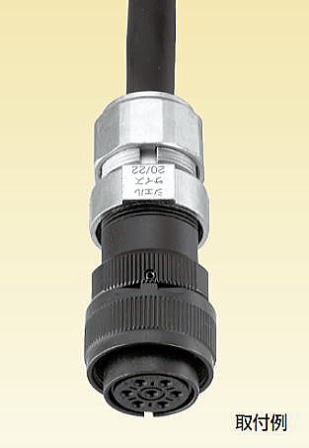

・ケーブルをバックシェル付きのMSコネクタに接続するためのカップリングです。 ・MSコネクタとカップリングの接続は、アルミたて型モーターレンチ(スーパーツール製品番MFT68Aを 推奨)、プライヤー等を使用して堅固に締付けて下さい。 ・本製品はUL登録のみとなります。 ・C2KMの最小入数(個/袋)は1個です。 ![]() ![]() ![]() |
![]() |
型式 | 挿入できる ケーブル外径 |
パッキン 枠番 |
φA mm |
φB mm |
L1 mm |
L2 mm |
L3 mm |
接続MSコネクタ | 重量 (g/個) |
|||
最大 mm |
最小 mm |
シェルサイズ | ねじ ASME B1.1 |
|||||||||
C2KM | 08 10 | 8 | 4 | 8 | 23.6 | 19.7 | 12.8 | 28 | 9.5 | 10SL/12S | 5/8-24UNEF-2B | 32 |
08 14 | 23.4 | 14S | 3/4-20UNEF-2B | 48 | ||||||||
08 16 | 26.6 | 16/16S | 7/8-20UNEF-2B | 42 | ||||||||
08 18 | 30.0 | 18 | 1-20UNEF-2B | 44 | ||||||||
08 20 | 35.0 | 20/22 | 1-3/16-18UNEF-2B | 64 | ||||||||
08 24 | 41.1 | 24/28 | 1-7/16-18UNEF-2B | 73 | ||||||||
12 10 | 12 | 8 | 12 | 28.2 | 19.7 | 12.8 | 28 | 9.5 | 10SL/12S | 5/8-24UNEF-2B | 52 | |
12 14 | 23.4 | 14S | 3/4-20UNEF-2B | 56 | ||||||||
12 16 | 26.6 | 16/16S | 7/8-20UNEF-2B | 59 | ||||||||
12 18 | 30.0 | 18 | 1-20UNEF-2B | 64 | ||||||||
12 20 | 35.0 | 20/22 | 1-3/16-18UNEF-2B | 72 | ||||||||
12 24 | 41.1 | 24/28 | 1-7/16-18UNEF-2B | 81 | ||||||||
16 14 | 16 | 12 | 16 | 33.4 | 28.0 | 12.8 | 29 | 9.5 | 14S | 3/4-20UNEF-2B | 79 | |
16 16 | 26.6 | 16/16S | 7/8-20UNEF-2B | 55 | ||||||||
16 18 | 30.0 | 18 | 1-20UNEF-2B | 77 | ||||||||
16 20 | 35.0 | 20/22 | 1-3/16-18UNEF-2B | 84 | ||||||||
16 24 | 41.1 | 24/28 | 1-7/16-18UNEF-2B | 95 | ||||||||
16 32 | 50.0 | 14.4 | 11.1 | 32 | 1-3/4-18UNS-2B | 115 | ||||||
16 36 | 55.6 | 16.0 | 11.0 | 36 | 2-18UNS-2B | 134 | ||||||
20 18 | 20 | 16 | 20 | 39.1 | 30.0 | 12.8 | 31 | 9.5 | 18 | 1-20UNEF-2B | 104 | |
20 20 | 35.0 | 20/22 | 1-3/16-18UNEF-2B | 101 | ||||||||
20 24 | 41.1 | 24/28 | 1-7/16-18UNEF-2B | 114 | ||||||||
20 32 | 50.0 | 14.4 | 11.1 | 32 | 1-3/4-18UNS-2B | 93 | ||||||
20 36 | 55.6 | 16.0 | 11.0 | 36 | 2-18UNS-2B | 150 | ||||||
24 20 | 24 | 20 | 24 | 45.5 | 35.0 | 12.8 | 32 | 9.5 | 20/22 | 1-3/16-18UNEF-2B | 131 | |
24 24 | 41.1 | 24/28 | 1-7/16-18UNEF-2B | 141 | ||||||||
24 32 | 50.0 | 14.4 | 11.1 | 32 | 1-3/4-18UNS-2B | 160 | ||||||
24 36 | 55.6 | 16.0 | 11.0 | 36 | 2-18UNS-2B | 177 | ||||||
28 20 | 28 | 24 | 28 | 50.1 | 35.0 | 12.8 | 34 | 9.5 | 20/22 | 1-3/16-18UNEF-2B | - | |
28 24 | 41.1 | 12.8 | 24/28 | 1-7/16-18UNEF-2B | 130 | |||||||
28 32 | 50.0 | 14.4 | 11.1 | 32 | 1-3/4-18UNS-2B | 150 | ||||||
28 36 | 55.6 | 16.0 | 11.0 | 36 | 2-18UNS-2B | 203 | ||||||
32 24 | 32 | 28 | 32 | 55.5 | 41.1 | 12.8 | 36 | 9.5 | 24/28 | 1-7/16-18UNEF-2B | 188 | |
32 32 | 50.0 | 14.4 | 11.1 | 32 | 1-3/4-18UNS-2B | 208 | ||||||
32 36 | 55.6 | 16.0 | 11.0 | 36 | 2-18UNS-2B | 225 | ||||||
36 24 ※ | - | - | - | - | - | - | ||||||
36 36 | 36 | 32 | 36 | 60.5 | 55.6 | 16.0 | 37 | 11.0 | 36 | 2-18UNS-2B | 231 |
注1.最小入数(個/袋)は、1個です。
注2.※印の品番については、ULに該当しない製品です。

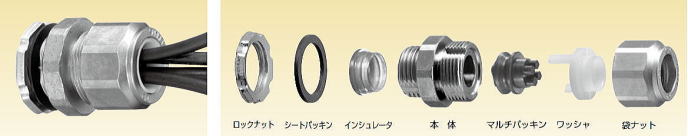

C2M5型/マルチコネクタ | 31 |
![]() |
|
![]() |
M5型マルチパッキン | ||||||||||||||||||||||||||||||||||||||||||
![]() ・E2型、E型及びC2型をマルチ形にするためのEM5型マルチパッキンです。 ・パッキン単体でも、本体に組込んでも販売します。 ・E2型、E型、C2型のすべてのケイグランドに取付けできます。 本体とパッキンの枠番を揃えてご使用下さい。 ・スリーブ有りで使用する場合はスリーブの先端を切ってご使用下さい。 ![]() ・使用しない穴は、ブッシュを切らずに穴に入れたままでご使用下さい。 ・本体がUL品であってもマルチパッキンを組み込んだ場合、ULl品になりません。 ・材質:NBR ![]()
|
![]() |
|||||
管用平行おねじ付き | |||||
インシュレータ付きのため、絶縁ブッシングは不要です。 |
|||||
![]() |
|||||

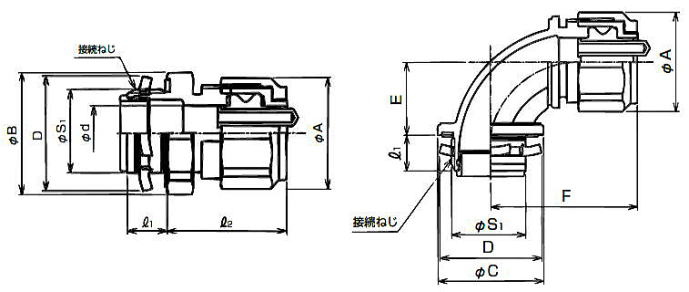

●ストレート形 |
ケーブル 芯数 |
型式 | 挿入できる ケーブル外径 |
パッキン 枠番 |
φA mm |
φB D mm |
φd mm |
L1 mm |
L2 mm |
接続ねじ JIS B 0202 |
重量 (g/個) |
最小 入数 (個/袋) |
||
スリーブ有 mm |
スリーブ無 mm |
φS1 mm |
呼び | ||||||||||
2 | C2M5BG 7X2P-16 ※ | 5〜3 | 7〜5 | 16 | 33.4 | 30.3 | 16.3 | 12 | 35 | 20.9 | G1/2 | 90 | 20 |
C2M5BG 7X2P-22 | 36.6 | 12 | 26.4 | G3/4 | 109 | 20 | |||||||
3 | C2M5BG 6X3P-16 ※ | 4〜3 | 6〜4 | 30.3 | 12 | 20.9 | G1/2 | 82 | 20 | ||||
C2M5BG 6X3P-22 | 36.6 | 12 | 26.4 | G3/4 | 100 | 20 | |||||||
C2M5BG 8X3P-22 | 6〜4 | 8〜6 | 20 | 39.1 | 36.6 | 20 | 36 | 26.4 | G3/4 | 136 | 10 | ||
C2M5BG 8.8X3P-28 | 6.2〜4.5 | 8.8〜6.2 | 24 | 45.5 | 44.9 | 24.3 | 14 | 36 | 33.2 | G1 | 194 | 10 | |
4 | C2M5BG 5X4P-16 ※ | 3〜2 | 5〜3 | 16 | 33.4 | 30.3 | 16.3 | 12 | 35 | 20.9 | G1/2 | 90 | 20 |
C2M5BG 5X4P-22 | 36.6 | 12 | 26.4 | G3/4 | 117 | 20 | |||||||
C2M5BG 8X4P-22 ※ | 6〜4 | 8〜6 | 24 | 45.5 | 44.9 | 21.2 | 36 | 26.4 | G3/4 | 192 | 20 |
注.※印の品番のものは、インシュレータが付いておりません。

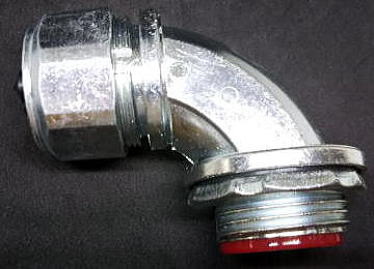

●90°形 |
ケーブル 芯数 |
型式 | 挿入できる ケーブル外径 |
パッキン 枠番 |
φA mm |
φC D mm |
E mm |
F mm |
L1 mm |
接続ねじ JIS B 0202 |
重量 (g/個) |
最小 入数 (個/袋) |
||
スリーブ有 mm |
スリーブ無 mm |
φS1 mm |
呼び | ||||||||||
2 | C29M5BG 7×2P-16 ※ | 5〜3 | 7〜5 | 16 | 33.4 | 32.6 | 22.8 | 59 | 12 | 20.9 | G1/2 | 164 | 20 |
3 | C29M5BG 6×3P-16 ※ | 4〜3 | 6〜4 | 16 | 33.4 | 32.6 | 22.8 | 59 | 12 | 20.9 | G1/2 | 164 | 20 |
C29M5BG 6×3P-22 | 36.0 | 24.5 | 50 | 12 | 26.4 | G3/4 | 135 | 20 | |||||
C29M5BG 8×3P-28 | 6〜4 | 8〜6 | 20 | 39.1 | 44.0 | 28.5 | 56 | 14 | 33.2 | G1 | 207 | 10 | |
C29M5BG 8.8×3P-28 | 6.2〜4.5 | 8.8〜6.2 | 24 | 45.5 | 44.0 | 28.5 | 56 | 14 | 33.2 | G1 | 246 | 10 |
注.※印の品番のものは、インシュレータが付いておりません。

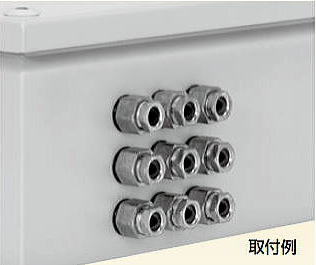

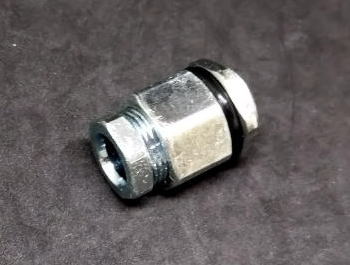

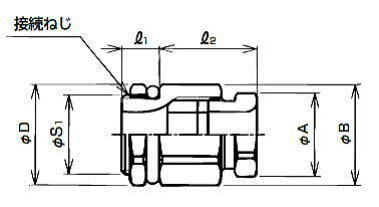

C7型/ノックアウト接続用小型コネクタ | 31 |
![]() |
|
![]() |
メートルおねじ付き | |
・ケーブルを制御盤類のノックアウトに接続するための小型コネクタです。 ![]() ![]() ![]() |
型式 | 挿入できる ケーブル外径 |
φA mm |
φB φD mm |
L1 mm |
L2 mm |
接続ねじ JIS B 0207 |
重量 (g/個) |
最小入数 (個/袋) |
||
最大 mm |
最小 mm |
φS1 mm |
呼び | |||||||
C7BM 06 15 | 6 | 4 | 15.5 | 18.8 | 7.0 | 19 | 14.9 | M15×1 | 21 | 20 |
C7BM 08 15 | 8 | 6 | 15.5 | 18.8 | 7.0 | 19 | 14.9 | M15×1 | 21 | 20 |
![]() |

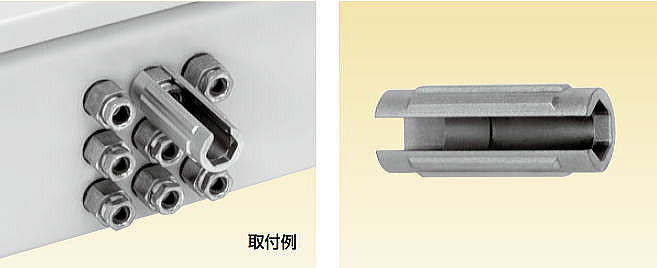

締付け工具C7BM用 | |
・C7BM用の本体及びグランド締付け用専用工具です。 ・狭い場所での締付けや取り外しにご使用下さい。 ![]() |
型式 | 適用するコネクタ | 重量 (g/個) |
最小入数 (個/袋) |
KGTL264 | C7BM 06 15 C7BM 08 15 |
69 | 1 |

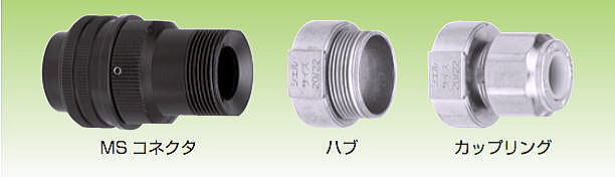

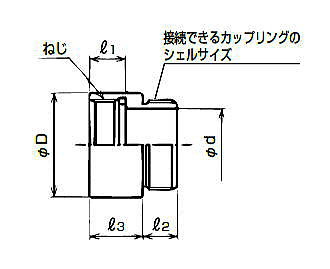

延長ハブ MSコネクタ用 | 31 |
![]() |
|
![]() |
真鍮製 | |
・ケイフレックス、サンフレキROBO、ケイグランド用のMSコネクタ(バックシェル付き)用カップリングの 通線長さを延長するための金属性の延長アダプタです。 ・真鍮製の製品はRoHS対応しておりません。 ・通線部が長くなるために、MSコネクタへのケーブルの接続作業が容易になります。 ・MSコネクタ接続部にはシールができるようにOリングを附属しています。(IP67) ![]() ![]() ![]() |
|
型式 | 接続できる カップリングの シェルサイズ |
φD mm |
φd mm |
L1 mm |
L2 mm |
L3 mm |
接続MSコネクタ | 重量 (g/個) |
最小 入数 (個/袋) |
|
シェルサイズ | ねじ ASME B1.1 |
|||||||||
RHU 10 | 10SL/12S | 19.7 | 12.0 | 9.5 | 9.8 | 15 | 10SL/12S | 5/8-24UNEF-2B | 29 | 1 |
RHU 14 | 14S | 23.4 | 14.2 | 9.5 | 9.8 | 15 | 14S | 3/4-20UNEF-2B | 38 | 1 |
RHU 16 | 16/16S | 26.6 | 17.4 | 9.5 | 9.8 | 15 | 16/16S | 7/8-20UNEF-2B | 48 | 1 |
RHU 18 | 18 | 30.0 | 20.4 | 9.5 | 9.8 | 15 | 18 | 1-20UNEF-2B | 53 | 1 |
RHU 20 | 20/22 | 34.7 | 25.0 | 9.5 | 9.8 | 15 | 20/22 | 1-3/16-18UNEF-2B | 51 | 1 |
RHU 24 | 24/28 | 41.1 | 31.2 | 9.5 | 9.8 | 15 | 24/28 | 1-7/16-18UNEF-2B | 62 | 20 |
RHU 32 | 32 | 49.2 | 39.1 | 11.1 | 11.4 | 15 | 32 | 1-3/4-18UNS-2B | 76 | 1 |
RHU 36 | 36 | 55.6 | 45.5 | 12.7 | 13.0 | 15 | 36 | 2-18UNS-2B | 89 | 1 |
