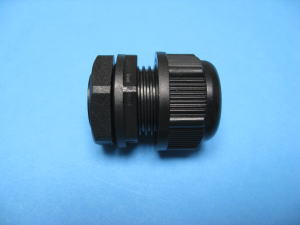

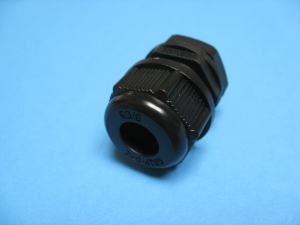

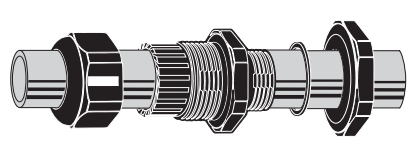

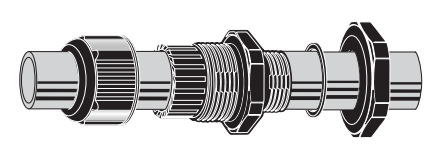

低コスト 樹脂コネクター
625
標準品:ロックナット付き
材質:PA
保護等級:IP68

.■Gねじ
型式 - ネジ規格 寸法 ケーブル外径 A B C D 梱包数量 重量
サイズ 外径 取付穴径 MIN MAX
625-00-01 GPF9B G1/4 13 13.5 5 8 22.6 31 7 8 100 7
625-00-02 GPF13B G3/8 16.5 18 6 10 26 34 7 10.3 100 10
625-00-03 GPF16SB G1/2 20.9 21 5 8 28 38 9 12 100 15
625-00-04 GPF16MB7 G1/2 20.9 21 6 12 28 34 7 12 100 15
625-00-05 GPF16MB G1/2 20.9 21 6 12 28 36 9 12 50 15
625-00-06 GPF16LB G1/2 20.9 21 10 14 31.6 40 10 14 50 15
625-00-07 GPF22MB G3/4 26.5 28 13 17 37 42 11 18.5 20 25
625-00-08 GPF28MB G1 33.1 34 16 21 43 47 13 22 20 35
625-00-09 GPF28LB G1 33.1 34 18 25 48 51 13 25 20 45
625-00-10 GPF36B G11/4 41.8 43 22 32 62 61 14 32 10 80

■Mネジ
型式 - ネジ規格 寸法 ケーブル外径 A B C D 梱包数量 重量
サイズ 外径 取付穴径 MIN MAX
625-00-11 AM12B M12x1.5 12 12 3 6.5 17 28 8 7 100 4
625-00-12 AM16B M16x1.5 16 16 5 8 25 30 8 8 100 8
625-00-13 AM18B M18x1.5 18 18 6 10 25 32 8 10 100 10
625-00-14 GM20B M20x1.5 20 20 8 12 26 36 9 12 100 10
625-00-15 AM24B M24x1.5 24 24 10 14 26 38 10 14 100 15
625-00-16 AM27B M27x2 27 27 13 17 36 41 11 18 50 20
625-00-17 AM33B M33x2 33 33 16 21 42 51 11 22 25 35
625-00-18 AM36B M36x2 36 36 18 25 47 55 11 26 10 45
625-00-19 AM48B M48x2 48 48 22 32 67 58 13 33 5 80

※上記製品に関しては、AMタイプ→GMタイプへの切り替えが予定されております。
  形状の変更箇所はこちらの図面をご参照願います。
  尚、切り替えタイミングは自然切り替えとなっております。(2017/02/10)



■PGねじ
型式 - ネジ規格 寸法 ケーブル外径 A B C D 梱包数量 重量
サイズ 外径 取付穴径 MIN MAX
625-00-20 APG7B PG7 12.5 13 3 6.5 17 28 8 7 100 5
625-00-21 APG9B PG9 15.2 16 5 8 22 30 8 8 100 10
625-00-22 APG11B PG11 18.6 19 6 10 25 32 8 10 100 10
625-00-23 APG13.5B PG13.5 20.4 21 8 12 26 36 9 12 100 15
625-00-24 APG16B PG16 22.5 23 10 14 28 38 10 14 100 15
625-00-25 APG21B PG21 28.3 29 13 17 36 41 11 18 50 25
625-00-26 APG29B PG29 37 37 18 25 42 49 11 26 20 45
625-00-27 APG36B PG36 47 47 22 32 58 58 13 33 10 75

※上記製品に関しては、APGタイプ→GPGタイプへの切り替えが予定されております。
  形状の変更箇所はこちらの図面をご参照願います。
  尚、切り替えタイミングは自然切り替えとなっております。(2017/02/10)
