カンタッチ
カンタッチ継手とは、「漏れない」「抜けない」「外れない」画期的なホース用継手です。
インサートスリーブをホースに刺し込み、バックリングで押さえて隙間無くシールするため、漏れやホース抜けが完全に無くなり、安全な配管が約束されます。製品目次はこちら
374
1)ホースとの接続構造
a)ホースバンドがいらない
<カンタッチの場合>
カンタッチ独自のインサートスリーブは一山でしっかりまとめてホールド。
ホースバンド不要で外観もスッキリ。

<従来のタケノコ構造>
タケノコを差し込んでホースバンドで締め上げる。
作業着に引っかかったり、圧力や振動で緩み、漏れ、抜けの心配があり、凹凸が多いので締め上げる力が分散されます。
b)A社との比較

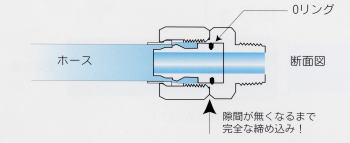

<カンタッチの場合>
インサートスリーブが本体と分割されているので締め込みの際、ホースによじれが発生しにくい。締め込めるのがカンタッチの特徴。
誰が配管しても同じように安全な締め込みができます。
(トルク指定なし)

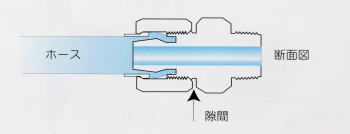

<A社継手>
ボディがインサート部と一体化しているため、ホースが共回してしまい、締め込みの途中でホースが切れるなど、最後まで締め込めない現象が起きます。
(締め付けトルク指定)

製品目次はこちら
2)インサートの形状

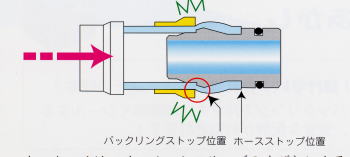

<カンタッチの場合>
カンタッチはインサートスリーブのくびれによる独特のダム構造と樹脂製のバックリングがホースのすべりを押さえ、しっかり成形します。
ホース糸ごと一点集中でロックされ、締め込みすぎによるホースの破損もありません。

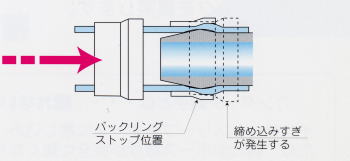

<A社継手>
A社製のインサートの構造では、締め込みすぎるとバックリングがインサートの山を乗り越えてしまいホース切れの原因となる可能性があり、耐圧性も低減します。
製品目次はこちら
3)バックリングの材質

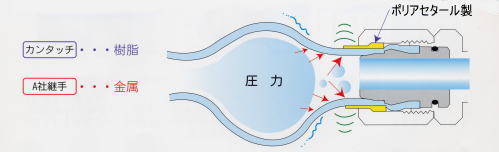

カンタッチは樹脂製のバックリングなので、急に圧力がかかってホースが膨らんでも柔軟性があるためホースを傷めず、一点集中によるロックで糸抜けがありません。
ホースも樹脂製、バックリングも樹脂製なので密着度が高く優れたシール性を発揮します。

4)配管接続が自由自在
ホース付け替えの際など、インサートスリーブごと外れるので、ホースの弛み、緩みをなくし、他のラインとの入れ替えも簡単。工数低減になります。
※カンタッチの性能を十分に発揮させるため、ホースの内・外径をご確認の上、必ず規定のサイズでご使用下さい。
異径のホースをご使用になった場合の事故などは保証しかねます。

各製品の詳細についてはお問合せ下さい。
5)カンタッチ装着手順マニュアル
■カンタッチ装着手順マニュアルはこちら


6)カンタッチシリーズ 製品目次


カンタッチシリーズ 製品目次
カンタッチ
標準品メタル製
TH4-1/4〜
カンタッチ
カップリングカンタッチ
配管接続変更が容易
THC 9P2〜
カップリングカンタッチ
カンタッチJ
ナット部プラスチック低コスト
JH6-1/4〜
カンタッチJ
カンタッチTHJ
ナット部プラスチック低コスト

接液部SUS製
THJ6-1/4〜
カンタッチTHJ
スーパーカンタッチ
大口径ホース用継手
TH38-1 1/2〜
スーパーカンタッチ
中低圧ゴムホース用継手
WSホース用継手
WSホース用継手
プラストホース用継手
プラストホース専用
PLH9-3/8〜
プラストホース継手
カンタッチエルボ
THL15-3/8〜
省スペース配管&部品点数削減
カンタッチエルボ
クイックカンタッチJH

パネルタッチ・トップタッチ
隔壁用アダプター
TTH02〜/TT02〜

パネルタッチ・トップタッチ
テトラタッチ
TTV03・TTV04

パネルタッチ・トップタッチ用
パネルブラケット

PBS-02〜
パネルブラケット

らくだ継手
締付け工具不要(低圧用)
らくだ8-13-1/4〜

らくだ継手
ステンレス製
配管用継手

ステンレス製
ねじ込み形ボールバルブ

省スーペース配管&部品点数削減
RV-2017k/2ポートボールバルブ
逆流防止弁[TOMAL]
トマル


トマル
インサートプラグ
インサートプラグ
水フィルター[F1シリーズ]
ひと目で交換時期のわかる透明フィルタ
水フィルター
配管接続クランプ「しめ太」
省スペース型(3点可動式)
クランプ
しめ太
フリーポートマニフォールド

フリマニ
