ホース用継手 カップリングカンタッチ 374
カップリングカンタッチ ■ カンタッチとプラグが一体化しているため、配管の接続変更組換えが容易。
■ 従来ご使用頂いているカンタッチの性能はそのまま。漏れ、抜けの心配はない。
■ 材質はステンレス製と真鍮製の2種類より選択。
※材質が真鍮製のみROHS非対応となります。

※接続可能カプラー;日東工器TSPカプラ及び同等商品
仕 様
最高使用圧力 1 MPa ※使用するホースの使用圧力範囲でご使用下さい。
引張力 400 N以上(40kg以上)

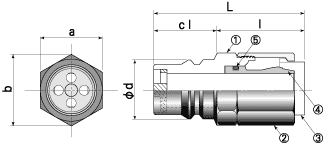

寸 法 図
カップリング寸法図 品 名 材 質
@ボディ BsBM/SUS304
Aナット BsBM/SUS304
エンジニアリングプラスチック
Bバックリング ポリアセタール
Cインサートスリーブ SUS304
エンジニアリングプラスチック
DOリング ネオプレン/フッ素ゴム
寸 法 表
型 式 φd cl 適用ホース内径×外径 a b Oリング
THC 9P2 15.5 57 35 22 φ9×15 24 27.7 P9
THC 12P3 20.0 62 37 25 φ12×18 26 30.0 P11
THC 15P4 25.5 65.7 36.7 29 φ15×22 30 34.6 P16
THC 19P6 32.7 81 45 36 φ19×26 35 40.5 P20
THC 25P8 40.6 87 47 40 φ25×33 42 48.5 P24
JHC 9P2 15.5 57 35 22 φ9×15 24 27.7 P9
JHC 12P3 20.0 62 37 25 φ12×18 26 30.0 P11
JHC 15P4 25.5 65.7 36.7 29 φ15×22 30 34.6 P16

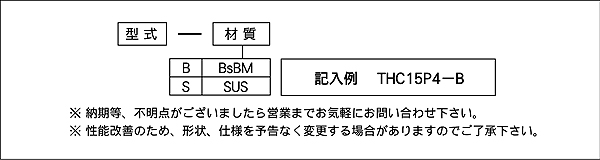

注文形式
注文形式
