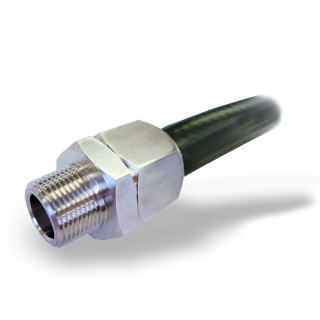

WSホース用継手

WSホース用継手
（中低圧ゴムホース用継手）

374

■特長

・他のカンタッチシリーズより耐圧性アップ。

・適用流体は工業用水の他に、一般作動油、潤滑油、燃料油などに対応可能。

・ゴムホース用の継手なので、配管に柔軟性を持たせたい時に最適。

専用ゴムホースはこちら

仕　様
適用	WSホース（中低圧ゴムホース）
最高使用圧力	1.8MPa(20℃) ※

※WSホースの使用圧力範囲でご使用下さい。

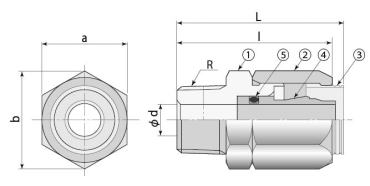

寸法図	品　名	材　質
	①ボディ	SUS304
	②ナット	SUS304
	③バックリング	SUS304
	④インサートスリーブ	SUS304
	⑤Ｏリング	クロロプレン (オプション：フッ素ゴム)

WSホース用継手
型　式	R	a (mm)	b (mm)	φｄ (mm)	Ｌ (mm)	ｌ (mm)	Oリング呼び径
WSL04-1/4S	1/4	21	(24.3)	φ5	45.9	41.5	P 6
WSL06-3/8S	3/8	24	(27.7)	φ7	48.5	44.4	P 9
WSL08-1/2S	1/2	26	(30)	φ10	49.7	46.4	P11
WSL12-3/4S	3/4	38	(43.9)	φ17	63	58.5	P20

適用WSホース（中低圧ゴムホース）
型　式	内径 (mm)	外径 (mm)	最小曲げ半径(㎜)	質量 (g/m)
WS18Z-04	6.3	12.7	76	120
WS18Z-06	9.5	15.9	76	160
WS18Z-08	12.7	19.8	127	220
WS18Z-12	19	26.2	178	340

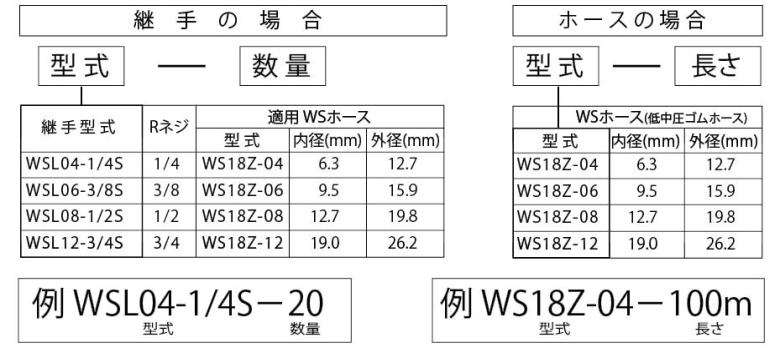

注文形式

●ご注文に際しましては、次の事項をご指示下さい。

※ 特注品として、掲載のネジサイズ以外の製品製作も承っております。お問い合わせ下さい。
※ 本継手が適用しているWSホース（中低圧ゴムホース）の販売も行っております。
また継手とのセット販売も可能です。ご要望に応じて、継手とホースを組付けた形での
納入サービスも致します。

※ 納期等、不明点がございましたら営業までお気軽にお問い合わせ下さい。
※ 性能改善のため、形状、仕様を予告なく変更する場合がありますのでご了承下さい。

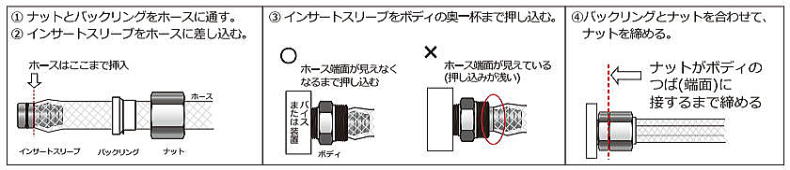

- 装着手順 -
