セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ2.6～

フレックスシャフト　チューブなし　コンパクト設計　SFタイプ

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト　標準品チューブ付リモコン（遠隔操作）用 CSタイプ

フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DSタイプ

軸受けにオイレスメタル（プッシュ）使用。

メリット
ボールべアリングタイプより部品点数が少なく、部品に高い精度が必要ないので比較的ローコストと言える。
ボールべアリングタイプに比べるとラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できる。とにかく丈夫である。低・中・高速回転の全てに対応できる。

デメリット
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。

タイプ

トルク伝達タイプ

フレキシブルシャフト 標準品チューブ付き DBタイプ

軸受けにボールベアリングを使用。

メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。

デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。

タイプ

トルク伝達タイプ

ケーシングブレードチューブ

ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能（捩じれにくくなる）等の効果があります。
また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。
※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり（ケーシングとブレードが非常にズレやすくなる等）しますのでご注意下さい。
その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式：KSPB-3.5N)

タイプ

柔軟性タイプ

材質

SUS304

MASフレックス

MAS規格に基づいた、可動部、振動部、移動部での使用に適したフレキシブル電線保護管です。
※日本工作機械工業会規格
●構造
噛合わせ式の金属螺旋管に軟質塩化ビニール（防水）を被覆加工した電線保護管です。
●種類
ビニール被覆タイプはその使用箇所、用途において被覆材を変化させる事により、最大の目的を発揮出来る様、次の４種類があります。

タイプ

柔軟性タイプ

材質

鉄亜鉛メッキ帯鋼

RFフレックス

完全防水構造（IP68）に加え、油・ベンジン・酸・溶剤・オゾン・シリコン・カドミウムに対しても優れた耐性を持ってます。また、自己消火性を持ち燃焼時にもハロゲン化合物を発生せず低煙・低毒のため安心して使用していただけます。（ハロゲンフリー）

規格：IEC204（DIN EN60204）…可動部に適した製品です。
構造：●オールプラスチックによる平行波形構造。
樹脂フレキ・プラスチックフレキ
材質 ：●ナイロン6(PA6)
使用温度 ：●-40℃～+120℃
標準色 ：●黒（グレーもあります。お問い合わせ下さい。）

タイプ

柔軟性タイプ

材質

ナイロン6

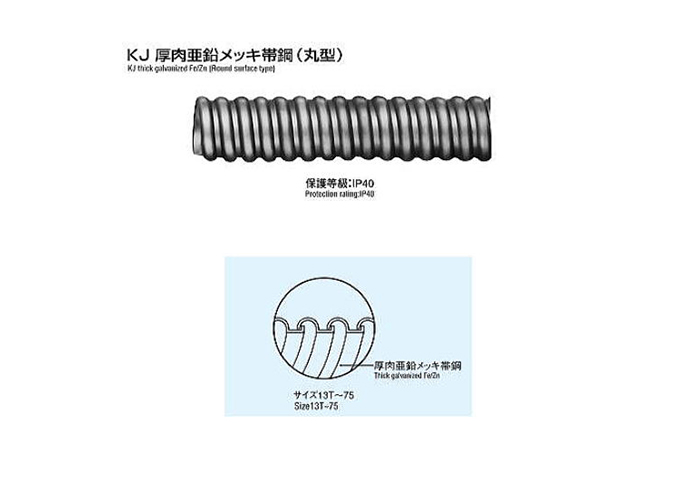

KJフレックス

圧縮荷重に耐えうる肉厚チューブです。

タイプ

柔軟性タイプ

材質

厚肉亜鉛メッキ帯鋼

サイズ

内径13.5ｍｍ～

インターロックチューブ

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

インターロック型メタルホース

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。
電線保護管、粉体輸送管、排気管等、構造上防水ではありませんが、外装に樹脂被覆を施工し
簡易防水も可能となります。
また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でご使用下さい。)

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径25ｍｍ～

STチューブ （フレキシブルシャフト用保護管）

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

タイプ

柔軟性タイプ、トルク伝達タイプ

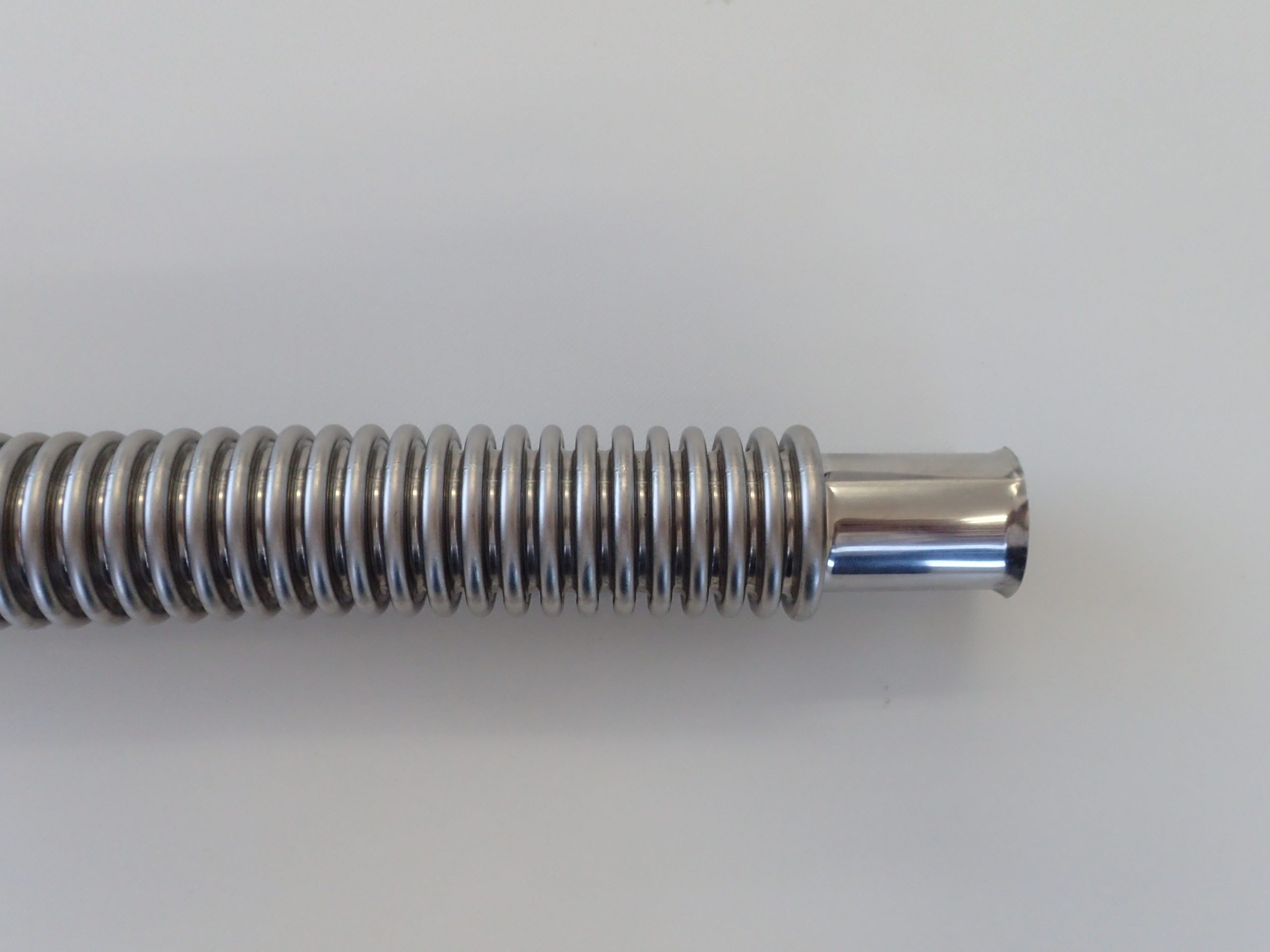

シームレスチューブ

ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき
る。外装にステンレスブレード掛けで更に高圧に耐える。端尺加工（任意長、金具銀ロー付け）にて製造販売。

タイプ

流体・エアー用チューブ

材質

SUS304・SUS316(特注)

サイズ

内径8.2～

シームレスチューブ（ワンピッチタイプ）

一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。
また、単一山なので首元部分の捻れが抑えられます。

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

タイプ

流体・エアー用チューブ

材質

SUS304・SUS316（特注）

サイズ

内径26.5mm～

スパイラルチューブミニ

細く、しなやかなチューブです。輸送管や保護管に適しております

タイプ

流体・エアー用チューブ

材質

SUS316LorSUS304

サイズ

内径5.5mm～
