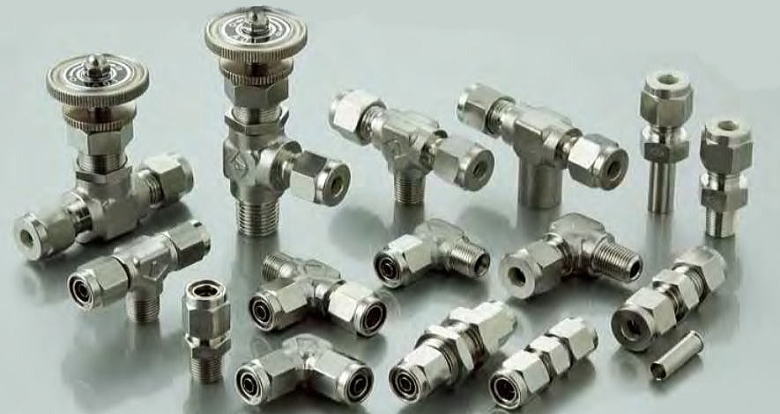

ＡＷ型継手（ステンレス製）
244

AW型継手（ステンレス製）
 推奨締付トルク
ねじサイズ 締付トルク(N・m)
R1/8 7〜9
R1/4 12〜14
R3/8 22〜24
R1/2 28〜30

適用するパイプの条件、使用圧力、締付け方法、再締付け方法、注意事項等・・・
※詳細資料はこちら⇒ 詳細資料


メスユニオン　AWPW
 　
（unit：mm）
型式 適用パイプ
外径φ
T		 P
（Rc or NPT）		 A B C D E F
(HEX)		 G
(HEX)		 Ｈ 質量
（ｇ）
Mass
244-AWPW-3-1 3 1/8 32.9 11 15.9 13.4 2.5 14 12 26 28
244-AWPW-3-2 3 1/4 33.9 13 15.9 13.4 2.5 17 12 27 35
244-AWPW-4-1 4 1/8 34.8 11 17.8 15.3 3.5 14 14 27.5 33
244-AWPW-4-2 4 1/4 35.8 13 17.8 15.3 3.5 17 14 28.5 39
244-AWPW-6-1 6 1/8 34.9 11 17.9 15.4 5 14 14 27.5 29
244-AWPW-6-2 6 1/4 35.9 13 17.9 15.4 5 17 14 28.5 44
244-AWPW-6-3 6 3/8 37.9 14 17.9 15.4 5 22 14 30.5 58
244-AWPW-6-4 6 1/2 39.9 19 17.9 15.4 5 26 14 32.5 69
244-AWPW-8-2 8 1/4 36.8 13 18.8 16.8 6 17 15.87 29 43
244-AWPW-8-3 8 3/8 38.8 14 18.8 16.8 6 22 15.87 31 61
244-AWPW-8-4 8 1/2 40.8 19 18.8 16.8 6 26 15.87 33 73
244-AWPW-10-2 10 1/4 37.8 13 19.8 17.8 8 17 19 30 49
244-AWPW-10-3 10 3/8 39.8 14 19.8 17.8 8 22 19 32 71
244-AWPW-10-4 10 1/2 41.8 19 19.8 17.8 8 26 19 34 83
244-AWPW-12-2 12 1/4 40.8 13 22.8 22.8 10 22 23 30 90
244-AWPW-12-3 12 3/8 42.8 14 22.8 22.8 10 22 23 32 87
244-AWPW-12-4 12 1/2 44.8 19 22.8 22.8 10 26 23 34 101
※NPTネジタイプは受注生産品になります
袋ナット　AWN
 　
（unit：mm）
型式 適用パイプ外径φ　T G(HEX) L 質量（ｇ）Mass
244-AWN-3 3 12 12 9
244-AWN-4 4 14 12.5 10
244-AWN-6 6 14 12.5 9
244-AWN-8 8 15.87 13.5 13
244-AWN-10 10 19 15 18
244-AWN-12 12 23 17.5 30

フェルール（フロント）　AWFF
 　
（unit：mm）
型式 適用パイプ外径
φ　T		 質量（ｇ）Mass
244-AWFF-3 3 0.4
244-AWFF-4 4 0.5
244-AWFF-6 6 0.7
244-AWFF-8 8 0.9
244-AWFF-10 10 1.1
244-AWFF-12 12 3.0
フェルール（リア）　AWFR
 　
（unit：mm）
型式 適用パイプ外径φ　T 質量（ｇ）Mass
244-AWFR-3 3 0.2
244-AWFR-4 4 0.3
244-AWFR-6 6 0.4
244-AWFR-8 8 0.5
244-AWFR-10 10 0.6
244-AWFR-12 12 1.2

PTパネル（ステンレス製）　DAW-○○-SUS
 　
（unit：mm）
型式 L A（Rc） B（HEX） M 取付穴径 最大取付
板厚		 質量
（g）
Mass
244-DAW-01-SUS 25 1/8 17 M14×1.0 15 12 27
244-DAW-02-SUS 25 1/4 21 M18×1.5 19 11.5 38
244-DAW-03-SUS 30 3/8 26 M22×1.5 23 15.5 65
244-DAW-04-SUS 35 1/2 30 M27×1.5 28 20 95

　
