アンカー付きサドル★インサートクリップ　 Saddle Insert Clip System
 358
特長：
●マンション工事など、狭い個別空間施工に最適！
　竣工検査時にケーブルが脱落していたら？？？そんな心配を　
　サドルインサートクリップ　Insert Clipが解決します。
●手直しできる部位ならまだしも、時間もコストもかかります。
　せっかく施工しても落ちてしまえば意味がありません。そんな心配は
　ありませんか？サドル付きインサートクリップ　Insert clipはアンカー
　不要です

●適応部材：RC・ハーフPC・ALC・デッキプレート・アスロック・スパン
　クリート・レンガ・ブロック・木が対象です。
　（相手部材による、プラグ変更はありません。）
※不適応部材：鉄、石膏ボード、ベニヤ板には使用できません。
簡単！
使用工具は6mmビット1本のみ		 早い！
指で押し込むワンプッシュサドル
抜けない
カール･アンカー･ピン打ち不要！
（プラグの引き抜き荷重20kg以上！)		 便利
2～3サイズを兼用できる！
（口径別のサドル不要！）

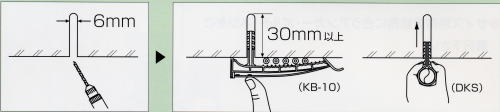

Insert clipを取り付ける箇所にドリルで6mmの穴を開けます。Insert clipは全て6mmの穴で取り付けることができます。
↓
パイプの上から取り付け穴に差し込みます。
↓
見た目も美しく、頑丈な仕上がりです。
使用工具は6mm口径のドリルだけ
プラグサイズが10シリーズ44アイテム全て6mmに統一されているため、仕様工具は6mmのドリルだけで簡単に施工できます。
マックス㈱デウォルト充電式ハンマードリル18/24/36voltもオプションにて販売いたします。
施工時のヒビ対策に
フーチン等のコーナー部や幅の狭い部位など、アンカーを打つとヒビ等にリスクが伴う箇所に最適です。
耐候性・耐熱性に優れています
材質は燃焼時にハロゲンガスが発生しない(ハロゲンフリー）ポリプロピレンを使用。
耐紫外線処理済で耐候性にも優れています。
Insert clipが挿入後、抜けない理由
挿入時はプラグフィンが進行方向にすぼまり、指一本で押し込めます。 引き抜き字はプラグフィンの先端部が内壁に広がり爪を立てて強度を上げます。

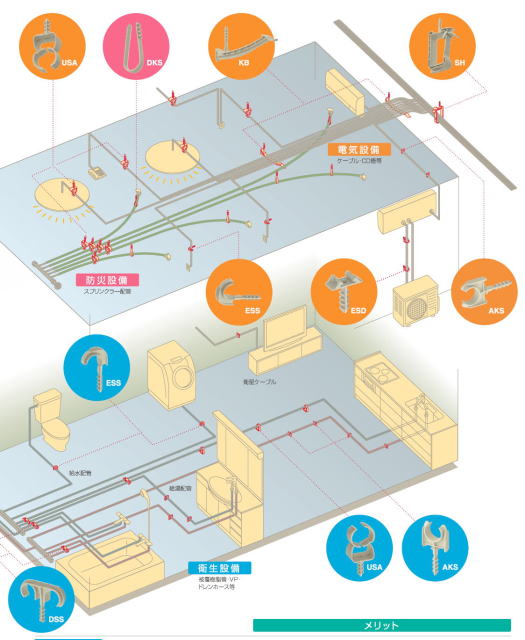

インサートクリップシステムバリエーション　アンカーつきクリップが仕事を変える！
用途 種類 特長
衛生設備 電気設備 防災設備 クリップUSA
 被覆樹脂管、サヤ管、ドレンホース
CD、PF管等を支持します。
クリップDSS
 下穴1つ、サドル1つで2ライン同時に施工できます。
クリップESS
 外径15～32mmまでのパイプ・ケーブルを支持します。
クリップDKS
 外径3～40mmまでのパイプ・ケーブル・ドレンホース等を支持します。
クリップAKS
 外径12～51mmまでのパイプ・ケーブルを支持します。
クリップ　ESD
パイプ・ケーブル・ドレンホースなどを結束バンド(幅4.5mm、厚さ1.4mmまで）等で支持します。
クリップ　DSN　
 樹脂アンカーとしてさまざまな物を固定できます。
クリップ　KB　
 天井高の低い場所にケールブを4～12本取付できます。


クリップ　SH
複数のケーブルを同時に配線できるボックス型です。
クリップ　EC
 他クリップへの追加配管の支持はもちろん、単独での配管支持としても使えます。
クリップ　EKP

 クリップECを接着剤などで固定する支持材です。
施工(アプリケーション）事例
衛生設備 被覆樹脂管、サヤ管樹脂パイプ等が施工対象 施工時間が早い。
カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備 ケーブル、CD、PF管（二重天井部材） 貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。
取付方向による役割の変化
施工上の注意
取扱のご注意はこちら　PDFが開きます。
サドル別適合表
型式 特長 型式タイプ 適合外径
(mm）		 被覆樹脂管 サヤ管 CD管 PF管 TL管
保温5mm 保温10mm
USA
ワンプッシュタイプ		 プラグ長25mm
RC、ハーフPCに対応		 USA16-20/25 16～20 - - - 14 - 10・14
USA20-25/25 20～25 10 - 16・18 14・16 14・16 16
USA25-32/25 25～32 10・13 10 22・25 22 16・22 16・22
プラグ長
11mm
アスロック・スパンクリート用、ショートアンカー対応		 USA16-20/11 16～20 - - - 14 - 10・14
USA20-25/11 20～25 - - 16・18 16 14・16 16
USA25-32/11 25～32 - - 22・25 22 22 22
DSS
ダブルタイプ		 押さえ込み型 DSS10 4～12 - - - - - -
DSS21 13～22 10・13 - 16 14・16 14・16 10・14・16
DSS28 23～31 10・13 10・13 18・22・25 22 22 22
ホールド型 DSS20-25 20～25 10・13 - 16・18 14・16 14・16 10・14・16
DSS25-32 25～32 10・13・16 10・13 22・25 22 22 22
ESS
シングル		 ECを増設可能 ESS18 15～21 - - 16 14・16 14 10・14・16
ESS22 22～26 10・13 - 18 - 16 16・22
ESS28 27～34 16 10・13 22・25 22 22 -
DKS
万能タイプ		 共同住宅
スプリンクラー配管用		 DKS3-13 3～13 - - - - - 10
DKS6-20 6～20 - - - 14・16 14 10・14
DKS8-28 8～28 10・13 - 16・18・22 16・22 14・16 16・22
DKS20-40 20～40 - - 22・25・28・30 22・28 22・28 -
AKS
スタンダードタイプ		 ECを増設可能 AKS13 12～13 - - - - - -
AKS16 14～16 - - - - - 10
AKS18 17～19 - - - 14 - 14
AKS20 19～21.5 - - 16 16 14 -
AKS22 22～24 - - 18 - 16 16
AKS25 24.5～27.5 10 - - 22 - 22
AKS28 28～30.5 13 - 22・25 - 22 -
AKS32 31～36.5 16 - 28・30 28 28 -
AKS40 37～40 20 - - - - -
AKS50 49～51 - - - - - -
EC
増設プラグタイプ		 ESS/AKS/SH/KB/ESDに
増設することでケーブルとCD管の取り付けを同時に行うことが可能		 EC16 15～16 - - - - - -
EC18 17.5～18.5 - - - - - 14
EC19 18.5～19.5 - - - 14 - -
EC20 19.5～21 10 - 16 16 14 -
EC22 21.5～23 13 - 18 - 16 16
EC25. 24.5～26 - - 22 22 - 22
EC28 27.5～29 16 - 25 - 22 -
EC32 31～32.5 - - 28 28 - -
EC37 37～38.5 20 - 30 - 28 -
EC40 38.5～40 - - 36 36 - -
EC50 49～51 - - - - - -
ESD 結束バンドタイプ DSN　樹脂アンカータイプ KB　ウィングタイプ
型式タイプ
ESD11
ESD30
ESD45
結束バンドを通し使用可。
ECを増設可
型式タイプ
DSN30
DSN40
DSN50
樹脂アンカーとして使用


型式タイプ
KB10
KB20
天井高の低いところ、部屋内に
ECに対応
SH ボックスタイプ EKP　 EC用貼り付け
固定ベース
取付方向による役割の変化
施工上の注意
取扱のご注意はこちら　PDFが開きます。
型式タイプ
SH15
SH30
樹脂アンカーとして使用
型式タイプ
SH15
SH30
樹脂アンカーとして使用
