アンカー付きサドルインサートクリップ

インサートクリップ目次へ

アンカー付きサドル★インサートクリップ　 Saddle Insert Clip System　

358

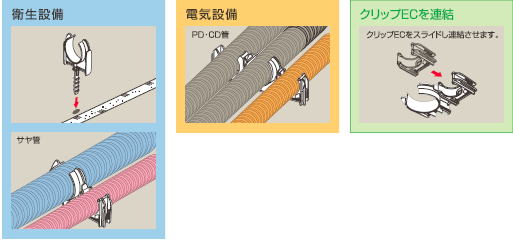

仕様・用途		メリット
衛生設備	被覆樹脂管、サヤ管樹脂パイプ等が施工対象	施工時間が早い。カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備	ケーブル、CD、PF管（二重天井部材）	貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。

■クリップAKS

●サイズのバリエーションが広く、床、壁、天井などのパイプを支持できます。 ●本体を左右に増設プラグのECを連絡することで複数管を同時に施工できます。
口径：12～51mm	タイプ：スタンダードタイプ	耐荷重：2kg


クリップAKS	取り付け方向

型式　タイプ	仕様			サドル別適合					入り数
	適合外径	侵入深度(mm)	許容荷重(kg)	被覆樹脂管		さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
	適合外径	侵入深度(mm)	許容荷重(kg)	保温5mm	保温10mm	さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
AKS13	12～13	35以上	2	-	-	-	-	-	50	50/4=200
AKS16	14～16	35以上	2	-	-	-	-	-	50	50/4=200
AKS18	17～19	35以上	2	-	-	-	14	-	50	50/4=200
AKS20	19～21.5	35以上	2	-	-	16	16	14	50	50/4=200
AKS22	22～24	35以上	2	-	-	18	-	16	50	50/4=200
AKS25	24.5～27.5	35以上	2	10	-	-	22	-	50	50/4=200
AKS28	28～30.5	35以上	2	13	-	22/25	-	22	50	50/4=200
AKS32	31～36.5	35以上	2	16	-	28/30	28	28	50	50/4=200
AKS40	37～40	35以上	2	20	-	-	-	-	50	50/4=200
AKS50	49～51	35以上	2	-	-	-	-	-	50	50/2=100

※許容荷重は静荷重です。 ※ECと連絡し施工する場合、プラグがついている本体の許容荷重値を超えないようご注意下さい。

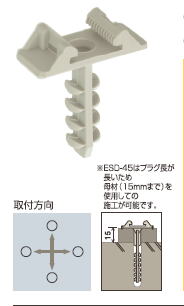

■クリップESD　結束バンドタイプ

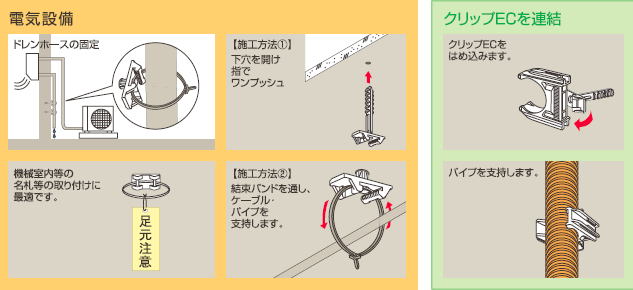

●結束バンドを挿入し、支持、固定します。 ●３種類のプラグ長をラインナップしました。
結束バンドタイプ	幅4.5・厚さ1.4mmまで	耐荷重：2kg/3kg

クリップESD

クリップESD結束バンドタイプ

型式　タイプ	侵入深度(mm)	許容荷重(kg)	最少梱包数	ケース梱包数
型式　タイプ	侵入深度(mm)	許容荷重(kg)	最少梱包数	ケース梱包数
ESD 11	11以上	2	50	50/20=1000
ESD 30	25以上	3	50	50/16=800
ESD 45	45以上	3	50	50/10=500

※許容荷重は静荷重です。※ECと連絡し施工する場合、プラグがついている本体の許容荷重値を超えないようご注意下さい。

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
