アンカー付きサドル★インサートクリップ  Saddle Insert Clip System
358
仕様・用途 メリット
衛生設備 被覆樹脂管、サヤ管樹脂パイプ等が施工対象 施工時間が早い。
カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備 ケーブル、CD、PF管(二重天井部材) 貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。
■クリップDSN
●樹脂製アンカーとしてさまざまな物を簡単に固定できます。
樹脂アンカー 耐荷重:3kg

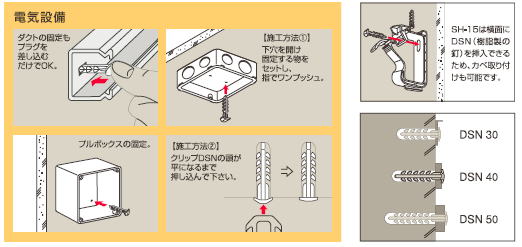

クリップDSN クリップDSN施工方法
クリップDSN 取り付け方向
※許容荷重は静荷重です
型式 タイプ 侵入深度(mm) 許容荷重(kg) 最少梱包数 ケース梱包数
DSN 30 30以上 3 50 50/20=1000
DSN 40 40以上 3 50 50/20=1000
DSN 50 50以上 3 50 50/20=1000

■クリップKB ウイングタイプ
●二重天井部材として、天井高の低い場所で、一度に複数のケーブルを支持することができます。
●クリップKBとECを連結することで、ケーブルとパイプを同時に指示することができ、効率的です。
ウイングタイプ 耐荷重:3kg/4kg

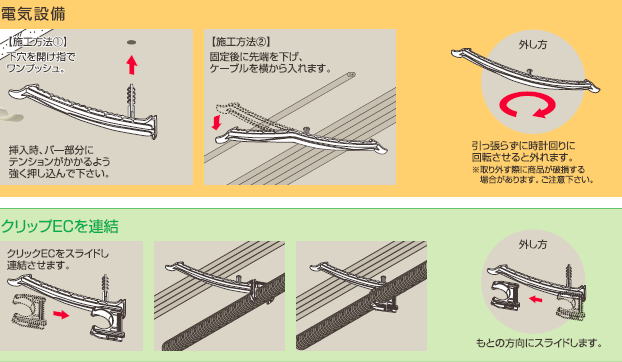

クリップKB ウィングタイプ クリックKB ウイングタイプ 施工例
型式 タイプ 侵入深度(mm) 許容荷重(kg) 最少梱包数 ケース梱包数
KB 10 30以上 3 50 50/4=200
KB 20 30以上 4 50 25/4=100
※許容荷重は静荷重です。※ECと連絡し施工する場合、プラグがついている本体の許容荷重値を超えないようご注意下さい。
