コネクタ種類一覧
ネジヘッドコネクタ 円柱ヘッドコネクタ エンドキャップ パネルコネクタ アンプコネクタ インサート
センサー保護チューブ・ヘッドコネクタ・エンドコネクタ
ネジ止めタイプ
接着タイプ		 ネジ止めタイプ ネジ止めタイプ
接着タイプ		 ネジ止め・ねじ込み
袋ナットタイプ		 接着タイプ 接着タイプ
ねじ込みタイプ
SUSパネル
コネクター		 SUSパネルコネクター
円筒タイプ		 回転式
パネルコネクター
袋ナットタイプ ねじ込みタイプ
袋ナットタイプ		 回転式タイプ



  ご注意：同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
         あります。実際の使用においては現物等でご確認頂くか、ご相談ください。

パネルコネクタ（パネル取付用コネクタ・エンドキャップ兼用） 088
ネジ止めタイプ
●チューブにコネクタをネジ込んでビスで固定します。
   ロックナットは付属品です。
●振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。

材質：●本体/真鍮＋ニッケルメッキ
　　　　●固定ビス/KPB-1.8〜KPB-5 検先型固定ビス
　　　　　材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ

　　　　●固定ビスKPB-6〜KPB-19 六角ホーロー型固定ビス
　　　　　材質：ｸﾛﾑﾓﾘﾌﾞﾃﾞﾝ鋼+黒色酸化被膜

*SUS製の固定ビスもあります。お問い合わせください。
検先型固定ビス使用画像
(KPB-1.8〜KPB-5)
パネルコネクター
六角ホーロー型固定ビス使用画像
(KPB-6〜KPB-19)

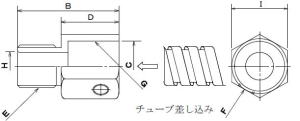

図-12

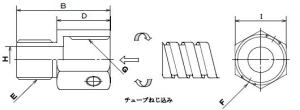

図-13
梱包数：KPB-10以下30個
KPB-11以上10個
型式 Ｂ ΦC D E(ネジ×ピッチ） F: ビス付 H I G(適用チューブ) 形状
KPB-1.8 14 3.1 8 M4x0.7 M2×2L　（−） 1.8 4.0 KS-1.5N・KS-1.8N 図-12
KPB-2.6 14 4 8 M5×0.8 M2×2L　（−） 2.6 5 KS-2.2N・KS-2.6N 図-12
KPB-3 14 − 8 M5×0.8 M2×2L　（−） 3.2 6.5 KS-3N・KS-3.2N 図-13
KPB-4 14 − 8 M6×１ M2×2L 　（−） 4 8 KS-4N 図-13
KPB-5 14 − 8 M8×0.75 M2×2L 　（−） 5 9 KS-5N 図-13
KPB-6 18 − 10 M8×0.75 M2×2.5L六角 6.1 10 KS-6N 図-13
KPB-7 18 − 10 M10×１ M2×2.5L六角 7 12 KS-7N 図-13
KPB-8 17 − 9 M12×1 M2×2.5L六角 8 13 KS-8N 図-13
KPB-9 20 − 12 M14×1 M2×4L六角 9.5 17 KS-9N 図-13
KPB-10 20 − 12 M14×1 M2×4L六角 9.5 17 KS-10N 図-13
KPB-11 23 − 14 M16×1 2-M3×3L六角 11 19 KS-11N 図-13
KPB-13 26 − 15 PF1/2 2-M3×3L六角 13 23 KS-13N 図-13
KPB-14 26 − 15 PF1/2 2-M3×3L六角 14 23 KS-14N 図-13
KPB-15 27 − 16 PF1/2 2-M3×3L六角 15.8 24 KS-15N 図-13
KPB-19 33 - 18 PF3/4 2-M3×3L六角 19.0 29.0 KS-19N 図-13
[単位：mm]
のRoHS対応についてはお問い合わせください。

 インターロックチューブ用パネルコネクタ（パネル取付用コネクタ・エンドキャップ兼用）
チューブにコネクタをネジ込んでビスで固定します。
ロックナットは付属品です。
振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。

材質：●本体/真鍮＋ニッケルメッキ

※受注生産品の為、梱包数はお問い合わせ願います。

図-12

■インターロックチューブ用パネルコネクターサイズ
型式 B D E（ネジ×ピッチ） F（M2×0.4）
ビス付き		 φH I G（適用チューブ） 形状
IPB-4 14 8 M6×1 M2 4 8 IS-4N 図-12
IPB-5 14 8 M8×0.75 M2 5 9 IS-5N 図-12
IPB-8 17 9 M12×1 M2 8 13 IS-8N 図-12
IPB-9 20 12 M14×1 M2 9.9 17 IS-9N 図-12
[単位：mm]
パネルコネクタ用ロックナット寸法表
材質：鉄＋亜鉛クロメートメッキ、PF1/2のみSPC+メッキ 132
Eネジ A B C 適用パネルコネクタ 形状
M4 X 0.7 2.4 7.0 約8.1 KPB-1.8 図−14
M5 X 0.8 3.2 8.0 約9.2 KPB-2.6 KPB-3 図−14
M6 X 1 3.6 10.0 約11.5 KPB-4 図−14
M8 X 0.75 2.0 11.0 約12.2 KPB-5 KPB-6 図−14
M10 X 1 3.0 14.0 約16.2 KPB-7 図−14
M12 X 1 2.0 14.0 約16.2 KPB-8 図−14
M14 X 1 2.5 17.0 約19.6 KPB-9 KPB-10 図−14
M16 X 1 2.5 19.0 約21.9 KPB-11 図−14
PF1/2 4.0 - 28.5 KPB-13〜15 図−15
[単位：mm]
のRoHS対応についてはお問い合わせください。
チューブへ
パネルコネクターねじ込みタイプ 031
材質
主材質：亜鉛合金ダイカスト（2ＤＣ2）
メッキ：電気亜鉛めっき（三価ユニクロ）

型式 接続ネジ φS1 適用チューブ φB φd L1 L2 梱包数
呼び ネジ外径
KC2BG 10 G1/2 20.9 KS-10N 29 9.5 10.0 16.8 5
KC2BG 12 G1/2 20.9 KS-13N 29 11.8 10.0 16.8 5
KC2BG 16 G1/2 20.9 KS-15N 29 14.1 10.0 19.8 5
KC2BG 22 G3/4 26.4 KS-22N 36 20.0 12.0 22.0 5
KC2BG 28 G1 33.2 KS-28N 44 24.6 14.0 24.1 2
KC2BG 36 G1-1/4 41.9 KS-36N 53 33.0 14.0 27.1 2
KC2BG 42 G1-1/2 47.8 KS-42N 61 38.3 16.0 27.2 1
KC2BG 54 G2 59.6 KS-54N 74 49.3 16.0 27.3 1
[単位：mm]
パネルコネクター袋ナット　締め付けタイプ 031
材質
主材質：亜鉛合金ダイカスト（2ＤＣ2）
メッキ：電気亜鉛めっき（三価ユニクロ）

ストレートタイプ
型式 接続ネジ φS1 適用チューブ 梱包数
呼び ネジ外径(mm)
KCBG10 G1/2 20.9 KS-10N 10
KCBG12 G1/2 20.9 KS-13N 10
KCBG16 G1/2 20.9 KS-15N 10
KCBG22 G3/4 25.4 KS-22N 10
KCBG28 G1/2 33.2 KS-28N 5
KCBG36 G1-1/4 41.9 KS-36N 5
KCBG42 G1-1/2 47.8 KS-42N 2
KCBG54 G2 59.6 KS-54N 2
アングルタイプ
型式 接続ネジ φS1 適用チューブ 梱包数
呼び ネジ外径(mm)
KC90BG 10 G1/2 20.9 KS-10N 10
KC90BG 12 G1/2 20.9 KS-13N 10
KC90BG 16 G1/2 20.9 KS-15N 10
KC90BG 22 G3/4 25.4 KS-22N 10
KC90BG 28 G1/2 33.2 KS-28N 5
KC90BG 36 G1-1/4 41.9 KS-36N 5
KC90BG 42 G1-1/2 47.8 KS-42N 2
KC90BG 54 G2 59.6 KS-54N 2

袋ナット締付タイプ　I 001
製品名：MASコネクター

特長：脱落、抜け防止構造。（インサート、ホルダー共IP55F以上）
材質：
●ダイカスト製/亜鉛ダイカスト＋電気亜鉛メッキ（45°のみ真鍮）プラスチック製/66ナイロン樹脂
●色：黒

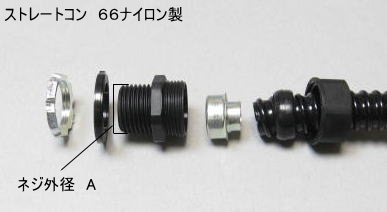

チューブケーシングタイプに使用時図のようにテーピングで外径を太くし、ホルダーをその部分に合わせてください。
ストレートコン型式. 45゜アングルコン型式. 90゜アングルコン型式. ネジサイズ ネジ外径A テーピング外径B 適用チューブ
ダイカスト製 66ナイロン製 真鍮製 66ナイロン製 ダイカスト製 66ナイロン製
MAS-SG10Z MAS-SG10N MAS-HAG10 MAS-HAG10N MAS-AG10Z MAS-AG10N G16 20.9 15.2 KS-10N KSP-10N
MAS-SG12Z MAS-SG12N MAS-HAG12 MAS-HAG12N MAS-AG12Z MAS-AG12N G16 20.9 17.7 KS-13N KSP-13N
MAS-SG16Z MAS-SG16N MAS-HAG16 MAS-HAG16N MAS-AG16Z MAS-AG16N G16 20.9 21.0 KS-15N KSP-15N
MAS-SG22Z MAS-SG22N MAS-HAG22 MAS-HAG22N MAS-AG22Z MAS-AG22N G22 26.4 26.5 KS-22N KSP-22N
MAS-SG28Z MAS-SG28N MAS-HAG28 MAS-HAG28N MAS-AG28Z MAS-AG28N G28 33.2 33.0 KS-28M KSP-28N
MAS-SG36Z MAS-SG36N MAS-HAG36 - MAS-AG36Z MAS-AG36N G36 41.9 42.0 KS-36N KSP-36N
[単位：mm]
※真鍮製のRoHs対応についてはお問い合わせください。
袋ナット締付タイプII 001
製品名：スキントップ・スキントップMS・スキントップスパイラル

特長：ファイバプロテクタをパネルなどに固定することができます。KSPに使用すると完全防水タイプとなります。
(防水等級IP-68)
材質：プラスチック・メタル製の２種類があります。
写真のように、スキントップを使用し、ファイバプロテクタをパネルなどに固定することができます。KSPに使用すると完全防水タイプとなります。
（防水等級IP-68)

素材：プラスチック・メタル製の２種類があります。
スキントップ一覧はこちら

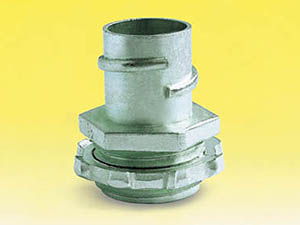

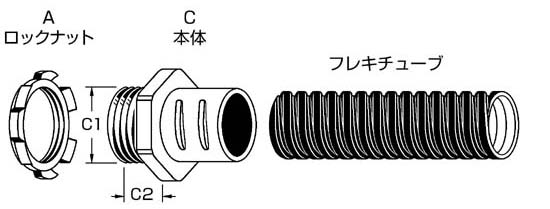

簡易型フレキチューブ用メタルグランド
※取り扱い中止品　（2020年4月24日）
 436
特徴
金属製なので耐薬品・耐熱・耐候・耐衝撃性に優れており､粉塵の侵入を防ぎ､ケーブルと内部の精密部品を保護します｡
用途
各種機械装置・車両・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・工業建築物・照明器具/装置・通信機・計測器・表示機器・各種プラント・一般電設用等｡
取付部 G(ＰＦ)/JIS管用平行ネジ
材　質 ロックナット・本体：亜鉛ダイカスト(ニッケルメッキ)
色 シルバー
使用温度範囲 −40℃〜100℃(瞬時：120℃)
＊亜鉛メッキ帯鋼内装のフレキチューブ用
の継手として設計されています｡

ネジの
呼び		 型番 適応
チューブ
サイズ		 ネジ
外径
C1φmm		 取付
穴径
φmm		 ネジ長
C2mm		 包装
単位
(個)
G1/2 S−FZY2103 KS-9N 20.9 20.9〜21.4 10.2 10
G1/2 S−FZY2104 KS-13N 20.9 20.9〜21.4 10.2 10
G3/4 S−FZY2606 KS-22N 26.4 26.4〜26.9 10.2 10
