コネクタ種類一覧
ネジヘッドコネクタ 円柱ヘッドコネクタ エンドキャップ パネルコネクタ アンプコネクタ インサート
センサー保護チューブ・ヘッドコネクタ・エンドコネクタ
ネジ止めタイプ
接着タイプ		 ネジ止めタイプ ネジ止めタイプ
接着タイプ		 ネジ止め・ねじ込み
袋ナットタイプ		 接着タイプ 接着タイプ
ねじ込みタイプ
回転式
パネルコネクター

回転式タイプ
エンドキャップ チューブへ 088
【ネジ止めタイプ】
チューブにコネクタをネジ込んでビスで固定します
特徴：
●チューブ端末処理用キャップ。チューブの切り口で光ファイバやケーブルを
　傷つけるのを防ぎます。
材質：
●本体/真鍮＋ニッケルメッキ
●固定ビス/KBS-1.8〜KBS-6 剣先型固定ビス
　材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ

●固定ビス/KBS-7〜KBS-19 六角ホーロー型固定ビス
　材質：ｸﾛﾑﾓﾘﾌﾞﾃﾞﾝ鋼+黒色酸化被膜

*SUS製の固定ビスもあります。お問い合わせください。

●振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用
　してください。
剣先型固定ビス使用画像
(KBS-1.8〜KBS-6)

六角ホーロー型固定ビス使用画像
(KBS-7〜KBS-19)

 梱包数：各サイズ30個[単位：mm]

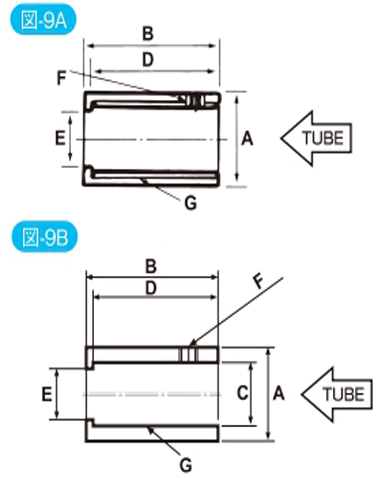

型式 ΦA Ｂ Ｄ φE Ｆ(M2X0.4)
ビス付き		 G適用チューブ 形状
KBS−1.8 5 8 7 1.8 2L− KS-1.8N 図−9B
KBS−2.6 6 8 7 2.6 2L− KS-2.2N・KS-2.6N 図−9B
KBS−3 7 8 7 3.2 2L− KS-3N・KS-3.2N 図−9A
KBS−4 8 10 9 4 2L− KS-4N 図−9A
KBS−5 9 10 9 5 2L− KS-5N 図−9A
KBS−6 10 10 9 6 2L− KS-6N 図−9A
KBS−7 11 10 9 7 2.5L六角 KS-7N 図−9A
KBS−8 12 10 9 8 2.5L六角 KS-8N 図−9A
KBS−9 15 14 12 9.5 2.5L六角 KS-9N 図−9A
KBS−10 15 14 12 9.5 2.5L六角 KS-10N 図−9A
KBS−11 17 14 12 11 M3×3L六角 KS-11N 図−9A
KBS−13 19 16 14 13 M3×3L六角 KS-13N 図−9A
KBS−14 20 18 16 14 M3×3L六角 KS-14N 図−9A
KBS−15 22 18 16 15.8 M3×3L六角 KS-15N 図−9A
KBS−19 26 20 18 19.1 2-M3×3L六角 KS-19N 図−9A
のRoHS対応についてはお問い合わせください。
【接着止めタイプ】
特徴：

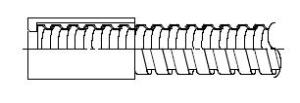

●チューブとキャップをボンドで固定します。インターロックタイプにも適用。
　キャップの外径寸法細い、振動に強い、低価格

材質：本体/真鍮＋ニッケルメッキ

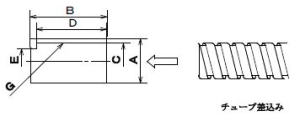

図-11
 梱包数：各サイズ30個[単位：mm]
型式 ΦA Ｂ ΦC D φＥ G適用チューブ 形状
KB-1.8 3.5 7 3.05 6 1.8 KS-1.5Ｎ・KS-1.8Ｎ 図−11
KB-2.6 5 10 4 9 2.6 KS-2.2Ｎ・KS-2.6Ｎ 図−11
KB-3 6 12 5 9 3.2 KS-3Ｎ・KS-3.2Ｎ 図−11
KB-4 7 12 5.9 11 4 KS-4N・IS-4N 図−11
KB-5 8.5 12 7.3 11 5 KS-5N・ＩS-5N 図−11
KB-6 10 12 8.3 11 6 KS-6N・ＩS-6N 図−11
KB-7 11 12 9.3 11 7 KS-7N・ＩS-7N 図−11
KB-8 12 12 10.5 11 8 KS-8N・ＩS-8N 図−11
KB-9 14 14 12.6 13 9.5 KS-9N・ＩS-9N 図−11
KB-10 14.5 15 13.1 14 10.0 KS-10N 図−11
KB-11 15.5 16 14.1 15 11.0 KS-11Ｎ 図−11
KB-13 17 18 15.8 16 13.0 KS-13N・IS-13N 図−11
KB-14 19 20 17.0 18 14.0 KS-14N 図−11
KB-15 21 20 19.2 18 15.8 KS-15N・IS-15N 図−11
KB-19 25 22 22.8 20 19.1 KS-19N・IS-19N・SA-19N・SX-19N 図−11
はRoHS対応品と超安価な非RoHS対応品がございますので、詳しくはお問い合わせ下さい
のRoHS対応についてはお問い合わせください。
