PEEK継手　ピーエスフィット|株式会社ハギテック

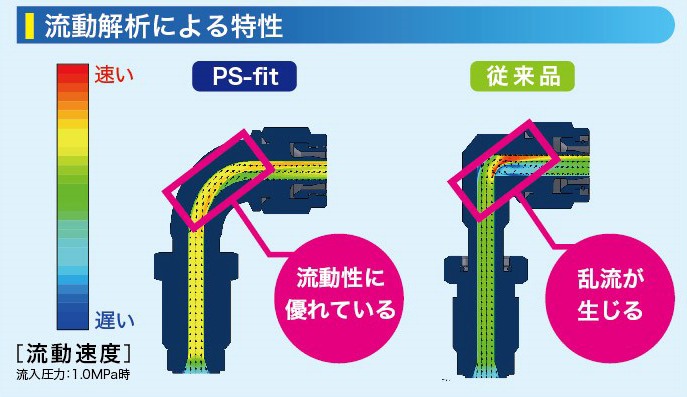

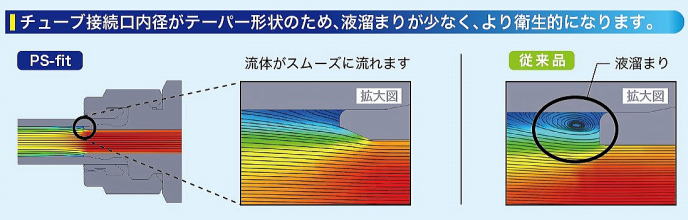

【PEEK樹脂　代表的な特長】

仕様

・使用流体　　　：空気、水、油、塗料、インク、溶剤類

・最高使用圧力：チューブ最高使用圧力に準じます。

・使用温度　　　：-20℃ ～ 150℃（空気）
　　　　　　　　　　 0℃ ～ 100℃（水）

・負圧　　　　　　：-100kPa

適用チューブ

適用チューブサイズ　（単位:mm）　

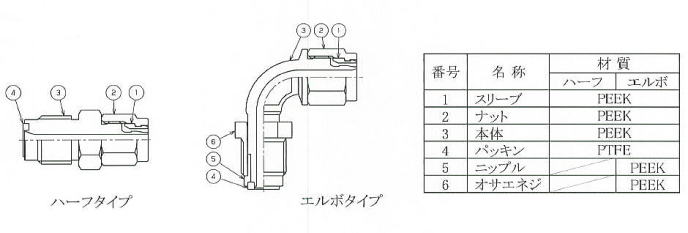

構造断面図

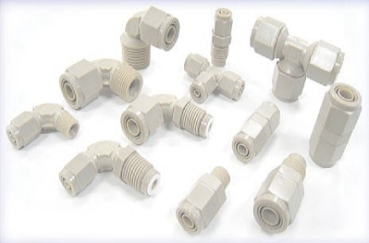

ピーエスフィット（PS-fit）　機種一覧

ハーフユニオン　（PSH）	エルボユニオン　（PSL）	パッキン使用ハーフユニオン（PSH-GNT）	パッキン使用エルボユニオン（PSL-GNT）
ストレートユニオン　（PSS）	T型ユニオン　（PST）	スリーブ一体ナット（PSN-**A）

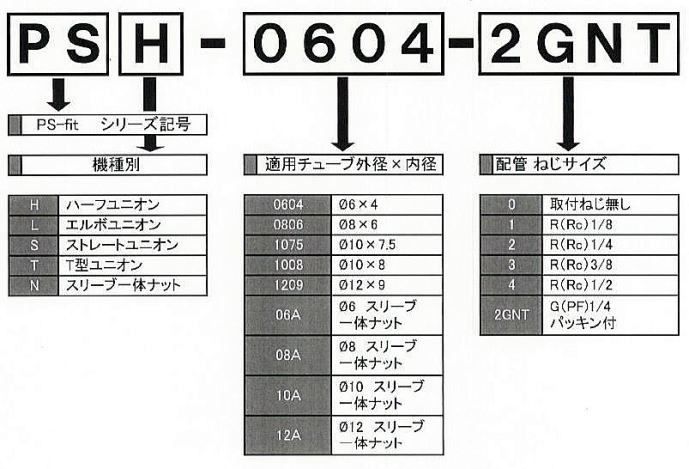

型番表示方法

取付手順

１.	チューブは直角に切断してください。
２.	継手はセットされた状態で納品されます。
３.	本体とナットを分離させてください。
４.	継手本体を機器に工具を使用して取付けてください。
５.	ナットを通したチューブを本体突起部の根元まで挿入してください。
６.	スパナにてナットを本体に突き当たるまで締め込んでください。
７.	再締付の際はチューブの先端を直角に切断してください。

平パッキン使用による取扱注意について

※ 平行ネジを使用し、平パッキンにてシールさせる構造を対象とする。

【取扱い上の注意】
１.	取付け方法は、手締め後、スパナにて締付けてください。（オサエネジ部の締付け破壊トルクは、4N・mです。）
２.	メンテナンス時は必ず流体を止めて残圧が無いことを確認してから実施してください。
３.	継手からチューブを取り外す際、チューブを折り曲げて前後左右に引っ張りながら取り外しを行うと継手変形、破損の原因となりますので、注意してください。
４.	チューブ配管は継手先端より急激に曲げないよう十分余裕を持たせてください。継手先端が変形する恐れがあります。
５.	配管接続が完了して流体を供給する際、必ず配管接続部分のすべての部分の漏れが無いことを確認してください。
６.	繰返しご使用になる場合は、新品のパッキンと交換をしてください。
７.	繰返しご使用になる場合は、継手にパッキンが付いているか確認してください。また、取付けの際は相手側のメネジに、パッキン・異物・ゴミが無い事を確認してください。
８.	本製品の屋外での使用は避けて下さい。
