| ピーエスフィット（PS-fit） PEEK樹脂製 | 244 |
| ハーフユニオン (PSH) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
R(PT) | L | A | B | d | H1 | H2 |
| PSH-0604-1 | 6×4 | 1/8 | 27.5 | 9 | 7 | 3 | 14 | 12 |
| PSH-0604-2 | 1/4 | 29.5 | 11 | 7 | 3 | 14 | 12 | |
| PSH-0806-1 | 8×6 | 1/8 | 28 | 9 | 7.5 | 5 | 14 | 14 |
| PSH-0806-2 | 1/4 | 30 | 11 | 7.5 | 5 | 14 | 14 | |
| PSH-0806-3 | 3/8 | 32.5 | 12 | 7.5 | 5 | 17 | 14 | |
| PSH-1075-2 | 10×7.5 | 1/4 | 33 | 11 | 8 | 6.5 | 17 | 17 |
| PSH-1075-3 | 3/8 | 34 | 12 | 8 | 6.5 | 17 | 17 | |
| PSH-1008-2 | 10×8 | 1/4 | 33 | 11 | 8 | 7 | 17 | 17 |
| PSH-1008-3 | 3/8 | 34 | 12 | 8 | 7 | 17 | 17 | |
| PSH-1209-3 | 12×9 | 3/8 | 35.5 | 12 | 9.5 | 7.8 | 22 | 19 |
| PSH-1209-4 | 1/2 | 38.5 | 15 | 9.5 | 7.8 | 22 | 19 |
| エルボユニオン (PSL) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
R(PT) | L | L1 | L2 | A | d1 | d2 | HEX | B |
| PSL-0604-1 | 6×4 | 1/8 | 23 | 25 | 7 | 9 | 3 | 3 | 12 | 10 |
| PSL-0604-2 | 1/4 | 25 | 25 | 7 | 11 | 3 | 3 | 12 | 10 | |
| PSL-0806-1 | 8×6 | 1/8 | 23 | 26.5 | 7.5 | 9 | 5 | 5 | 14 | 10 |
| PSL-0806-2 | 1/4 | 25 | 26.5 | 7.5 | 11 | 5 | 5 | 14 | 10 | |
| PSL-0806-3 | 3/8 | 26 | 26.5 | 7.5 | 12 | 5 | 5 | 14 | 10 | |
| PSL-1008-2 | 10×8 | 1/4 | 25 | 28 | 8 | 11 | 7 | 7 | 17 | 12 |
| PSL-1008-3 | 3/8 | 26 | 28 | 8 | 12 | 7 | 7 | 17 | 12 |
| パッキン使用ハーフユニオン (PSH-GNT) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
G(PF) | L | A | B | d | H1 | H2 |
| PSH-0604-2GNT | 6×4 | G1/4 | 33 | 14.5 | 7 | 3.1 | 14 | 12 |
| PSH-0806-2GNT | 8×6 | 34.5 | 14.5 | 7.5 | 4 | 14 | 14 | |
| PSH-1008-2GNT | 10×8 | 36.5 | 14.5 | 8 | 4 | 17 | 17 |
| パッキン使用エルボユニオン (PSL-GNT) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
G(PF) | L | L1 | L2 | A | d1 | d2 | HEX1 | HEX2 | B |
| PSL-0604-2GNT | 6×4 | G1/4 | 32 | 25 | 7 | 14.6 | 3 | 3 | 12 | 14 | 10 |
| PSL-0806-2GNT | 8×6 | 32 | 26.5 | 7.5 | 14.6 | 4 | 4 | 14 | 14 | 10 | |
| PSL-1008-2GNT | 10×8 | 32 | 28 | 8 | 14.6 | 4 | 4 | 17 | 14 | 10 |

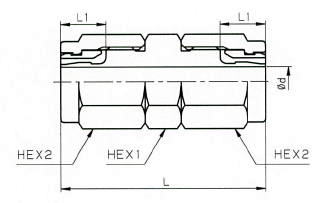

| ストレートユニオン (PSS) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
L | L1 | d | HEX1 | HEX2 |
| PSS-0604-0 | 6×4 | 31 | 7 | 3 | 14 | 12 |
| PSS-0806-0 | 8×6 | 34 | 7.5 | 5 | 14 | 14 |
| PSS-1075-0 | 10×7.5 | 40 | 8 | 6.4 | 17 | 17 |
| PSS-1008-0 | 10×8 | 37.5 | 8 | 6.9 | 17 | 17 |
| PSS-1209-0 | 12×9 | 44 | 9.5 | 7.7 | 17 | 19 |

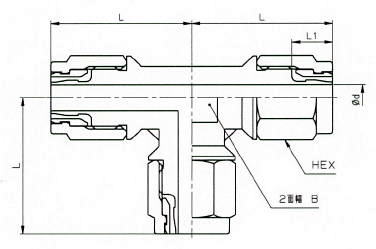

| T型ユニオン (PST) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径×内径 |
L | L1 | d | HEX | B |
| PST-0604-0 | 6×4 | 24.5 | 7 | 3 | 12 | 12 |
| PST-0806-0 | 8×6 | 26 | 7.5 | 5 | 14 | 12 |
| PST-1008-0 | 10×8 | 29.5 | 8 | 7 | 17 | 12 |
| スリーブ一体ナット (PSN-**A) |
| (単位 ： mm) |
| 型番 | 適用チューブ 外径 |
L | HEX |
| PSN-06A | 6 | 12.5 | 12 |
| PSN-08A | 8 | 14 | 14 |
| PSN-10A | 10 | 15.5 | 17 |
| PSN-12A | 12 | 17 | 19 |
