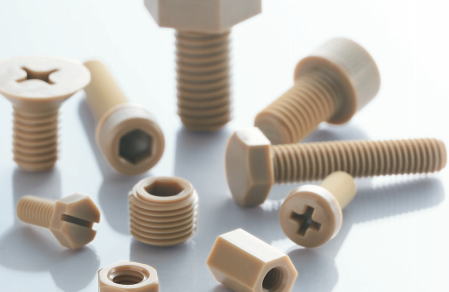

PEEK　(ポリエーテルエーテルケトン)
PEEK（ポリエーテルエーテルケトン）

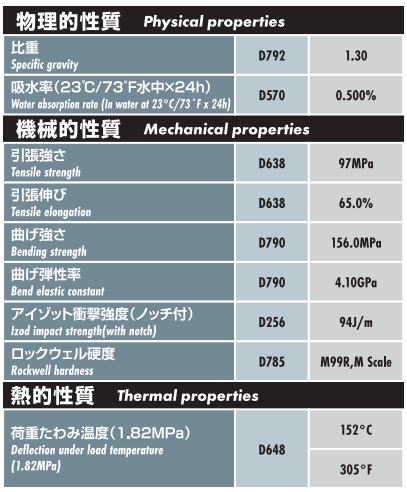

PEEK　グラフ
 現在市販されている中で最高級の性能を有する半結晶性の熱可塑性スーパーエンジニアリングプラスチックです。
機械的強度、耐熱性、耐薬品性、耐摩耗性、難燃性、耐加水分解性、寸法安定性、低アウトガス等、優れた特性を持っています。半導体、電気電子部品、自動車、航空宇宙などの先端分野に採用、注目されている素材です。

連続使用温度：260℃/500°F
燃焼性：UL94　V-0


●黒点（スラッジ）が入ることがあります。
●製造上、ねじ先端部にゲート残りが発生する可能性があります。

・表中の数値は参考値であり保証値ではありません。
・締付にはトルクドライバー及びトルクレンチの使用を推奨します。
・推奨締付トルクは使用状態においての破断値の50％が目安です。
・事前に使用状態でのテストを推奨します。
・耐熱性、耐薬品性などの特性は使用条件により変化します。
・製造ロット間での色のばらつきが発生する可能性があります。
・在庫サイズ、形状及び使用材料メーカーは予告なく変更することがあります。
PEEK
(+)ナベ小ネジ
 （+）サラ小ネジ
 六角ボルト
 (-)六角ボルト
 六角穴付ボルト
 六角ナット
ワッシャー
 六角穴付止ネジ
PEEK/HS		 スペーサーナット
 テーパープラグ
PEEK/PT		 六角穴付
低頭ボルト
 ヘクサロビュラ穴付
低頭ボルト
PEEK/LH
ヘクサロビュラ穴付
極低頭ボルト
PEEK/SH		 マイクロ（+）
ナベ小ネジ
PEEK/MPH		 マイクロ（+）
サラ小ネジ
PEEK/MFH		 マイクロ
ケミスネジ1種
 マイクロ
ケミスネジ3種
 GF30(+)
ナベ小ネジ
PEEK/GF30/PH
GF30（+）
サラ小ネジ
PEEK/GF30/FH		 GF30
六角穴付ボルト
PEEK/GF30/CB		 GF30六角ナット
 PEEK/GF30/NT		 GF30ワッシャー
 GF30マイクロ（+）
ナベ小ネジ
  GF30(+)インチ
ナベ小ネジ
GF30インチ
六角穴付ボルト
 （+）インチ
ナベ小ネジ
 (-)インチ
ナベ小ネジ
 (-)インチ
サラ小ネジ
PEEK/(-)FH		 インチ
六角穴付ボルト
PEEK/CB		 インチ六角ナット
PEEK/NT
インチ六角ボルト
 ボルトキャップ
（Tタイプ）
PEEK/BC（インチ）		 （−）樹脂ローレット
PEEK/（-）SR		 結束バンド
 ― ―

PEEK/PH 606

ポリエーテルエーテルケトン/(+)ナベ小ネジ

PEEK/PH		 PEEK/PH　図面
606-PEEK/PH
M M1.7 M2 M2.5 M2.6 M3 M4 M5 M6 M8
ピッチ 0.35 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25
D×H 2.5×0.5 3.5×1.3 4.5×1.7 4.5×1.7 5.5×2 7×2.6 9×3.3 10.5×3.9 14×5.2
L
(mm)		 4 100 100 100 100 100 ─ ─ ─ ─
5 ─ 100 100 100 100 100 ─ ─ ─
6 ─ 100 100 100 100 100 100 ─ ─
8 ─ 100 100 100 100 100 100 ─ ─
10 ─ 100 100 100 100 100 100 100 ─
12 ─ 100 100 100 100 100 100 100 100
15 ─ ─ ─ ─ 100 100 100 100 100
16 ─ ─ ─ ─ 100 100 100 100 100
20 ─ ─ ─ ─ 100 100 100 100 100
25 ─ ─ ─ ─ 100 100 100 100 100
30 ─ ─ ─ ─ ─ 100 100 100 100
40 ─ ─ ─ ─ ─ 100 ─ ─ ─
50 ─ ─ ─ ─ 50 ─ ─ ─ ─
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/PHで、M2のL5、数量：100個ご希望の場合
　606-PEEK/PH　M2-L5　100個
PEEK/FH 606
ポリエーテルエーテルケトン/（+）サラ小ネジ

PEEK/FH		 PEEK/FH　図面
606-PEEK/FH
M M2 M2.5 M2.6 M3 M4 M5 M6 M8
 ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25
D 4 5 5.2 6 8 10 12 16
L
(mm)		 4 100 100 100 ─ ─ ─ ─ ─
5 100 100 ─ 100 ─ ─ ─ ─
6 100 100 100 100 100 ─ ─ ─
8 100 100 100 100 100 100 ─ ─
10 100 100 100 100 100 100 100 ─
12 ─ 100 ─ 100 100 100 100 ─
15 ─ ─ ─ 100 100 100 100 100
16 ─ ─ ─ 100 100 ─ ─ ─
20 ─ ─ ─ 100 100 100 100 100
25 ─ ─ ─ 100 100 100 100 100
30 ─ ─ ─ ─ 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/FHで、M2のL6、数量：100個ご希望の場合
　606-PEEK/FH　M2-L6　100個
PEEK/BT 606
ポリエーテルエーテルケトン/六角ボルト

PEEK/BT		 PEEK/BT　図面
606-PEEK/BT
M M4 M5 M6 M8 M10 M12
 ピッチ 0.7 0.8 1 1.25 1.5 1.75
D 7×2.8 8×3.5 10×4 13×5.5 17×7 19×8
L
(mm)		 8 100 ─ ─ ─ ─ ─
10 100 100 100 100 ─ ─
12 100 100 100 100 ─ ─
15 100 100 100 100 50 ─
16 ─ ─ 100 ─ ─ ─
20 100 100 100 100 50 50
25 100 100 100 100 50 50
30 ─ 100 100 100 50 50
35 ─ ─ 100 100 50 50
40 ─ ─ 100 100 50 50
45 ─ ─ 100 100 50 50
50 ─ ─ 100 100 50 50
70 ─ ─ ─ ─ ─ 50
100 50 50 50 50 ─ ─
販売単位
表中の赤文字部分は半ネジとなります。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/BTで、M4のL8、数量：100個ご希望の場合
　606-PEEK/BT　M4-L8　100個

PEEK/(-)BT 606
ポリエーテルエーテルケトン/(-)六角ボルト

PEEK/（-）BT		 PEEK/（-）BT　図面
606-PEEK/(-)BT
M M4 M5 M6 M8
 ピッチ 0.7 0.8 1 1.25
B×H 7×2.8 8×3.5 10×4 13×5.5
ｙ 1 1.2 1.2 1.6
ｃ 1.4 1.8 2.1 2.8
L
(mm)		 8 100 100 ─ ─
10 100 100 100 100
12 100 100 100 ─
15 100 100 100 ─
20 100 100 100 ─
25 100 100 100 ─
35 ─ 100 100 ─
40 ─ ─ 100 ─
50 ─ ─ 100 ─
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/(-)BTで、M4のL8、数量：100個ご希望の場合
　606-PEEK/(-)BT　M4-L8　100個

PEEK/CB 606
ポリエーテルエーテルケトン/六角穴付ボルト

PEEK/CB		 PEEK/CB　図面
606-PEEK/CB
M M3 M4 M5 M6 M8 M10 M12
 ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
D×H 5.5×3 7×4 8.5×5 10×6 13×8 16×10 18×12
B 2.5 3 4 5 6 8 10
L
(mm)		 6 100 100 100 ─ ─ ─ ─
8 100 100 100 ─ ─ ─ ─
10 100 100 100 100 100 ─ ─
12 100 100 100 100 100 ─ ─
15 100 100 100 100 100 50 ─
20 100 100 100 100 100 50 50
25 100 100 100 100 100 50 50
30 50 100 100 100 100 50 50
35 ─ ─ ─ 100 100 50 50
40 ─ 100 ─ 100 100 50 50
45 ─ ─ ─ ─ 100 ─ ─
50 50 ─ ─ ─ ─ ─ ─
55 ─ ─ ─ ─ 50 ─ ─
100 ─ 50 50 50 50 ─ ─

販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/CBで、M4のL8、数量：100個ご希望の場合
　606-PEEK/CB　M4-L8　100個

PEEK/NT 606
ポリエーテルエーテルケトン/六角ナット

PEEK/NT		 PEEK/NT　図面
606-PEEK/NT
M M2 M2.5 M2.6 M3 M4 M5 M6 M8 M10 M12
 ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75
B×H 4×1.6 5×2 5×2 5.5×2.4 7×3.2 8×4 10×5 13×6.5 17×8 19×10
- - 100 100 100 100 100 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PEEK/NTで、M2、数量：100個ご希望の場合
　606-PEEK/NT　M2　100個

PEEK/W
 606
ポリエーテルエーテルケトン/ワッシャー

PEEK/W		 PEEK/W 図面
606-PEEK/W
呼び径 2 2.6 3 4 5 6 8 10 12
ｄ×D 2.1×4 2.7×6 3.2×7 4.3×9 5.3×10 6.4×12.5 8.4×17 10.5×21 13×24
ｔ 0.5 0.5 0.5 0.8 1 1.6 1.6 2 2.5
- - 100 100 100 100 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番に呼び径を記入、数量を記載してお問い合わせください。
例：606-PEEK/W、呼び径2.6で、数量：100個ご希望の場合
　606-PEEK/W 2.6　100個

PEEK/HS
 606
ポリエーテルエーテルケトン/六角穴付止ネジ

PEEK/HS		 PEEK/HS 図面
606-PEEK/HS
M M3 M4 M5 M6 M8
 ピッチ 0.5 0.7 0.8 1 1.25
B×C 1.5×2 2×2.5 2.5×3 3×3.5 4×5
L
(mm)		 4 100 ─ ─ ─ ─
5 100 100 100 ─ ─
6 100 100 100 100 ─
8 100 100 100 100 ─
10 100 100 100 100 100
12 100 100 100 100 100
15 100 100 100 100 100
20 ─ 100 100 100 100
25 ─ ─ ─ 100 100
30 ─ ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/HSで、M4のL6、数量：100個ご希望の場合
　606-PEEK/HS M4-L6　100個

PEEK/SN
 606
ポリエーテルエーテルケトン/スペーサーナット
606-PEEK/SN
M M3 M4 M5 M6 M8
 ピッチ 0.5 0.7 0.8 1 1.25
B×C 6 7 8 10 13
L
(mm)		 4 100 ─ ─ ─ ─
5 100 100 ─ ─ ─
6 100 100 100 ─ ─
8 100 100 100 ─ ─
10 100 100 100 ─ ─
12 100 100 100 ─ ─
15 100 100 100 100 ─
18 100 100 100 100 ─
20 100 100 100 100 50
25 100 100 100 50 50
30 100 100 100 50 50
35 ─ 100 100 50 50
40 ─ ─ 100 50 50
50 ─ ─ ─ 50 50
販売単位
※表中の赤文字部分はタップ貫通となります。受注品です。（納期約2〜3週間）
　L寸法50以上も対応いたします。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/SNで、M4のL6、数量：100個ご希望の場合
　606-PEEK/SN M4-L6　100個

PEEK/PT 606
ポリエーテルエーテルケトン/テーパープラグ


PEEK/PT		 PEEK/PT　図面
606-PEEK/PT
R 1/8 1/4 3/8
B 5 6 8
L
(mm)		 8 11 12
- - 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PEEK/PTで、R1/8、数量：100個ご希望の場合
　606-PEEK/PT　1/8　100個

PEEK/LC 606
ポリエーテルエーテルケトン/六角穴付低頭ボルト
606-PEEK/LC
M M3 M4 M5 M6
 ピッチ 0.5 0.7 0.8 1
D×H 5.5×2 7×2.8 8.5×3.5 10×4
B 2 2.5 3 4
L
(mm)		 6 100 100 100 ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/LCで、M3のL6、数量：100個ご希望の場合
　606-PEEK/LC　M3-L6　100個

PEEK/LH 606
ポリエーテルエーテルケトン/ヘクサロビュラ穴付低頭ボルト

PEEK/LH		 PEEK/LH 図面
606-PEEK/LH
M M3 M4 M5 M6
 ピッチ 0.5 0.7 0.8 1
D×H 5.5×2.4 7×3.1 8.5×3.65 10×4.4
穴番号 10 20 25 30
L
(mm)		 6 100 100 100 ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/LHで、M3のL6、数量：100個ご希望の場合
　606-PEEK/LH　M3-L6　100個

PEEK/SH 606
ポリエーテルエーテルケトン/ヘクサロビュラ穴付極低頭ボルト

PEEK/SH
 PEEK/SH　図面
606-PEEK/SH
M M3 M4 M5 M6
 ピッチ 0.5 0.7 0.8 1
D×H 6×1.3 8×1.5 9×1.5 10×1.5
穴番号 8 10 15 20
L
(mm)		 6 100 100 100 ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/SHで、M3のL6、数量：100個ご希望の場合
　606-PEEK/SH　M3-L6　100個

PEEK/MPH 606
ポリエーテルエーテルケトン/マイクロ（+）ナベ小ネジ

PEEK/MPH		 PEEK/MPH 図面
606-PEEK/MPH
M M1.2 M1.4 M1.6
 ピッチ 0.25 0.3 0.35
D×H 1.8×0.5 2×0.5 2.3×0.5
L
(mm)		 1.5 100 ─ ─
1.8 100 ─ ─
2 100 100 100
2.5 100 100 100
3 100 100 100
3.5 100 100 100
4 100 100 100
6 ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/MPHで、M1.2のL1.5、数量：100個ご希望の場合
　606-PEEK/MPH　M1.2-L1.5　100個

PEEK/MFH 606
ポリエーテルエーテルケトン/マイクロ（+）サラ小ネジ

PEEK/MFH		 PEEK/MFH　図面
606-PEEK/MFH
M M1.2 M1.4 M1.6
 ピッチ 0.25 0.3 0.35
D 2.3 2.5 2.8
L
(mm)		 2.5 100 100 100
4 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/MFHで、M1.2のL2.5、数量：100個ご希望の場合
　606-PEEK/MFH　M1.2-L2.5　100個

PEEK/SMCH 606
ポリエーテルエーテルケトン/マイクロケミスネジ1種
606-PEEK/SMCH
M M1.2 M1.4 M1.6
 ピッチ 0.25 0.3 0.35
D×H 1.8×0.5 2×0.5 2.3×0.5
L
(mm)		 1.5 100 ─ ─
1.8 100 ─ ─
2 100 100 100
2.5 100 100 100
3 100 100 100
3.5 100 100 100
4 100 100 100
6 ─ 100 100
販売単位
※専用工具が必要となります。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/SMCHで、M1.2のL2.5、数量：100個ご希望の場合
　606-PEEK/SMCH　M1.2-L2.5　100個

PEEK/LMCH 606
ポリエーテルエーテルケトン/マイクロケミスネジ3種
606-PEEK/LMCH
M M1.2 M1.4 M1.6
 ピッチ 0.25 0.3 0.35
D×H 2×0.7 2.5×0.8 2.8×0.8
L
(mm)		 1.5 100 ─ ─
1.8 100 ─ ─
2 100 100 100
2.5 100 100 100
3 100 100 100
3.5 100 100 100
4 100 100 100
6 ─ 100 100
販売単位
※専用工具が必要となります。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/LMCHで、M1.2のL2.5、数量：100個ご希望の場合
　606-PEEK/LMCH　M1.2-L2.5　100個
