シム&スペーサー目次 HOMEへ
シムリング
ベアリング用シムリング/ラミネートタイプ <<戻る
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
セミオーダー ベアリング用シムリング
材質 ステンレス(SUS304)
真鍮(C2600P)
■材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t 0.5 t 1.0
ステンレス(SUS304) ±0.05 ±0.1
真鍮(C2600P) ±0.05 ±0.1
■注文例
■外輪用

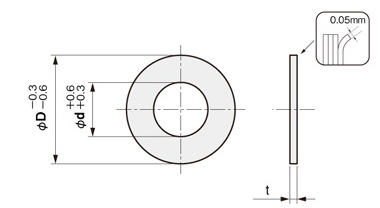

対応ベアリング 内径d 外径D 板厚t 5枚入
品番
□:材質記号
ステンレス[S]、真鍮[B]
636
608
6900
16 22 0.5 R□5016022050
1.0 R□5016022100
628
6901
6802
18 24 0.5 R□5018024050
1.0 R□5018024100
6000
6803
20 26 0.5 R□5020026050
1.0 R□5020026100
638
6001
6902
21 28 0.5 R□5021028050
1.0 R□5021028100
6200
6903
23 30 0.5 R□5023030050
1.0 R□5023030100
6201
6002
6804
25 32 0.5 R□5025032050
1.0 R□5025032100
6300
6202
6003
28 35 0.5 R□5028035050
1.0 R□5028035100
6301
6904
6805
29 37 0.5 R□5029037050
1.0 R□5029037100
6203 32 40 0.5 R□5032040050
1.0 R□5032040100
6302
6004
6905
6806
35 42 0.5 R□5035042050
1.0 R□5035042100
6303
6204
6005
6906
6807
40 47 0.5 R□5040047050
1.0 R□5040047100
6304
6205
42 52 0.5 R□5042052050
1.0 R□5042052100
6006
6907
47 55 0.5 R□5047055050
1.0 R□5047055100
6305
6206
6007
6908
52 62 0.5 R□5052062050
1.0 R□5052062100
6008 58 68 0.5 R□5058068050
1.0 R□5058068100
■ラミネートタイプ使用法
1. 0.05mmの板を接着剤で貼り合わせたラミネートシム。

2. カッターなどで軽くこすり、1枚だけめくりあげます。

3. さらに2を繰り返すと、0.4→0.35→0.3…と0.05mm単位で板厚を調整できます。
