シムリング・セミオーダー
ベアリング用シムリング
精密な隙間調節に対応
0.005mmからの豊富な板厚バリエーションで、様々な隙間調整に対応。モーターベースやピローの芯出し、ベアリング調整など機械の組立時に便利です。ご希望サイズの製作も可能。ご相談下さい。

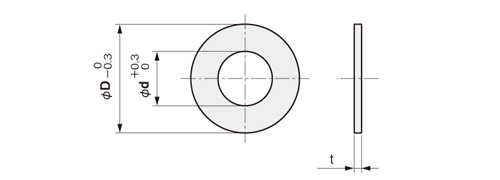

寸法図(mm)

オプション
レーザーマーキング   品番末尾「LM」
スタンプマーキング   品番末尾「S」
粘着材塗布   品番末尾「N」
黒染め   品番末尾「C」
材質 ステンレス SUS304
材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t 0.05 t 0.1 t 0.2 t 0.3 t 0.5 t 1.0
ステンレス(SUS304) ±0.005 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035
内輪用
対応ベアリング 内径d 外径D 板厚t 10枚入
品番
6000
6800
6900
10 14 0.05 RS010014005
0.1 RS010014010
0.2 RS010014020
0.3 RS010014030
0.5 RS010014050
1.0 RS010014100
6200
6300
10 16 0.05 RS010016005
0.1 RS010016010
0.2 RS010016020
0.3 RS010016030
0.5 RS010016050
1.0 RS010016100
6001
6801
6901
12 16 0.05 RS012016005
0.1 RS012016010
0.2 RS012016020
0.3 RS012016030
0.5 RS012016050
1.0 RS012016100
6201
6301
12 18 0.05 RS012018005
0.1 RS012018010
0.2 RS012018020
0.3 RS012018030
0.5 RS012018050
1.0 RS012018100
6002
6802
6902
15 18 0.05 RS015018005
0.1 RS015018010
0.2 RS015018020
0.3 RS015018030
0.5 RS015018050
1.0 RS015018100
6202
6302
15 21 0.05 RS015021005
0.1 RS015021010
0.2 RS015021020
0.3 RS015021030
0.5 RS015021050
1.0 RS015021100
6003
6803
6903
17 21 0.05 RS017021005
0.1 RS017021010
0.2 RS017021020
0.3 RS017021030
0.5 RS017021050
1.0 RS017021100
6203
6303
17 22 0.05 RS017022005
0.1 RS017022010
0.2 RS017022020
0.3 RS017022030
0.5 RS017022050
1.0 RS017022100
6004
6804
6904
20 24 0.05 RS020024005
0.1 RS020024010
0.2 RS020024020
0.3 RS020024030
0.5 RS020024050
1.0 RS020024100
6204
6304
20 28 0.05 RS020028005
0.1 RS020028010
0.2 RS020028020
0.3 RS020028030
0.5 RS020028050
1.0 RS020028100
6005
6205
6805
6905
25 30 0.05 RS025030005
0.1 RS025030010
0.2 RS025030020
0.3 RS025030030
0.5 RS025030050
1.0 RS025030100
6305 25 35 0.05 RS025035005
0.1 RS025035010
0.2 RS025035020
0.3 RS025035030
0.5 RS025035050
1.0 RS025035100
6006
6806
6906
30 35 0.05 RS030035005
0.1 RS030035010
0.2 RS030035020
0.3 RS030035030
0.5 RS030035050
1.0 RS030035100
6206
6306
30 40 0.05 RS030040005
0.1 RS030040010
0.2 RS030040020
0.3 RS030040030
0.5 RS030040050
1.0 RS030040100

外輪用
対応ベアリング 内径d 外径D 板厚t 10枚入
品番
635
626
698
6800
13 19 0.05 RS013019005
0.1 RS013019010
0.2 RS013019020
0.3 RS013019030
0.5 RS013019050
1.0 RS013019100
6801 15 21 0.05 RS015021005
0.1 RS015021010
0.2 RS015021020
0.3 RS015021030
0.5 RS015021050
1.0 RS015021100
636
608
6900
16 22 0.05 RS016022005
0.1 RS016022010
0.2 RS016022020
0.3 RS016022030
0.5 RS016022050
1.0 RS016022100
628
6901
6802
18 24 0.05 RS018024005
0.1 RS018024010
0.2 RS018024020
0.3 RS018024030
0.5 RS018024050
1.0 RS018024100
6000
6803
20 26 0.05 RS020026005
0.1 RS020026010
0.2 RS020026020
0.3 RS020026030
0.5 RS020026050
1.0 RS020026100
638
6001
6902
21 28 0.05 RS021028005
0.1 RS021028010
0.2 RS021028020
0.3 RS021028030
0.5 RS021028050
1.0 RS021028100
6200
6903
23 30 0.05 RS023030005
0.1 RS023030010
0.2 RS023030020
0.3 RS023030030
0.5 RS023030050
1.0 RS023030100
6201
6002
6804
25 32 0.05 RS025032005
0.1 RS025032010
0.2 RS025032020
0.3 RS025032030
0.5 RS025032050
1.0 RS025032100
6300
6202
6003
28 35 0.05 RS028035005
0.1 RS028035010
0.2 RS028035020
0.3 RS028035030
0.5 RS028035050
1.0 RS028035100
6301
6904
6805
29 37 0.05 RS029037005
0.1 RS029037010
0.2 RS029037020
0.3 RS029037030
0.5 RS029037050
1.0 RS029037100
6203 32 40 0.05 RS032040005
0.1 RS032040010
0.2 RS032040020
0.3 RS032040030
0.5 RS032040050
1.0 RS032040100
6302
6004
6905
6806
6303
35 42 0.05 RS035042005
0.1 RS035042010
0.2 RS035042020
0.3 RS035042030
0.5 RS035042050
1.0 RS035042100
6303
6204
6005
6906
6807
40 47 0.05 RS040047005
0.1 RS040047010
0.2 RS040047020
0.3 RS040047030
0.5 RS040047050
1.0 RS040047100
6304
6205
42 52 0.05 RS042052005
0.1 RS042052010
0.2 RS042052020
0.3 RS042052030
0.5 RS042052050
1.0 RS042052100
6006
6907
47 55 0.05 RS047055005
0.1 RS047055010
0.2 RS047055020
0.3 RS047055030
0.5 RS047055050
1.0 RS047055100
6305
6206
6007
6908
52 62 0.05 RS052062005
0.1 RS052062010
0.2 RS052062020
0.3 RS052062030
0.5 RS052062050
1.0 RS052062100
6306
6207
62 72 0.05 RS062072005
0.1 RS062072010
0.2 RS062072020
0.3 RS062072030
0.5 RS062072050
1.0 RS062072100
