シム&スペーサー目次 HOMEへ
シムリング
シムリング/ラミネートタイプ <<戻る
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
セミオーダーもあります。 シムリング/ラミネートタイプ
材質 ステンレス(SUS304)
真鍮(C2600P)
■材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t 0.5 t 1.0
ステンレス(SUS304) ±0.05 ±0.1
真鍮(C2600P) ±0.05 ±0.1
■注文例

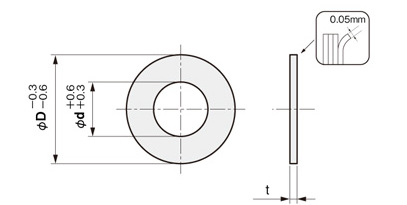

内径d 外径D 板厚t 5枚入
品番
□:材質記号
ステンレス[S]、真鍮[B]
16 22 0.5 R□5016022050
1.0 R□5016022100
18 24 0.5 R□5018024050
1.0 R□5018024100
20 26 0.5 R□5020026050
1.0 R□5020026100
21 28 0.5 R□5021028050
1.0 R□5021028100
23 30 0.5 R□5023030050
1.0 R□5023030100
25 32 0.5 R□5025032050
1.0 R□5025032100
28 35 0.5 R□5028035050
1.0 R□5028035100
29 37 0.5 R□5029037050
1.0 R□5029037100
32 40 0.5 R□5032040050
1.0 R□5032040100
35 42 0.5 R□5035042050
1.0 R□5035042100
40 47 0.5 R□5040047050
1.0 R□5040047100
42 52 0.5 R□5042052050
1.0 R□5042052100
47 55 0.5 R□5047055050
1.0 R□5047055100
52 62 0.5 R□5052062050
1.0 R□5052062100
58 68 0.5 R□5058068050
1.0 R□5058068100
■ラミネートタイプ使用法
1. 0.05mmの板を接着剤で貼り合わせたラミネートシム。

2. カッターなどで軽くこすり、1枚だけめくりあげます。

3. さらに2を繰り返すと、0.4→0.35→0.3…と0.05mm単位で板厚を調整できます。
