シムリング・セミオーダー
シムリング/ラミネートタイプ
精密な隙間調節に対応
0.005mmからの豊富な板厚バリエーションで、様々な隙間調整に対応。モーターベースやピローの芯出し、ベアリング調整など機械の組立時に便利です。ご希望サイズの製作も可能ご相談下さい。

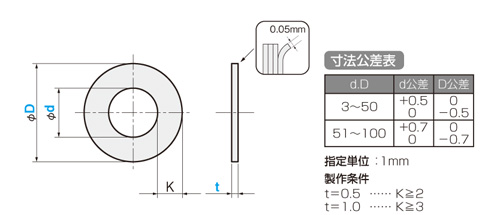

寸法図(mm)

オプション
レーザーマーキング   品番末尾「LM」
スタンプマーキング   品番末尾「S」
粘着材塗布   品番末尾「N」
黒染め   品番末尾「C」
ご希望のサイズに対応。1枚から製作します。
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
材質 ステンレス(SUS304)
真鍮(C2600P)
アルミ(A1050P)
材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t0.5 t1.0
ステンレス(SUS304) ±0.05 ±0.1
真鍮(C2600P)
アルミ(A1050P)
■品番 (例)FRLS-5-10-0.5

材質
ステンレス FRL[S] 真鍮 FRL[B] アルミ FRL[A]

内径d 外径D 板厚t
3〜 7〜25 0.5
1.0
26〜50 0.5
1.0
51〜75 0.5
1.0
76〜100 0.5
1.0
ラミネートタイプ使用法
1. 0.05mmの板を接着剤で貼り合わせたラミネートシム。

2. カッターなどで軽くこすり、1枚だけめくりあげます。

3. さらに2を繰り返すと、0.4→0.35→0.3…と0.05mm単位で板厚を調整できます。
