中低圧用カムアーム　カップリングシリーズ

391

MAX-LOK®の特長

●A-A-59326(MIL-C-27487)を基準に製作しております。
●特同径サイズなら、どのタイプ・どの材質とも結合出来ます。
●どんな流体にも使用できるよう、本体材質をステンレス・アルミニウム・ブロンズ・ポリプロピレンを用意しております。
●全製品耐圧検査を行っております。　

MAX-A　雌ネジアダプター	MAX-Ｄ　雌ネジカプラー	MAX-F　雄ネジアダプター	MAX-B　雄ネジカプラー
MAX-E　ホースシャンクアダプター	MAX-C　ホースシャンクカプラー	MAX-DP　ダストプラグ	MAX-DC　ダストキャップ

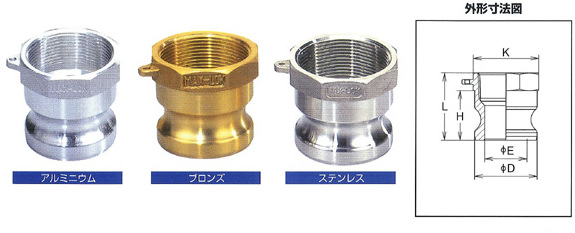

■MAX-A　雌ネジアダプター

　

(単位：mm)

MAX-LOK 型番		75x50-A	75-A	100-A	125-A	150-A	200-A	250-A	300-A	400-A	500-A	600-A
呼び径	ミリ	20x15A	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A
呼び径	インチ	3/4x1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"
φD		32	32	36.7	45.5	53.4	63	75.8	91.5	119.5	145.6	175.9
φE		21	21	24	28	36	46	56	73	98	123	150
K		27	35	40	49	56	68	84	97	124	148	190
H		27	28	34	40	41	48	49	51	53	55	57
L		42	42	48	55	56	62	67	71	78	80	83

※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

(単位：ｍｍ)

MAX-LOK 型番		75x50-A	75-A	100-A	125-A	150-A	200-A	300-A	400-A
呼び径	ミリ	20x15A	20A	25A	32A	40A	50A	80A	100A
呼び径	インチ	3/4x1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	3"	4"
φD		32	32	36.7	45.5	53.4	63	91.5	119.5
φE		21	21	23	28	36	44	72	90
K		34	34	40	52	64	74	108	137
H		26	26	34	40	42	48	52	53
L		42	42	52	65	67	72	89	92

※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

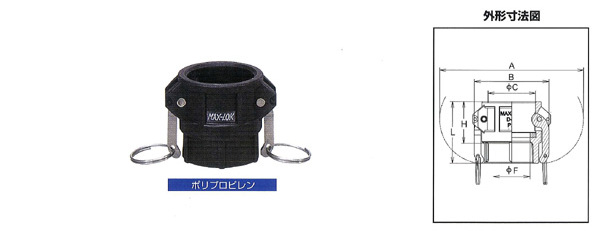

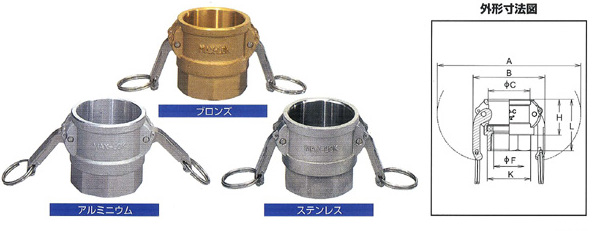

■MAX-Ｄ　雌ネジカプラー

(単位:mm)

MAX-LOK 型番		75x50-D	75-D	100-D	125-D	150-D	200-D	250-D	300-D	400-D	500-D	600-D
呼び径	ミリ	20x15A	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A
呼び径	インチ	3/4x1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"
A		116	116	126	179	186	196	208	251	280	306	407
B		54	54	61	84	91	101	113	138	166	193	245
φC		32.4	32.4	37.2	46	54	63.8	76.5	92.2	120.2	146.2	176.5
φF		14	20	25	32	39	49	59	74	94	116	144
K		27	34	39	49	56	68	84	97	124	153	187
H		35	35	39	45	45	53	55	57	61	62	65
L		51	53	59	67	67	78	86	89	100	102	108

※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

(単位:mm）

MAX-LOK 型番		75x50-D	75-D	100-D	125-D	150-D	200-D	300-D	400-D
呼び径	ミリ	20x15A	20A	25A	32A	40A	50A	80A	100A
呼び径	インチ	3/4x1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	3"	4"
A		114	114	125	177	185	195	249	279
B		66	66	62	82	90	100	135	166
φC		33	33	37.4	47	55	64	94	120
φF		21	22	26	34	43	50	75	102
H		32	32	42	44	50	57	60	58
L		50	50	61	64	78	84	90	91

※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。
※4"(100A)製品はカムアームが４本になります。
