スーパーグランド(ケーブルコネクター）SUPER GLAND® 001
国際防水等級IP68/50m合格　水面下で使えるケーブルグランド
●国際防水保護等級最高のIP68合格
●工具ナシの手締めで抜群のクランプ力と水・油・粉塵を完全遮断するシール力。
●φ1〜77mmの非常に広いケーブルレンジに対応。
●CE/IP68/RoHS対応品

用途：
●リミットスイッチ、油圧スイッチ、押しボタンスイッチ、電磁弁、センサの電子回路ボックス。
●産業機器、工作器機、産業ロボット、食品機械、車輌、船舶、各種プラント。
●制御盤、操作ボックス、配電盤、分電盤、コントロールセンター。
●OA器機、照明機器、通信機器、医療機、計測器、表示機器。
●一般電気工事、各種設備、機器の防水。
※以上のような配線接続部にご利用いただけます。光ファイバーケーブルの屈折断線の防御にはスパイラルタイプが便利です。
スーパーグランドシリーズインデックス　詳細は写真をクリック
210-1010　
ナイロン
ミニスーパーグランド（B型）		 210-5010
耐熱性ナイロン
ミニスーパーグランド(B型）		 210-5020/5050
耐熱・耐薬性
プラスチックスーパーグランド(A型)		 210-5030/5040
難燃・耐蝕性
プラスチックスーパーグランド(A型）
■　210-1010　ナイロン　ミニスーパーグランド（B型）
取付部 ISO/メートルネジ・PG/ドイツネジ
材質 66ナイロン(UL94V-2)＝ロックナット・本体・シールナット
EPDM＝ワッシャーシール
色 黒(RAL 9005)
グレー(RAL 7035)
シルバーグレー(ヨーロッパ色）　(RAL7001)
使用温度
範囲		 -40℃〜100℃(瞬時/約1分：120℃）
特徴 ●極小サイズなので、小型モータ・センサ・検出ヘッド・測定器・パネル等の電線取り出し口に最適（M8・M10　世界初）。
●本体と一体物(B型）のフィンガー先端内側に突起物(MGB8・MGB10を除く）を施しておあり、軽い締め付けで抜群のクランプ力を発揮します。
●完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。(IP68)

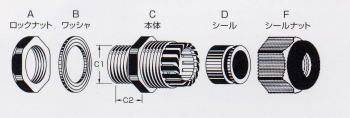

シール
形状		 ネジの
呼び		 型式 適応電線サイズ
（ｍｍ）		 ネジ外径　　
(C1Φｍｍ）		 取付穴径
(Φｍｍ）		 ネジ長
（C2Φｍｍ）		 スパナサイズ
Ａ部/Ｆ部		 包装単位
（個）
サイズ 黒 グレー シルバーグレー
RAL9005 RAL7035 RAL7001
○
B型		 M8×1.25 MGB8-02-ST -B -Ｇ -SG 2.5〜1 8 8〜8.3 7.5 13/12 50
MGB8-04-ST -B -Ｇ -SG 4.5〜2.5 8 8〜8.3 7.5 13/12 50
M10×1.5 MGB10-03-ST -B -Ｇ -SG 3.1〜1.5 10 10〜10.3 8 15/13 50
MGB10-06-ST -B -Ｇ -SG 6〜3 10 10〜10.3 8 15/13 50
M12×1.5 MGB12S-03-ST -B -Ｇ -SG 3.1〜1.5 12 12〜12.3 8 18/13 50
MGB12S-06-ST -B -Ｇ -SG 6〜3 12 12〜12.3 8 18/13 50
PG7 PGB7S-03 -B -Ｇ -SG 3.1〜1.5 12.5 12.5〜12.8 8 17/13 50
PGB7S-06 -B -Ｇ -SG 6〜3 12.5 12.5〜12.8 8 17/13 50

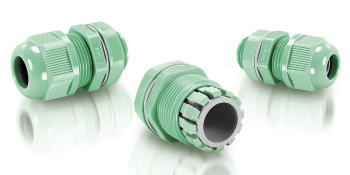

■　210-5010 耐熱性ナイロン ミニスーパーグランド(B型）
取付部 ISO/メートルネジ・PG/ドイツネジ
材質 46ナイロン＝ロックナット・本体・シールナット
シリコーン＝ワッシャーシール
色 グリーン（A/C/F)
グレー(B/D)
使用温度
範囲		 -40℃〜150℃(瞬時/約1分：220℃）
特徴 ●炉・ヒーター周辺、自動車のエンジンルーム等の高温雰囲気での小型モータ・センサ・検出ヘッド・計測器・パネル等の電線取り出し口や狭いスペースでの電線取り出し口に最適。（M8・M10　世界初）
●本体と一体物（B型）のフィンガー先端内側に突起物(MGB8/MGB10を除く）を施してあり、軽い締め付けで抜群のクランプ力を発揮します。
●完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密な部品を保護します。(IP68)

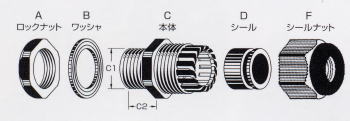

シール形状 ネジの呼び 型式 適応電線サイズ
（ｍｍ）		 ネジ外径
(C１Φｍｍ）		 取付穴径
(Φｍｍ）		 ネジ長　　
（C2Φｍｍ）		 スパナサイズ　
A部/Ｆ部		 包装単位（個）
サイズ グリーン
○Ｂ型 M8×1.25 MGB8-02-ST-SH -ＧＮ 2.5〜1 8 8〜8.3 7.5 13/12 50
MGB8-04-ST-SH -ＧＮ 4.5〜2.5 8 8〜8.3 7.5 13/12 50
M10×1.5 MGB10-03-ST-SH -ＧＮ 3.1〜1.5 10 10〜10.3 8 15/13 50
MGB10-06-ST-SH -ＧＮ 6〜3 10 10〜10.3 8 15/13 50
M12×1.5 MGB12S-03-ST-SH -ＧＮ 3.1〜1.5 12 12〜12.3 8 18/13 50
MGB12S-06-ST-SH -ＧＮ 6〜3 12 12〜12.3 8 18/13 50
PG7 PGB7S-03-SH -ＧＮ 3.1〜1.5 12.5 12.5〜12.8 8 17/13 50
PGB7S-06-SH -ＧＮ 6〜3 12.5 12.5〜12.8 8 17/13 50
■　210-5020/5050 耐熱・耐薬性 プラスチックスーパーグランド(A型)
☆FH 耐熱タイプ
取付部 ISO/メートルネジ　G(PF)/JIS管用並行ネジ
PG/ドイツネジ
材質 46ナイロン(耐熱性)＝ロックナット・本体・ツメ・シールナット
フッ素ゴム(耐熱性・フッ素ゴム：常用205度まで）＝ワッシャーシール
色 グリーン
使用温度
範囲		 -20℃〜150℃(瞬時/約1分：220℃）
特徴 ●炉・ヒーター周辺、自動車のエンジンルーム等の高温雰囲気で有効です。
●本体と分離可能（A型）なアイディアルなツメ/シールはシール内径に近い外径の電線も作業性良く貫通でき、軽い締め付けで抜群のクランプ力を発揮します。
●完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密な部品を保護します。(IP68)

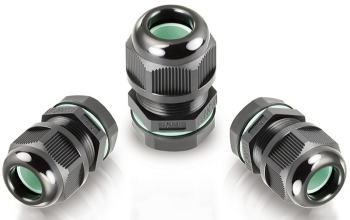

☆FA　耐薬タイプ
取付部 ISO/メートルネジ　G(PF)/JIS管用並行ネジ
PG/ドイツネジ
材質 ポリプロピレン(耐薬品性）＝ロックナット・本体・ツメ・シールナット
フッ素ゴム(耐化学薬品性）＝ワッシャーシール
色 黒（A/C/E/F)
グリーン(B/D)
使用温度
範囲		 -20℃〜100℃
特徴 ●汎用プラスチックの中で最も軽く、硬質で、絶縁性が高く、薬品にも強いPP製本体と、耐高温・耐薬品性に最も優れたフッ素ゴム製のシールの組み合わせにより、化学装置、石油精製現場、半導体製造、自動車等に最適です。
●本体と分離可能（A型）なアイディアルなツメ/シールはシール内径に近い外径の電線も作業性良く貫通でき、軽い締め付けで抜群のクランプ力を発揮します。
●完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密な部品を保護します。(IP68)

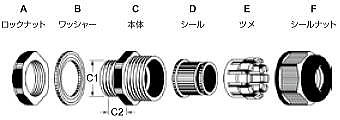

シール形状 ネジの呼び 型式 適応電線サイズ（mm） ネジ外径
(C1Φｍｍ）		 取付穴径
(Φｍｍ）		 ネジ長
（C2Φｍｍ）		 スパナサイズ
A部/Ｆ部		 包装単位（個）
サイズ 耐熱-グリーン 耐薬-黒
○A型 M12×1.5 MG12A-05 -FH-GN -FA-B 5.3〜4.2 12 12〜12.3 9 18/19 50
MG12A-08 -FH-GN -FA-B 8〜5.3 12 12〜12.3 9 18/19 50
M16×1.5 MG16A-06-ST -FH-GN -FA-B 7〜5 16 16〜16.3 10 22/22 50
MG16A-10-ST -FH-GN -FA-B 10〜7 16 16〜16.3 10 22/22 50
M20×1.5 MG20A-10-ST -FH-GN -FA-B 11〜8 20 20〜20.3 10 27/27 50
MG20A-14-ST -FH-GN -FA-B 14〜11.5 20 20〜20.3 10 27/27 50
M25×1.5 MG25A-16-ST -FH-GN -FA-B 16〜13 25 25〜25.4 10 33/33 50
MG25A-18-ST -FH-GN -FA-B 18〜15 25 25〜25.4 10 33/33 50
Ｇ
（PF）		 1/4 FGA13-05 -FH-GN -FA-B 5.3〜4.2 13.157 13.2〜13.4 9 19/19 50
FGA13-08 -FH-GN -FA-B 8〜5.3 13.157 13.2〜13.4 9 19/19 50
3/8 FGA17-06 -FH-GN -FA-B 7〜5 16.662 16.7〜16.9 10 22/22 50
FGA17-10 -FH-GN -FA-B 10〜7 16.662 16.7〜16.9 10 22/22 50
1/2 FGA21L-10 -FH-GN -FA-B 11〜8 20.955 21〜21.2 10 27/27 50
FGA21L-14 -FH-GN -FA-B 14〜11.5 20.955 21〜21.2 10 27/27 50
3/4 FGA26-16 -FH-GN -FA-B 16〜13 26.441 26.5〜26.8 12.5 33/33 50
FGA26-18 -FH-GN -FA-B 18〜15 26.441 26.5〜26.8 12.5 33/33 50
ＰＧ7 PGA7-05 -FH-GN -FA-B 5.3〜4.2 12.5 12.5〜12.8 8.5 17/19 50
PGA7-08 -FH-GN -FA-B 8〜5.3 12.5 12.5〜12.8 8.5 17/19 50
ＰＧ11 PGA11-06 -FH-GN -FA-B 7〜5 18.6 18.6〜18.9 10 24/22 50
PGA11-10 -FH-GN -FA-B 10〜7 18.6 18.6〜18.9 10 24/22 50
ＰＧ16 PGA16-10 -FH-GN -FA-B 11〜8 22.5 22.5〜22.8 11 30/27 50
PGA16-14 -FH-GN -FA-B 14〜11.5 22.5 22.5〜22.8 11 30/27 50
ＰＧ21 PGA21-16 -FH-GN -FA-B 16〜13 28.3 28.3〜28.7 12.5 36/33 50
PGA21-18 -FH-GN -FA-B 18〜15 28.3 28.3〜28.7 12.5 36/33 50
■　210-5030/5040 難燃・耐蝕性 プラスチックスーパーグランド(A型）

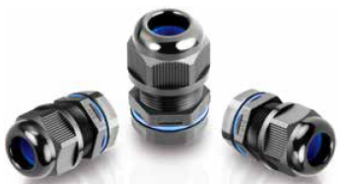

●難燃タイプ
取付部 G(PF)ネジ、ISO/メートルネジ
材質 ロックナット・本体・シールナット・ツメ/66ナイロン(UL94V-0)
ワッシャー・シール/シリコーン(UL94V-0相当)
色 黒(RAL9005)
 ＩＰ等級 IP68/5気圧
使用温度
範囲		 -40℃〜105℃(瞬時/1分：160℃)
特徴 ●難燃性により優れたUL94V-0等級の66ナイロン製本体とシリコーン製シールの組合せにより、より難燃性を求められる機器に最適です。
●完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。


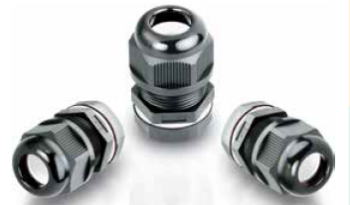

●耐蝕タイプ
取付部 G(PF)ネジ、NPTネジ、ISO/メートルネジ、
PG/ドイツネジ
材質 ロックナット・本体・シールナット・ツメ/ポリプロピレン
ワッシャー・シール/EPDM（UL94HB相当）
色 黒
 ＩＰ等級 IP68/5気圧
使用温度
範囲		 -40℃〜100℃
特徴 ●酸・アルカリに強く、軽くて硬質のポリプロピレン製本体とEPDM製シールの組み合わせで、耐蝕を要求される雰囲気に最適です。
●完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。



 210-5030　　難燃ケーブルグランド(Ａ型)
 単位：mm

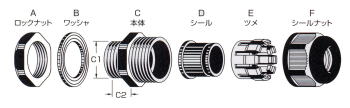

シール形状 ネジの呼び 品 番 適応電線
サイズ
(mm)		 取付穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体
最小内径		 包装
単位
(個)
○A型 G
(PF)		 1/4 FGA13 - 05B - V0 5.3 〜3 13.5 〜13.9 9 19/19 8 50
FGA13 - 08B - V0 8 〜6.8 13.5 〜13.9 9 19/19 8 50
3/8 FGA17 - 06B - V0 7 〜6 17.0 〜17.4 10 22/22 10.5 50
FGA17 - 10B - V0 10 〜8.8 17.0 〜17.4 10 22/22 10.5 50
1/2 FGA21M - 08B - V0 8.8 〜7.5 21.4 〜21.9 10 27/24 12.5 50
FGA21L - 10B - V0 10 〜8.5 21.4 〜21.9 10 27/27 14 50
FGA21M - 11B - V0 11 〜9.5 21.4 〜21.9 10 27/24 12.5 50
FGA21L - 14B - V0 14 〜12 21.4 〜21.9 10 27/27 14 50
3/4 FGA26 - 16B - V0 16 〜14 26.9 〜27.4 12.5 33/33 19 50
FGA26 - 18B - V0 18 〜15 26.9 〜27.4 12.5 33/33 19 50
1 FGA33 - 22B - V0 22 〜19 33.8 〜34.4 15 42/42 25 10
FGA33 - 25B - V0 25 〜21 33.8 〜34.4 15 42/42 25 10
短
足
型		 M16 X 1.5 MG16A - 06B - ST - V0 7 〜4 16.4 〜16.8 10 22/22 10.5 50
MG16A - 10B - ST - V0 10 〜8.5 16.4 〜16.8 10 22/22 10.5 50
M20 X 1.5 MG20A - 10B - ST - V0 10 〜8.5 20.5 〜21.0 10 27/27 14 50
MG20A - 14B - ST - V0 14 〜12 20.5 〜21.0 10 27/27 14 50
M25 X 1.5 MG25A - 16B - ST - V0 16 〜14 25.5 〜26.0 10 33/33 19 50
MG25A - 18B - ST - V0 18 〜15 25.5 〜26.0 10 33/33 19 50
M32 X 1.5 MG32A - 22B - ST - V0 22 〜19 32.6 〜33.2 11 41/42 25 10
MG32A - 25B - ST - V0 25 〜21 32.6 〜33.2 11 41/42 25 10
長
足
型		 M12 X 1.5 MG12A - 05B - V0 5.3 〜4.5 12.4 〜12.8 9 18/19 7.8 50
MG12A - 08B - V0 8 〜6.5 12.4 〜12.8 9 18/19 7.8 50
M16 X 1.5 MG16A - 06B - V0 7 〜6 16.4 〜16.8 15 22/22 10.5 50
MG16A - 10B - V0 10 〜8.5 16.4 〜16.8 15 22/22 10.5 50
M20 X 1.5 MG20AM - 08B - V0 8.8 〜7.5 20.5 〜21.0 15 24/24 12.5 50
MG20A - 10B - V0 10 〜8.5 20.5 〜21.0 15 27/27 14 50
MG20AM - 11B - V0 11 〜9.5 20.5 〜21.0 15 24/24 12.5 50
MG20A - 14B - V0 14 〜12 20.5 〜21.0 15 27/27 14 50
M25 X 1.5 MG25A - 16B - V0 16 〜14 25.5 〜26.0 15 33/33 19 50
MG25A - 18B - V0 18 〜15 25.5 〜26.0 15 33/33 19 50
M32 X 1.5 MG32A - 22B - V0 22 〜19 32.6 〜33.2 15 41/42 25 10
MG32A - 25B - V0 25 〜21 32.6 〜33.2 15 41/42 25 10


 210-5040　　耐蝕ケーブルグランド(Ａ型)
 単位：mm
シール形状 ネジの呼び 品 番 適応電線
サイズ
(mm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
○A型 G
(PF)		 1/4 FGA13 - 05B - AA 5.3 〜3 13.5 〜13.9 9 19/19 8 50
FGA13 - 08B - AA 8 〜4.5 13.5 〜13.9 9 19/19 8 50
3/8 FGA17 - 06B - AA 7 〜4 17 〜17.4 10 22/22 10.5 50
FGA17 - 10B - AA 10 〜6 17 〜17.4 10 22/22 10.5 50
1/2 FGA21M - 08B - AA 8.8 〜5 21.4 〜21.9 10 27/24 12.5 50
FGA21L - 10B - AA 10 〜6 21.4 〜21.9 10 27/27 14 50
FGA21M - 11B - AA 11 〜7 21.4 〜21.9 10 27/24 12.5 50
FGA21L - 14B - AA 14 〜9 21.4 〜21.9 10 27/27 14 50
3/4 FGA26 - 16B - AA 16 〜12 26.9 〜27.4 12.5 33/33 19 50
FGA26 - 18B - AA 18 〜14 26.9 〜27.4 12.5 33/33 19 50
1 FGA33 - 22B - AA 22 〜16 33.8 〜34.4 15 42/42 25 10
FGA33 - 25B - AA 25 〜18 33.8 〜34.4 15 42/42 25 10
短
足
型		 M16 X 1.5 MG16A - 06B- ST - AA 7 〜4 16.4 〜16.8 10 22/22 10.5 50
MG16A - 10B- ST - AA 10 〜6 16.4 〜16.8 10 22/22 10.5 50
M20 X 1.5 MG20A - 10B- ST - AA 10 〜6 20.5 〜21.0 10 27/27 14 50
MG20A - 14B- ST - AA 14 〜9 20.5 〜21.0 10 27/27 14 50
M25 X 1.5 MG25A - 16B- ST - AA 16 〜12 25.5 〜26.0 10 33/33 19 50
MG25A - 18B- ST - AA 18 〜14 25.5 〜26.0 10 33/33 19 50
M32 X 1.5 MG32A - 22B- ST - AA 22 〜16 32.6 〜33.2 11 41/42 25 10
MG32A - 25B- ST - AA 25 〜18 32.6 〜33.2 11 41/42 25 10
長
足
型		 M12 X 1.5 MG12A - 05B - AA 5.3 〜3 12.4 〜12.8 9 18/19 7.8 50
MG12A - 08B - AA 8 〜4.5 12.4 〜12.8 9 18/19 7.8 50
M16 X 1.5 MG16A - 06B - AA 7 〜4 16.4 〜16.8 15 22/22 10.5 50
MG16A - 10B - AA 10 〜6 16.4 〜16.8 15 22/22 10.5 50
M20 X 1.5 MG20AM - 08B - AA 8.8 〜5 20.5 〜21.0 15 24/24 12.5 50
MG20A - 10B - AA 10 〜6 20.5 〜21.0 15 27/27 14 50
MG20AM - 11B - AA 11 〜7 20.5 〜21.0 15 24/24 12.5 50
MG20A - 14B - AA 14 〜9 20.5 〜21.0 15 27/27 14 50
M25 X 1.5 MG25A - 16B - AA 16 〜12 25.5 〜26.0 15 33/33 19 50
MG25A - 18B - AA 18 〜14 25.5 〜26.0 15 33/33 19 50
M32 X 1.5 MG32A - 22B - AA 22 〜16 32.6 〜33.2 15 41/42 25 10
MG32A - 25B - AA 25 〜18 32.6 〜33.2 15 41/42 25 10
