中圧ホース Mシリーズ
371

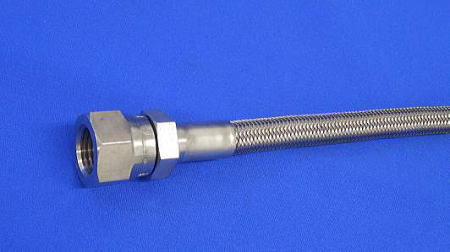

中圧ホース　M チューブ形状
チューブ形状
補強層：SUS304　ワイヤーブレード
連続使用温度範囲：-54℃〜 +232℃


※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図
呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最高使用圧力
204℃ (MPa)		 最低破壊圧力
204℃ (MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
M-03 3.5 6 20.6 82.7 10.3 32.9 51 75
M-04 4.9 7.7 20.7 82.7 8.6 27.4 51 82
M-04T 4.7 8 20.6 82.7 10.3 41.2 51 90
M-05 6.5 9.5 18.1 72.4 8.6 24.3 76 101
M-05T 6.4 9.5 20.6 82.7 10.3 37.8 76 120
M-06 8 11.3 17.2 68.9 8.6 24.3 102 150
M-08 10.6 13.7 13.8 55.2 7.7 20.6 133 183
M-08T 10.3 14 13.7 55.1 8.2 23 132 190
M-10 12.8 16.5 10.3 41.3 6.2 17.3 165 230
M-12 16 19.7 8.2 33 4.9 13.7 196 285
M-16 22.2 26.2 6.8 27.5 2.8 7.8 230 420
M-20 28.5 33.4 5.5 22 2.2 6.2 410 550
静電防止タイプ(MCO シリーズ) も御座います。

 ホース金具　L・M シリーズ用

No1.No2図面

 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
M-03 ― 1/8 10 2.4 14 30
M-04 L-04 1/4 13 3.8 17 37
M-05 L-05 1/4 13 5.2 17 37
M-06 L-06 3/8 15 7.0 19 43
M-08 L-08 1/2 18 9.0 24 49
M-10 L-10 1/2 18 11.5 24 51
M-12 L-12 3/4 20 15.0 32 57
M-16 L-16 1 23 20.5 38 66
M-20 L-20 1 1/4 25 26.0 46 77
― L-24 1 1/2 26 32.5 55 87
― L-32 2 30 42.0 65 97
(No.2 金具は受注生産品です)
No4.No5図面

 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
M-03 ― 1/8 2.4 14 14 35
M-04 L-04 1/4 3.8 19 17 39
M-05 L-05 1/4 5.2 19 17 39
M-06 L-06 3/8 7.0 22 19 46
M-08 L-08 1/2 9.0 27 22 50
M-10 L-10 1/2 11.5 27 22 52
M-12 L-12 3/4 15.0 36 30 57
M-16 L-16 1 20.5 41 38 65
M-20 L-20 1 1/4 26.0 50 46 75
― L-24 1 1/2 32.5 60 55 85
― L-32 2 42.0 70 65 95
(No.5 金具は受注生産品です)
No.4B　No.RB 金具 　材質：真鍮(最高使用圧力0.98MPa)
ホース呼称 ネジG d H L
M-04 L-04 1/4 3.8 17 31
M-05 L-05 1/4 5.2 17 31
M-06 L-06 3/8 7.0 21 37
M-08 L-08 1/2 9.0 26 40
M-10 L-10 1/2 11.5 26 43
M-12 L-12 3/4 15.0 32 48
M-16 L-16 1 20.5 38 55

No.F　フランジ金具 　材質：鉄/ ステンレス(10F:JIS10K、 5F:JIS5K)
ホース呼称 ﾌﾗﾝｼﾞｻｲｽﾞ A
10Ｆ		 A
5Ｆ		 d L
M-10 L-10 15A 52 48 11.5 64
M-12 L-12 20A 58 52 15 66
M-16 L-16 25A 70 62 20.5 71
M-20 L-20 32A 80 72 26 83
M-24 L-24 40A 85 78 32.5 84
M-32 L-32 50A 100 88.0 42 87
No.H　サニタリー金具 　材質： ステンレス　304/316
ホース呼称 ﾍﾙｰﾙｻｲｽﾞ A B d L
M-10 L-10 1/2S 34 27.5 17.5 55
M-12 L-12 1/2S 34 27.5 17.5 58
1S 50.5 43.5 23 65
M-16 L-16 1S 50.5 43.5 23 67
1.5S 50.5 43.5 35.7 67
M-20 L-20 1.5S 50.5 43.5 23 75
2S 64 56.5 35.7 75
― L-24 1.5S 50.5 43.5 35.7 85
2S 64 56.5 47.8 85
― L-32 2S 64 56.5 47.8 90
