低圧ホース Lシリーズ
371
チューブ形状
チューブ形状
補強層：SUS304　ワイヤーブレード
連続使用温度範囲：-54℃〜 +204℃

※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図
呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最高使用圧力
170℃ (MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
L-04 4.7 8 7.8 30.4 3.9 50 70
L-05 6.4 9.5 6.9 28.4 3.4 75 100
L-06 8 11.3 5.9 24.5 2.9 100 120
L-08 10.3 14 4.9 20.6 2.5 130 135
L-10 12.7 16.5 4.4 17.6 2 165 160
L-12 16 20 2.9 12.7 1.5 195 190
L-16 22 26 2.2 8.8 1 225 290
L-20 29 33.5 1.8 6.9 0.9 不可 580
L-24 36 40.5 1.4 5.4 0.7 不可 950
L-32 46 51.5 1 3.9 0.5 不可 1,250
静電防止タイプ(MCO シリーズ) も御座います。

 ホース金具　L・M シリーズ用

No1.No2図面

 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
M-03 ― 1/8 10 2.4 14 30
M-04 L-04 1/4 13 3.8 17 37
M-05 L-05 1/4 13 5.2 17 37
M-06 L-06 3/8 15 7.0 19 43
M-08 L-08 1/2 18 9.0 24 49
M-10 L-10 1/2 18 11.5 24 51
M-12 L-12 3/4 20 15.0 32 57
M-16 L-16 1 23 20.5 38 66
M-20 L-20 1 1/4 25 26.0 46 77
― L-24 1 1/2 26 32.5 55 87
― L-32 2 30 42.0 65 97
(No.2 金具は受注生産品です)
No4.No5図面

 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
M-03 ― 1/8 2.4 14 14 35
M-04 L-04 1/4 3.8 19 17 39
M-05 L-05 1/4 5.2 19 17 39
M-06 L-06 3/8 7.0 22 19 46
M-08 L-08 1/2 9.0 27 22 50
M-10 L-10 1/2 11.5 27 22 52
M-12 L-12 3/4 15.0 36 30 57
M-16 L-16 1 20.5 41 38 65
M-20 L-20 1 1/4 26.0 50 46 75
― L-24 1 1/2 32.5 60 55 85
― L-32 2 42.0 70 65 95
(No.5 金具は受注生産品です)

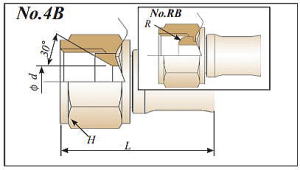

No.4B　No.RB 金具 　材質：真鍮(最高使用圧力0.98MPa)
ホース呼称 ネジG d H L
M-04 L-04 1/4 3.8 17 31
M-05 L-05 1/4 5.2 17 31
M-06 L-06 3/8 7.0 21 37
M-08 L-08 1/2 9.0 26 40
M-10 L-10 1/2 11.5 26 43
M-12 L-12 3/4 15.0 32 48
M-16 L-16 1 20.5 38 55

No.F　フランジ金具 　材質：鉄/ ステンレス(10F:JIS10K、5F:JIS5K)
ホース呼称 ﾌﾗﾝｼﾞｻｲｽﾞ A
10Ｆ		 A
5Ｆ		 d L
M-10 L-10 15A 52 48 11.5 64
M-12 L-12 20A 58 52 15 66
M-16 L-16 25A 70 62 20.5 71
M-20 L-20 32A 80 72 26 83
M-24 L-24 40A 85 78 32.5 84
M-32 L-32 50A 100 88.0 42 87

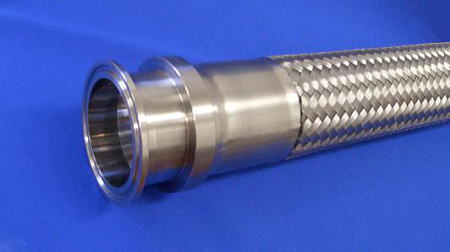

No.H　サニタリー金具 　材質： ステンレス　304/316
ホース呼称 ﾍﾙｰﾙｻｲｽﾞ A B d L
M-10 L-10 1/2S 34 27.5 17.5 55
M-12 L-12 1/2S 34 27.5 17.5 58
1S 50.5 43.5 23 65
M-16 L-16 1S 50.5 43.5 23 67
1.5S 50.5 43.5 35.7 67
M-20 L-20 1.5S 50.5 43.5 23 75
2S 64 56.5 35.7 75
― L-24 1.5S 50.5 43.5 35.7 85
2S 64 56.5 47.8 85
― L-32 2S 64 56.5 47.8 90
